Summary of Contents for S.M.S.L SU-1

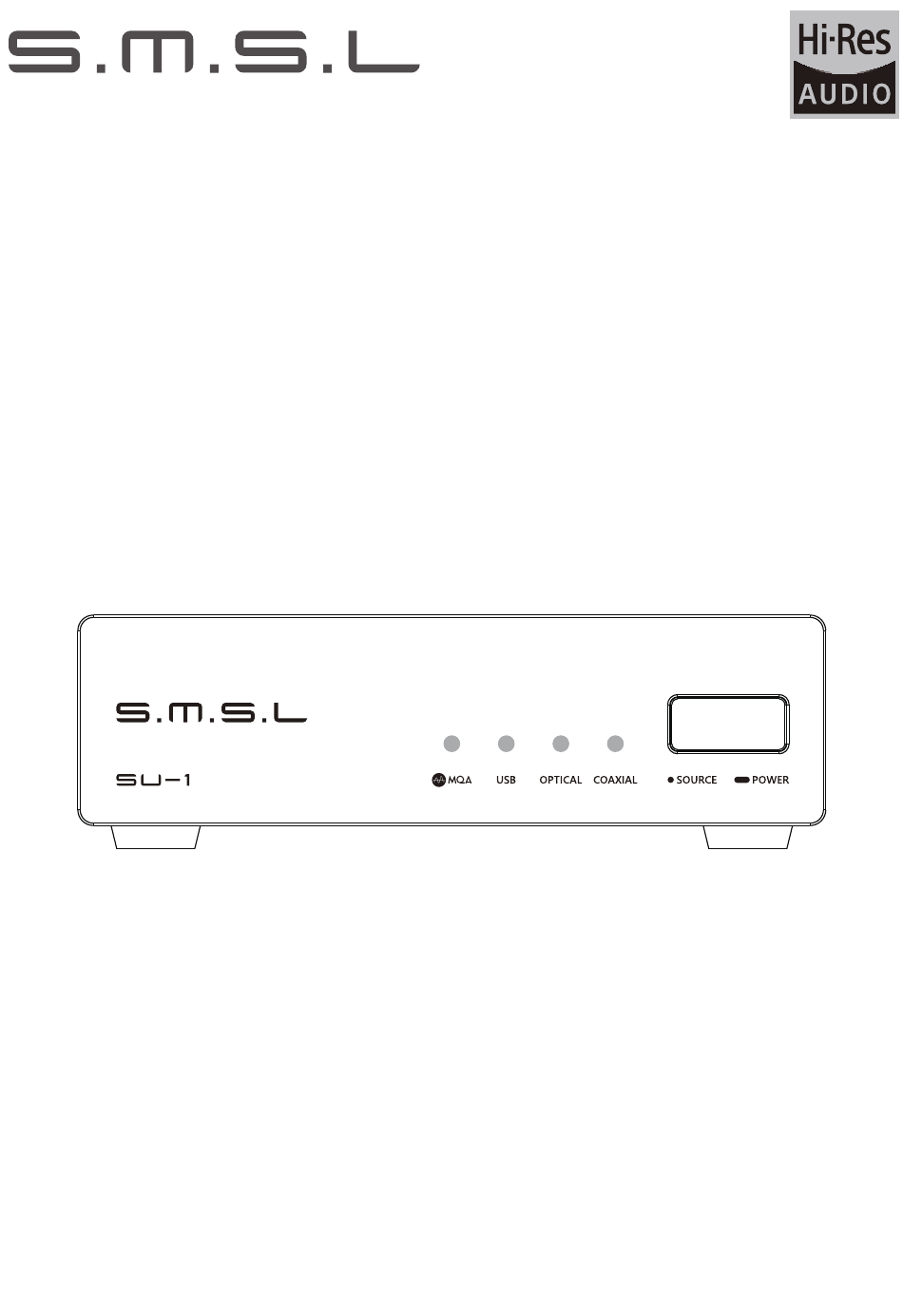

- Page 1 SU -1 使用说明书 http://smsl-audio.com/ 本说明书的内容可能会随版本更改,如有变动,恕不另行通知 Ver 1.0...
- Page 2 SU - 1 技术参数 请将设备安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人 员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内 正常使用情况下出现故障，...
- Page 3 SU - 1 产品特点 全接口支持MQA,支持MQA-CD; 超小型设计， 并且支持多种放置方式； 采用最新XMOS XU-316方案支持到32位768kHz和DSD512； 采用最新CK-03时钟系统， 大幅降低系统JITTER； 采用一片AKM新款AK4493S， 并且精心调校使其达到了前所未有 的0.00013%； 内置高性能电源过滤系统, 使其仅使用USB接口供电就可以达到 最佳性能! 阳极氧化CNC铝合金外壳； 日本电子音频协会Hi-Res认证。 MQA 规格表 USB: 同轴： 渲染Renderer + MQA + MQA Studio 光纤：...
- Page 4 SU - 1 技术参数 输入接口 ................USB、光纤、同轴 输出电平.....................2.0Vrms THD+N................0.00013%（-117dB) 动态范围....................121dB 信噪比....................121dB USB传输方式..................异步传输 USB兼容性.............Windows 7 / 8 / 8.1 / 10 / 11 Mac OS X10.6以上 、Linux 位深 USB..................1bit ~ 32bit 光纤/同轴................ 16bit ~ 24bit 采样率 USB..........PCM 44.1kHz~768kHz 2.8224~22.5792MHz 光纤/同轴..............44.1kHz~192kHz MQA......................384kHz 消耗功率....................<5W 待机功耗..................<0.1W 体积.................96 x 27 x 78mm (WxHxD)
- Page 5 SU - 1 部件介绍 按键 单端线路输出 同轴输入灯 同轴输入 光纤输入灯 光纤输入 USB输入灯 USB输入 MQA指示灯...
- Page 6 SU - 1 功能介绍 按键 长按关闭电源， 短按打开电源。 短按切换输入源， 输入会在 “USB， 光纤， 同轴” 之间切换。 MQA指示灯颜色说明 绿色： 表示正在播放MQA格式的流媒体或文件 蓝色： 表示正在播放MQA Studio文件 洋红色： 传输最终展开的MQA文件并显示原始采样率 播放MQA-CD注意事项 必须确认所播放的是一张真正的MQA-CD； 确认CD播放器输出的光纤或同轴信号是未经处理的源码。...
- Page 7 SU - 1 关于MQA MQA （Master Quality Authenticated） 是一项屡获殊荣的英国技术， 是一种兼有极高的采样率和足够小的文件体积的高解析音频编码技 术。 此机采用MQA技术， 可以接收并解码MQA音频， 提供母带级别的 声音。 有关更多信息， 请访问https://www.mqa.co.uk/how-it-works MQA文件播放 此机的MQA播放不要求使用特殊的播放软件， 例如foobar2000， Audirvanaplus只要 支持ASIO或者WASAPI的音频输出就可以了 ， 并且在播放MQA音频时， 最好将电脑的音量调到最大， 以使得电 脑的音频输出是最佳状态。 在播放MQA文件时， 显示屏显示的采样率为音频原始采样率。 和声波标志是MQA Limited的注册商标。 ©2016...
- Page 8 S U - 1 USER MANUAL http://smsl-audio.com/ The contents of this manual may be changed with the edition, and are subject to change without notice! Ver 1.0...
- Page 9 S U- 1 Safety Notes Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold.. Use the voltage specified on this unit Only. Using this unit with a higher voltage than specified is dangerous and may cause fire , damage to this unit, or personal injury.
- Page 10 S U- 1 Features All interfaces support MQA,Supports MQA-CD ; Ultra-tiny shape design and supports a variety of placement ways ; The latest XMOS XU-316 solution supports sampling rate up to 32bit/768KHz and DSD512 ; The new self-developed CK-03 clock processing circuit greatly reduces clock jitter ;...
- Page 11 S U- 1 Specification Input ................USB / Optical / Coaxial Output Level..................2.0Vrms THD+N ................0.00013%(-117dB) Dynamic range ..................121dB SNR ......................121dB USB compatibility ...........Windows 7 / 8 / 8.1 / 10 / 11 Mac OS X10.6 or Later / Linux Bit depth USB.................1bit ~ 32bit Optical/coaxial ............16bit ~ 24bit Sampling rate...
- Page 12 S U - 1 Display Interface and Instructions Botton RCA output Coaxial input light Coaxial input Optical input light Optical input USB input light USB Input MQA Indicator light...
- Page 13 S U- 1 Instructions for use Botton Hold the key to switch power OFF,press the key to switch power ON. Press the key to switch INPUTS between “USB, COAXIAL, OPTICAL” MQA INDICATOR LIGHT COLOR INTRODUCTION Green: It means streaming or files in MQA format Blue: It means playing MQA Studio file Magenta: Delivering the final unfold of the MQA file and...
- Page 14 The SU-1 LED next to MQA logo glows green or blue to indicate that the unit is decoding and playing an MQA stream or file, and denotes provenance to ensure that the sound is identical to that of the source material.
