PIKO 40561 Instructions For Use

:
PIKO Art.-Nr.
#56301 Lok-Öl (50 ml)
Oel
#56300 Lok-Öler mit Feindosierung
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen
#56301 Loco-Oil harz- und säurefreiem Nähmaschinenöl!
#56300 Precision engine oiler w fine dosage
Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlau-
fen zu lassen, damit das Modell einen optimalen Rundlauf und eine gute
Zugkraft erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells
nur auf sauberen Schienen gewährleistet ist.
If used frequently, oil the wheelsets with a drop of non-resinous, acid-free
sewing machine oil! In order to achieve the best possible running and
traction properties, it is advisable to run the locomotive in for 25 minutes
forwards and 25 minutes in reverse without load. Clean rails are essential
for good performance.
Der PIKO SmartDecoder XP 5.1 Sound Next18 ist ein leistungsfähiger Multiprotokoll-
Sounddecoder der neuesten Generation. Der Decoder sorgt für ein rauschfreies Sounderlebnis
auf höchstem Niveau. Er kann in DCC- und Motorola ® - Digitalsystemen verwendet werden
und fährt ebenfalls im Analogmodus mit Gleich- oder Wechselspannung. Der Decoder ist
RailCom und RailComPlus fähig. Der innovative PIKO SmartDecoder XP 5.1 Sound erkennt
® ®
hierbei selbständig die jeweilige Betriebsart und besitzt vielfältigste Einstellungsmöglichkeiten
bei den Zusatzfunktionen. Der Decoder arbeitet mit einer autoadaptiven Motorregelung für
einen seidenweichen Fahrbetrieb und eignet sich für eine dauernde Stromaufnahme von bis zu
1,5A. Die verstärkten Funktionsausgänge sind jeweils bis zu 0,5A belastbar. Zu seinen vielen
Bremsstreckenfunktionen zählen sowohl das ABC-Bremsen, die ABC-Pendelautomatik, als
auch die ABC-Langsamfahrt. Der Soundteil kann festgelegte Funktionsausgänge sowie den
Motorausgang des Decoders ansteuern. So flackert z.B. die Beleuchtung einer Diesellok wenn
der Motor gestartet wird.
Zuordnung der Funktionstasten / Function assignments:
F0 Licht F10 Bahnhofdurchsage 2 F20 Kuppeln
F1 Motor F11 Lautstärkeregelung F21 Maschinenraumtür
F2 Horn F12 Tunnelmodus F22 Lüfter
F3 Führerstandsbeleuchtung F13 Federspeicherbremse F23 Schaffnerpfiff
F4 Fernlicht F14 Kompressor F24 Sanden
F5 Zugbeleuchtung: Lok zieht F15 Tür F25 Druckluft ablassen
F6 Zugbeleuchtung: Lok schiebt F16 Fenster F26 Kurvenquietschen
F7 Rangiergang F17 Pantograph F27 Schienenstöße
F8 F18 F28
Lokführergruß Sifaansage Störung -
F9 Bahnhofdurchsage 1 F19 Zugbremse
Konfigurations-CVs / Configurations-CVs
CV Beschreibung Bereich
DCC: 1 - 127
1 Adresse der Lok
Motorola: 1 - 80
2 Minimale Geschwindigkeit (ändern, bis die Lok bei Fahrstufe 1 gerade fährt) 1 - 63
Anfahrverzögerung,
1 bedeutet, alle 5 ms wird die aktuelle interne Geschwindigkeit um 1 erhöht
3 0-255
Beträgt die interne maximale Geschwindigkeit z.B. 200 (CV 5 = 50 oder CV 94 = 200),
dann beträgt die Anfahrzeit von 0 auf Fmax 1 Sekunde
4 Bremsverzögerung (Zeitfaktor wie CV 3) 0-255
Maximale Geschwindigkeit (muss größer als CV 2 sein)
5 1 - 63
6 Mittlere Geschwindigkeit (muss größer als CV 2 und kleiner als CV 5 sein) 1 - 63
7 Softwareversion (Der verwendete Prozessor kann upgedatet werden) -
8 Herstellerkennung Decoderreset, Werte wie in CV 59 verschieden
Lange Lokadresse 1 - 9999
17
17 = Höherwertiges Byte 192 - 231
18
18 = Niederwertiges Byte 0 - 255
Fehlerspeicher für Funktionsausgänge, Motor und Temperaturüberwachung
30 0-7
1 = Fehler Fkt.-Ausgänge, 2 = Fehler Motor, 4 = Temperaturüberschreitung
31 1. Zeiger CV für CV-Bänke 0, 1, 8
32 2. Zeiger CV für CV-Bänke 0,1,3,4,5,255
Reset auf die Werkseinstellung (auch über CV8 möglich)
1 = CV 0 - 256, sowie CV257 - 512 (RailCom Bank 7)
®
59 2 = CV 257 - 512 (RailCom Plus Banken 5 & 6) 0 - 4
®
3 = CV 257 - 512 (erweitertes Function Mapping Banken 1 & 2)
4 = CV 257 - 512 (PWM-Modulation Funktionsausgänge Banken 3 & 4)
D GB
Hinweis: Please note:
Sicherheitshinweise in weiteren Sprachen Safety instructions in other languages,
finden Sie unter: www.piko-shop.de please see: www.piko-shop.de
IT E
Nota: Aviso:
Le istruzioni di sicurezza in altre lingue Las instrucciones de seguridad en otros
sono disponibili su: www.piko-shop.de idiomas se pueden encontrar en:
www.piko-shop.de
RU CN
Hамек: 提示：
Инструкции по безопасности на
如需其他语言的安全须知请访问:
других языках можно найти на:
www.piko-shop.de
www.piko-shop.de
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Tel. +49 (3675) 8972 - 55 (dienstags und donnerstags von 16 - 18 Uhr)
Haftreifenwechsel

Change the traction tires

The PIKO SmartDecoder XP 5.1 Sound Next18 is a powerful multiprotocol sound decoder
of the newest generation. The decoder ensures a high-level noiseless sound experience. It can
be used with DCC and Motorola ® digital systems and it is also operable in analogue mode on
DC and AC layouts. The decoder is RailCom ® and RailComPlus
SmartDecoder XP 5.1 Sound independently recognizes the respective operating mode and has
a wide range of setting options for the additional functions. The decoder works with an auto-
adaptive motor control for a silky smooth operation and is suitable for a continuous current
consumption of up to 1.5A. The amplified function outputs can handle up to 0.5A each. Its
many braking section functions include ABC braking, ABC automatic shuttle, as well as ABC
slow speed. The sound part can control fixed function outputs as well as the motor output of
the decoder. For example, the lighting of a diesel locomotive flickers when the engine is started.
F0 Light F10 Station Announcement 2
F1 Engine F11 Volume Regulator
F2 Horn F12 Tunnel mode
F3 Cab Light F13 Automatic Spring Brake
F4 High Beam F14 Compressor
F5 Train Lighting: Engine pulling F15 Door
F6 Train Lighting: Engine pushing F16 Window
F7 Switching Gear F17 Pantograph
F8 F18
Engineer's Greeting Dead Man's Pedal Malfunction
F9 Station Announcement 1 F19 Train Brakes
CV Description
Wert
3 1 Loco address
1 2 Minimum speed (change, until the loco drives with speed step 1)
Acceleration
50 3 1 means that every 5ms the actual speed is increased by 1. If the internal maximum
speed is set to 200 (CV5=50 or CV94=200), then the accelaration from 0 to Fmx is 1sec.
30 4 braking interia (time factor like CV3)
5 Maximum speed (must be greater than CV2)
200
100 6 Middle speed (must be greater than CV 2 and less than CV5)
untersch. 7 Software version (the processor can be updated)
162 8 Manufacturer ID Decoder reset, values as CV59
2000 Expensive loco address
17
199 17 = High Byte
18
208 18 = Low Byte
Error memory for function outputs, motor and temperature monitoring
0 30
1 = fault function outputs, 2 = fault motor, 4 = overtemperature
31 1. Marker CV for CV-Banks
0
255 32 2. Marker CV for CV-Banks
Reset to factory defaults (even with CV8)
1 = CV 0 - 256, as well as CV257 - 512 (RailCom bank 7)
®
0 59 2 = CV 257 - 512 (RailCom Plus banks 5 & 6)
®
3 = CV 257 - 512 (extended function mapping banks 1 & 2)
4 = CV 257 - 512 (PWM-Modulation function output banks 3 & 4)
F NL
Conseil: Attentie:
Des consignes de sécurité dans d'autres Veiligheidsinstructies in andere talen
langues peuvent être trouvées sur: zijn te vinden op: www.piko-shop.de
www.piko-shop.de
PL
Uwaga:
Wskazówki bezpieczeństwa w innych
językach są dostępne pod adresem:
www.piko-shop.de
CZ
Upozornění:
Bezpečnostní pokyny v jiných jazycích
naleznete na adrese: www.piko-shop.de

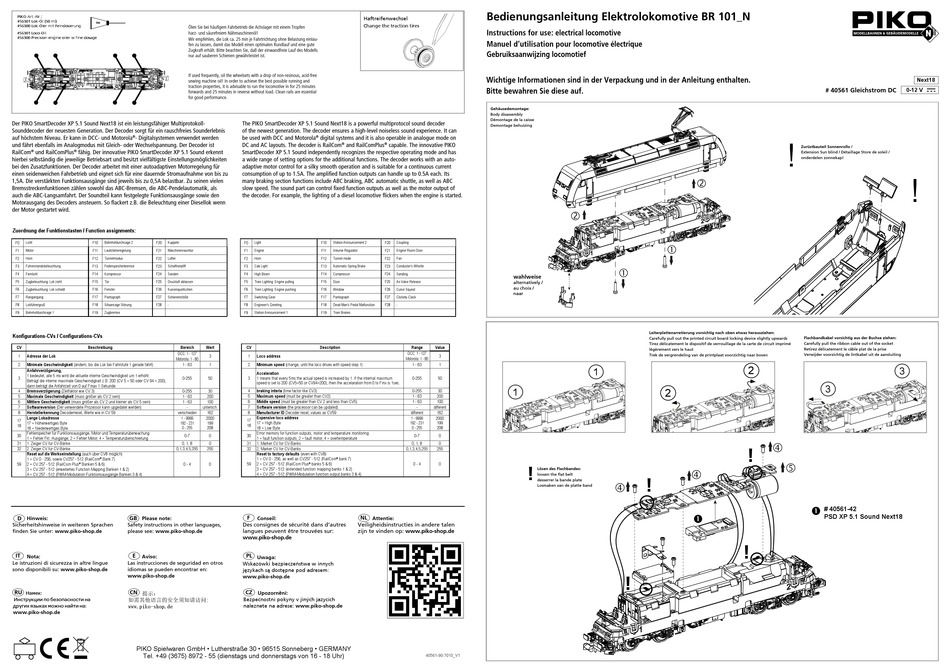

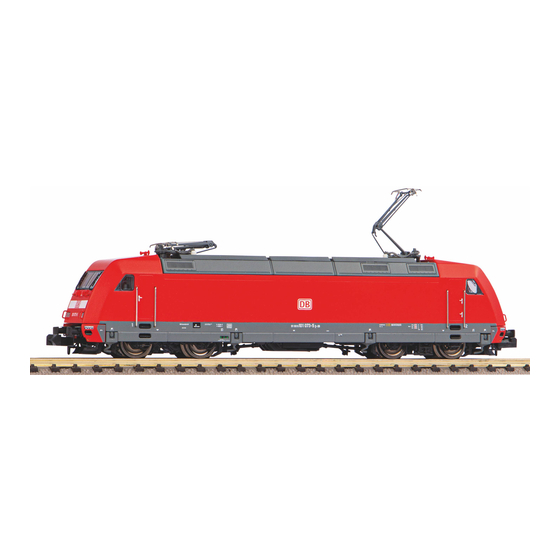

Bedienungsanleitung Elektrolokomotive BR 101_N

Instructions for use: electrical locomotive

Manuel d'utilisation pour locomotive électrique
Gebruiksaanwijzing locomotief
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
Gehäusedemontage:

Body disassembly

Démontage de la caisse
Demontage behuizing
® capable. The innovative PIKO
F20 Coupling
F21 Engine Room Door
F22 Fan
F23 Conducter's Whistle
F24 Sanding
wahlweise
F25 Air Valve Release
alternatively /
au choix /
F26 Curve Squeal
naar
F27 Clickety-Clack
F28
-
Range Value
DCC: 1 - 127
3
Motorola: 1 - 80
1 - 63 1
0-255 50
1
0-255 30
1 - 63 200
1 - 63 100
- different
different 162
1 - 9999 2000
192 - 231 199
0 - 255 208
0-7 0
0, 1, 8 0
0,1,3,4,5,255 255
0 - 4 0
!
Lösen des Flachbandes:
loosen the flat belt
desserrer la bande plate
Losmaken van de platte band
2
40561-90-7010_V1
1
1
Leiterplattenarretierung vorsichtig nach oben etwas herausziehen:
Carefully pull out the printed circuit board locking device slightly upwards
Tirez délicatement le dispositif de verrouillage de la carte de circuit imprimé
légèrement vers le haut
Trek de vergrendeling van de printplaat voorzichtig naar boven
2
1
2
!
!
2

!
3
!
3
1
1
Next18
0-12 V
# 40561 Gleichstrom DC
!
Zurüstbauteil Sonnenrollo /
Extension Sun blind / Détaillage Store de soleil /
onderdelen zonnekap!
!
2
2
Flachbandkabel vorsichtig aus der Buchse ziehen:
Carefully pull the ribbon cable out of the socket
Retirez délicatement le câble plat de la prise
Verwijder voorzichtig de lintkabel uit de aansluiting
3
3
 # 40561-42
PSD XP 5.1 Sound Next18
