MASTER-5N
ENGLISH
Installation Instructions - Operating Instructions
NEDERLANDS
Installatie Instructies - Gebruiksaanwijzing
DEUTSCH
Installationsanleitung - Betriebsanleitung
IMPORTANT - READ CAREFULLY BEFORE USE
BELANGRIJK - VOOR GEBRUIK ZORGVULDIG LEZEN
WICHTIG - VOR GEBRAUCH SORGFÄLTIG LESEN
Document ID: INS00110-A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MASTER-5N and is the answer not in the manual?

Questions and answers

Summary of Contents for Vostermans Ventilation MASTER-5N

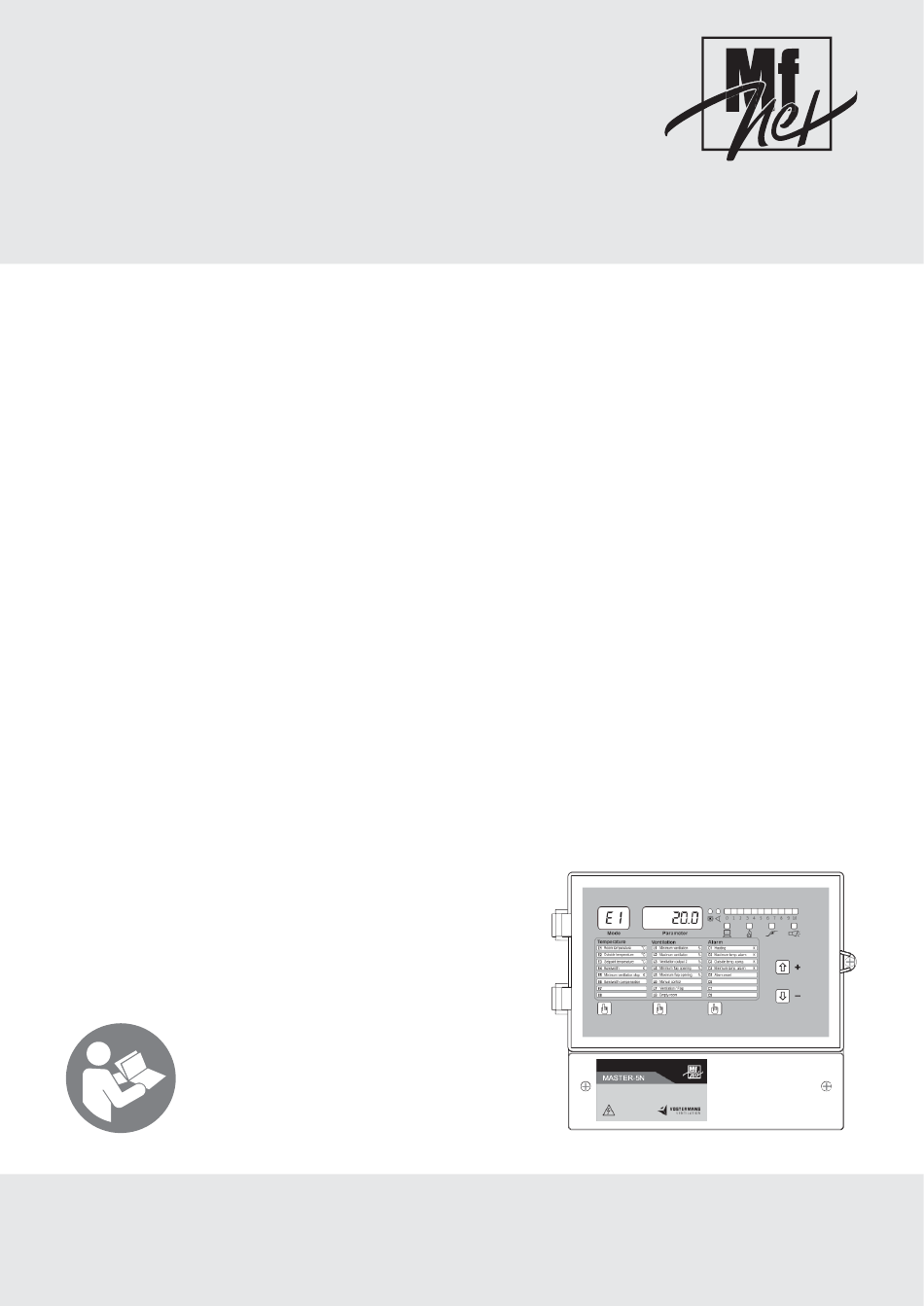

  • Page 1 MASTER-5N ENGLISH Installation Instructions - Operating Instructions NEDERLANDS Installatie Instructies - Gebruiksaanwijzing DEUTSCH Installationsanleitung - Betriebsanleitung IMPORTANT - READ CAREFULLY BEFORE USE BELANGRIJK - VOOR GEBRUIK ZORGVULDIG LEZEN WICHTIG - VOR GEBRAUCH SORGFÄLTIG LESEN Document ID: INS00110-A...
  • Page 2 Table of Contents English............................ Nederlands..........................Deutsch........................... INS00110-A...

  • Page 3: Table Of Contents

    MASTER-5N Table of Contents Introduction ........................................... 3 Safety ............................................ 4 Information ..........................................5 Overview ........................................5 Intended use ......................................... 5 Technical Information ..................................... 5 Installation ..........................................6 Mechanical ........................................6 Electrical ........................................6 Wiring diagram ......................................7 Settings ..........................................7 General settings list ......................................

  • Page 4: Safety

    MASTER-5N Manufacturer: This product is manufactured for Vostermans Ventilation B.V. by: es-electronic UG Brandenburger Straße 7 D-89287 Bellenberg Germany es-electronic UG is legally the manufacturer. Safety Safety messages Your safety and the safety of others are very important. Important safety messages are provided in these instructions.

  • Page 5: Information

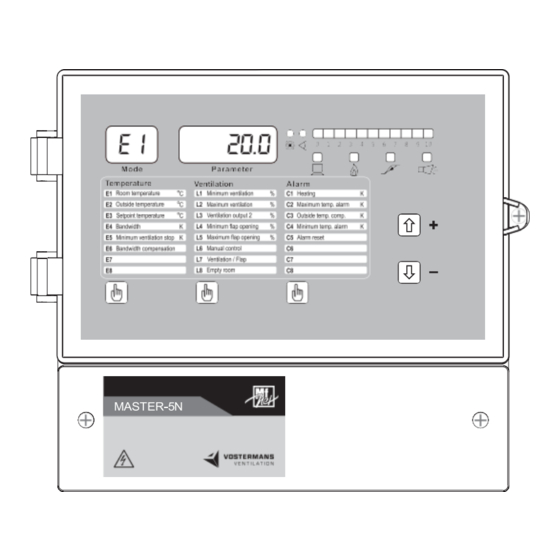

    Intended use The MASTER-5N is a room temperature controller. The MASTER-5N controls room temperature by controlling ventilation, heating and air inlet flaps. Ventilation, heating and air inlet flaps are controlled using 0-10 V outputs to be connected to external control units.

  • Page 6: Installation

    MASTER-5N Installation ► Before commencing installation 1. Check the product after you have received it and make sure it has not been damaged during transport. 2. Check all the information on the rating plate and verify that this product is suitable for the intended application.

  • Page 7: Wiring Diagram

    MASTER-5N Wiring diagram 1~ 230 V 50/60 Hz "Ventilation output 2" "Ventilation output 1" Illustration 1: Wiring diagram The analogue ventilation output 2 and ventilation output 2 relay contact, are together referred to as ‘ventilation output 2”. NOTICE! The relay contacts have no overcurrent protection.

  • Page 8: General Settings List

    MASTER-5N 3. Change the value of the setting which is shown in the PARAMETER display, by using the ARROW UP and ARROW DOWN buttons. Display When there has been no user interaction for one minute, the displays return to the default view showing the room temperature.

  • Page 9: Ventilation Level

    When using electronic speed control (TRIAC), fans manufactured by Vostermans Ventilation B.V. must not be run at voltages lower than 40% of their rated voltage. Adjust P1 so that fans manufactured by Vostermans Ventilation B.V. will operate at least at 40% of their rated voltage (92 Vrms at 230 V).
  • Page 10 MASTER-5N HA – Minimum ventilation cycle timer NOTICE! The minimum ventilation cycle timer is available in devices with software version 5.11 or higher. The software version is indicated on the rating plate and is briefly displayed when the device is switched on.

  • Page 11: Bandwidth Compensation

    MASTER-5N Bandwidth compensation E4 × 1,5 100% (L1+L2) / 2 L1 - Minimum ventilation level L2 - Maximum ventilation level hysteresis 0.5K E3 - Setpoint temperature E4 - Bandwidth E5 - "Minimum ventilation stop" temperature Illustration 5: Bandwidth compensation With setting E6 bandwidth compensation can be enabled or disabled. Bandwidth compensation prevents a too rapid decrease of the room temperature in situations where the outside temperate drops rapidly for example during a thunderstorm.

  • Page 12: Air Inlet Flap

    MASTER-5N Heating E3 - Setpoint temperature C1 - Heating start temperature H3 - Heating hysteresis Illustration 7: Heating [ON / OFF] 100% E3 - Setpoint temperature C1 - Heating start temperature H4 - Minimum heating H5 - Maximum heating H6 - Heating bandwidth Illustration 8: Heating [0 - 10 V] Heating can be controlled via a relay contact and/or an analogue 0 - 10 V output.

  • Page 13: Operation

    MASTER-5N With setting C3, the high temperature alarm threshold can be set to change from E3 + C2 to outside temperature E2 + C3, if the outside temperature rises above the high temperature alarm C2. Operation WARNING The controller starts operating as soon as it is supplied with power.

  • Page 14: Troubleshooting

    MASTER-5N Troubleshooting WARNING Troubleshooting and repairs must be performed by skilled persons only! Fault Possible cause Possible remedy Controller is not functioning No power to the controller Restore power Fuse has blown Replace fuse Alarm code A-78 Contact service Alarm code U-Lo...

  • Page 15: Glossary

    MASTER-5N Glossary Explosive atmosphere A mixture of air, under atmospheric conditions, with flammable substances in the form of gases, vapours, mists or dusts in which, after ignition has oc- curred, combustion spreads to the entire unburned mixture. Skilled person Individual with relevant technical education, training or experience to enable perceiving risks and avoiding hazards occurring during use of a product.
  • Page 16 MASTER-5N Inhoudsopgave Introductie ........................................... 16 Veiligheid ..........................................17 Informatie ..........................................18 Overzicht ........................................18 Bedoeld gebruik ......................................18 Technische informatie....................................18 Installatie ..........................................19 Mechanisch ......................................... 19 Elektrisch ........................................19 Aansluitschema ......................................20 Instellingen .......................................... 20 Algemene instellingenlijst ....................................21 Geavanceerde instellingen ....................................

  • Page 17: Veiligheid

    MASTER-5N Dit product wordt geproduceerd voor Vostermans Ventilation B.V. door: es-electronic UG Brandenburger Straße 7 D-89287 Bellenberg Duitsland es-electronic UG is wettelijk de fabrikant. Veiligheid Veiligheidsmededelingen Uw veiligheid en de veiligheid van anderen is erg belangrijk. Belangrijke veiligheidsmededelingen worden in deze instructies gegeven.

  • Page 18: Informatie

    De schermtaal van de regelaar is Engels en deze kan niet veranderd worden. Bedoeld gebruik De MASTER-5N is een ruimtetemperatuurregelaar. De MASTER-5N regelt de ruimtetemperatuur door ventilatie, verwarming en luchtinlaatkleppen te regelen. Ventilatie, verwarming en luchtinlaatkleppen worden geregeld met 0-10 V uitgangen die op externe besturingseenheden moeten worden aangesloten.

  • Page 19: Installatie

    MASTER-5N Installatie ► Voor aanvang van installatie 1. Controleer het product na ontvangst en verzeker u ervan dat dit tijdens het transport niet beschadigd is. 2. Bekijk alle gegevens op de typeplaat en controleer of dit product geschikt is voor de beoogde toepassing.

  • Page 20: Aansluitschema

    MASTER-5N Aansluitschema 1~ 230 V 50/60 Hz “Ventilatie uitgang 2” “Ventilatie uitgang 1” Afbeelding 1: Aansluitschema De analoge ventilatie uitgang 2 en het ventilatie uitgang 2 relaiscontact, worden samen "ventilatie uitgang 2" genoemd. LET OP! De relaiscontacten hebben geen overstroombeveiliging.

  • Page 21: Algemene Instellingenlijst

    MASTER-5N 1. Houd de HAND toets onder de temperatuurgroep ingedrukt. 2. Druk op de HAND toets onder de ventilatiegroep tot de gewenste instelling op het MODE scherm verschijnt. 3. Verander de waarde van de instelling die wordt getoond in de PARAMETER-display, door gebruik te maken van de PIJL OMHOOG en PIJL OMLAAG toet- sen.

  • Page 22: Ventilatieniveau

    Bij gebruik van elektronische toerenregeling (TRIAC) mogen ventilatoren, vervaardigd door Vostermans Ventilation B.V., niet werken op spanningen lager dan 40% van hun nominale spanning. Stel P1 zo in dat ventilatoren van Vostermans Ventilation B.V. ten minste op 40% van hun nominale spanning werken (92 Vrms bij 230 V).
  • Page 23 MASTER-5N E5 – Minimumventilatie stop Met instelling E5 kan de ventilatie volledig gestopt worden als de ruimtetemperatuur te ver onder de streefwaarde temperatuur zakt. E5 stelt de negatieve verschuiving in vanaf de streefwaarde temperatuur waarbij de ventilatie volledig moet stoppen.

  • Page 24: Bandbreedtecompensatie

    MASTER-5N L3 - Ventilatie uitgang 2 100% L1 - Minimum ventilatieniveau L2 - Maximum ventilatieniveau L3 - Ventilatie uitgang 2 Ventilatie uitgang 1 - L3= 20 - 80% E3 - Streefwaarde temperatuur E4 - Bandbreedte L3 x E4 100% L1 - Minimum ventilatieniveau...

  • Page 25: Luchtinlaatklep

    MASTER-5N Wanneer de ruimtetemperatuur boven de bandbreedte E4 × 1,5 komt, zal de bandbreedtecompensatie actief worden, als die in instelling E6 is ingeschakeld. Wanneer de bandbreedtecompensatie actief is, zal het ventilatieniveau volgens de grafiek hierboven zijn. De bandbreedtecompensatie-LED brandt als de bandbreedtecompensatie actief is.

  • Page 26: Handbediening

    MASTER-5N Handbediening Met instelling L6 kunnen ventilatieniveau en de opening van de luchtinlaatklep handmatig geregeld worden. Wanneer handbediening actief is, kan het ventilatieniveau en de opening van de luchtinlaatklep ingesteld worden van 0 - 100%. Het ventilatieniveau en de opening van de luchtinlaatklep zijn aan elkaar gekoppeld en kunnen niet afzonderlijk worden ingesteld.

  • Page 27: Onderhoud

    MASTER-5N LET OP! Ruimtetemperatuursensor alarmen kunnen alleen gereset worden door de regelaar uit en aan te zetten. Onderhoud ► Onderhoudstaken - ELKE 3 MAANDEN UIT TE VOEREN 1. Controleer de regelaar op defecten en verwijder vuil dat zich afgezet heeft.
  • Page 28 Vorbemerkung ........................................28 Sicherheit ..........................................29 Informationen ........................................29 Übersicht ........................................29 Bestimmungsgemäßer Gebrauch ................................... 29 Technische Informationen ..................................... 30 Installation ........................................... 30 Mechanisch ......................................... 30 Elektrisch ........................................31 Schaltplan ........................................31 Einstellungen ........................................32 Liste der allgemeinen Einstellungen ................................32 Liste der erweiterten Einstellungen .................................

  • Page 29: Sicherheit

    Dieses Produkt wird für Vostermans Ventilation B.V. hergestellt von: es-electronic UG Brandenburger Straße 7 D-89287 Bellenberg Deutschland die es-electronic UG ist rechtlich der Hersteller. Sicherheit Sicherheitshinweise Ihre Sicherheit und die Sicherheit anderer sind sehr wichtig. Wichtige Sicherheitshinweise sind in dieser Anleitung zur Verfügung gestellt.

  • Page 30: Technische Informationen

    GEFAHR Wenn die Gesundheit und das Wohlbefinden von Menschen und/oder Tieren vom Funktionieren dieses Reglers abhängt, muss ein geeigne- tes Backup-System vorgesehen werden, so dass bei einem Ausfall des Reglers ein ausreichender Luftaustausch gewährleistet ist, um die Gesundheit und das Wohlbefinden der Menschen und/oder Tiere zu erhalten. Technische Informationen Allgemein Versorgungsspannung...

  • Page 31: Elektrisch

    HINWEIS Um Schäden durch korrosive Gase zu vermeiden: Wenn Sie dieses Produkt in Viehställen verwenden, installieren Sie es nicht direkt in den Räumen, in denen sich Tiere und/oder Dung befinden. Elektrisch HINWEIS Der elektrische Anschluss muss von einem qualifizierten Elektriker durchgeführt werden. Elektrische Anschlüsse müssen in Übereinstim- mung mit den örtlichen Vorschriften vorgenommen werden.

  • Page 32: Einstellungen

    Einstellungen Es gibt zwei Gruppen von Einstellungen, allgemeine Einstellungen und erweiterte Einstellungen. Die allgemeinen Einstellungen sind für den normalen Gebrauch. HINWEIS! Die erweiterten Einstellungen sind nicht für den regelmäßigen Gebrauch bestimmt, sondern werden in der Regel nur bei der Installation des Reglers benötigt. Allgemeine Einstellungen Die allgemeinen Einstellungen sind in drei Untergruppen gruppiert und werden auf dem Bedienfeld aufgelistet: E - Temperatur-Einstellungen...

  • Page 33: Liste Der Erweiterten Einstellungen

    (TRIAC) dürfen die von Vostermans Ventilation B.V. hergestellten Ventilatoren nicht mit Spannungen betrieben werden, die niedriger als 40% ihrer Nennspannung sind. Stellen Sie P1 so ein, dass Ventilatoren der Firma Vostermans Ventilation B.V. mit mindestens 40 % ihrer Nennspannung (92 Veff bei 230 V) betrieben werden.

  • Page 34: Lüftungsniveau

    ► maximale Lüftungsniveau eingestellt werden: ► Beachten Sie die Werte der Einstellungen L2 und E3. 1. L2 auf 100% einstellen 2. E3 < ( E3 - E1) einstellen  Das Lüftungsniveau ist jetzt auf dem maximalen Lüftungsniveau. 3. Stellen Sie P2 ein, bis die gewünschte maximale Ausgangsspannung erreicht ist. 4.
  • Page 35 L3 - Lüftung Ausgang 2 100% L1 - Minimales Lüftungsniveau L2 - Maximales Lüftungsniveau L3 - Lüftung Ausgang 2 Lüftung Ausgang 1 - L3 = 20- 80% E4 - Bandbreite L3 x E4 100% L1 - Minimales Lüftungsniveau L2 - Maximales Lüftungsniveau L3 - Lüftung Ausgang 2 Analoger Lüftung Ausgang 2 - L3 = 20 - 80% E4 - Bandbreite...

  • Page 36: Bandbreitenkompensation

    Ein zusätzlicher Analoge Ausgang und ein Relaiskontakt für die Lüftung sind vorhanden. Die Einstellung L3 kann auf AN, AUS oder einen Prozentsatz der Bandbreite E4 von 20 - 80% eingestellt werden. Wenn die Einstellung L3 auf AUS gesetzt ist, ist das Relaiskontakt immer inaktiv. Wenn die Einstellung L3 auf EIN gesetzt ist, wird das Relaiskontakt aktiv, wenn das erforderliche Lüftungsniveau 0% oder höher ist.

  • Page 37: Heizung

    Heizung E3 - Sollwerttemperatur C1 - Heizung Start Temperatur H3 - Heizung hysterese Abb. 5: Heizung [EIN / AUS] 100% E3 - Sollwerttemperatur C1 - Heizung Start Temperatur H4 - Minimale Heizung H5 - Maximale Heizung H6 - Bandbreite Heizung Abb.

  • Page 38: Betrieb

    Mit der Einstellung C3 kann der Grenzwert für den Hochtemperaturalarm so eingestellt werden, dass er von E3 + C2 auf die Außentemperatur E2 + C3 wechselt, wenn die Außentemperatur über den Hochtemperaturalarm C2 steigt. Betrieb WARNUNG Der Regler startet den Betrieb, sobald der Regler eingeschaltet wird. Angeschlossene Geräte wie z.

  • Page 39: Wartung

    Wartung ► Wartungsarbeiten - JEDE 3 MONATE AUSFÜHREN 1. Überprüfen Sie den Regler auf Defekte und entfernen Sie angesammelten Schmutz. Reinigung Reinigen Sie den Regler vorzugsweise mit einer weichen Bürste. Fehlersuche WARNUNG Fehlersuche und Reparaturen dürfen nur von Fachpersonen durchgeführt werden! Fehler Mögliche Ursache Mögliche Losung...
  • Page 40 Fachperson Person mit einschlägiger technischer Ausbildung, Schulung oder Erfahrung, die es ermöglicht, Risiken wahrzunehmen und Gefahren zu vermeiden, die bei der Verwendung eines Produkts auftreten. is a brand of Vostermans Ventilation B.V. Venlo - The Netherlands Bloomington, IL- USA Tmn Klang Jaya - Malaysia Shanghai - China Tel.
