Summary of Contents for Hadex HY1502C/D

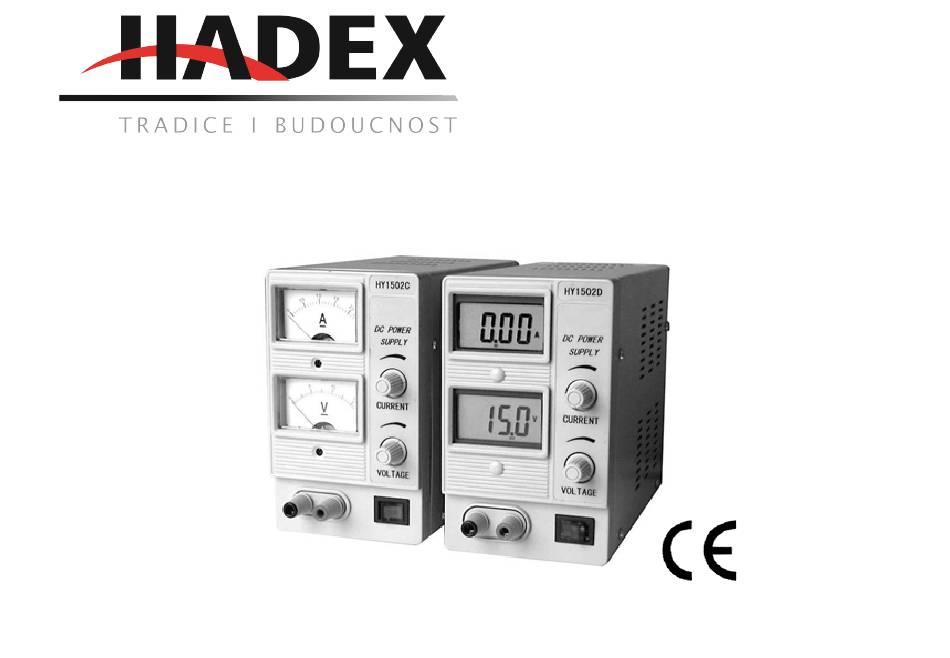

- Page 1 Uživatelský manuál Regulovatelné zdroje stejnosměrného napětí Peakmeter HY1502C/D, HY1503C/D, HY1802C/D HY1803C/D, HY1505C/D, HY1502, HY1503...
- Page 2 Zdroj stejnosměrného proudu Stručný úvod: Napájecí zdroje s nastavitelným stejnosměrným proudem řady HY1500 a HY1800 jsou velmi vysoce stabilní. Tyto regulovatelné stejnosměrné napájecí zdroje umožňují nepřetržité seřizování úrovně výstupního napětí i výstupního proudu. MODELY: HY1502C HY1503C HY1802C HY1803C HY1505C MODEL HY1502 HY1503 HY1502D...
- Page 3 1. Technické parametry 1.1 Vstupní napětí : 104~127V AC (60Hz), 207~253V AC (50Hz) 1.2 Regulace lineární: CV≤0.01%+1mV CC≤0.2%+1mA 1.3 Regulace zátěže: CV≤0.01%+3mV(I≤3A) CC≤0.2%+3mA(I≤3A) CV≤0.01%+5mV(I>3A) CC ≤0.2%+5mA(I>3A) 1.4 Zvlnění a šum: CV≤0.5mVr.m.s (I≤3A) CC≤3mAr.m.s (I≤3A) CV≤1.0mVr.m.s (I>3A) CC≤6mAr.m.s (I>3A) 1.5 Ochrana: konstantním napětím a ochrana proti zkratu 1.6 Voltage indication accuracy: LED/LCD ±...
-
Page 4: Ovládací Panel
2. Ovládací panel 2.1 Ovládací prvky na předním panelu (1) Zobrazení proudu (2) Zobrazení napětí (3) Nastavení proudu (4) Nastavení výstupního napětí (5) Záporná výstupní svorka (6) Kladná výstupní svorka (7) Vypínač ON/OFF 2.2 PRACOVNÍ POSTUP 2.2.1 U režimu s konstantním napětím nastavte ovladače 3 ve směru hodinových ručiček do maximální... - Page 5 2.2.2 U režimu s konstantním proudem nastavte ovladač 4 ve směru hodinových ručiček do maximální pozice. Nastavte ovladače 3 proti směru hodinových ručiček do minimální pozice. Zapněte hlavní vypínač 7 a připojte zátěž k výstupním svorkám 5 a 6. Ovladačem 3 nastavte požadovaný...
- Page 6 Hadex, spol. s.r.o., Kosmova 11, 702 00, Ostrava – Přívoz, tel.: 596 136 917, e-mail: hadex@hadex.cz, www.hadex.cz Jakékoliv druhy neoprávněných kopií tohoto návodu i jeho částí jsou předmětem souhlasu společnosti Hadex, spol. s.r.o.
- Page 7 USER’S MANUAL DC REGULATED POWER SUPPLY...
- Page 8 DC POWER SUPPLY BRIEF INTRODUCTION: The HY1500 and HY1800 series variable DC power supply are very stable, regulated DC power supplies allowing continuous adjustment of both the output voltage and output current levels. The HY1500 and HY1800 series have LCD displays, the HY1500C and HY1800C have analogue displays.
-
Page 9: Technical Parameters
1. TECHNICAL PARAMETERS 1.1 Input voltage : 104~127V AC (60Hz), 207~253V AC (50Hz) 1.2 Line regulation: CV≤0.01%+1mV CC≤0.2%+1mA 1.3 Load regulation: CV≤0.01%+3mV(I≤3A) CC≤0.2%+3mA(I≤3A) CV≤0.01%+5mV(I>3A) CC≤0.2%+5mA(I>3A) 1.4 Ripple and noise: CV≤0.5mVr.m.s (I≤3A) CC≤3mAr.m.s (I≤3A) CV≤1.0mVr.m.s (I>3A) CC≤6mAr.m.s (I>3A) 1.5 Protection: constant current and short-circuit protection 1.6 Voltage indication accuracy: LED/LCD ±... -
Page 10: Operation
2. OPERATION 2.1 Front panel controls. (1) Current indication. (2) Voltage indication (3) Coarse adjustment of current. (4) Coarse adjustment of output voltage. (5) Negative output terminal. (6) Positive output terminal. (7) Power ON/OFF switch 2.2 OPERATING PROCEDURE 2.2.1 For constant voltage mode adjust controls 3 clockwise to the maximum position. - Page 11 2.2.2 For constant current mode adjust controls 4 clockwise to the maximum position. Adjust controls 3 anti-clockwise to the minimum position. Switch on the power ON/OFF switch 7 and connect the load to the output terminals 5 & 6. Adjust controls 3 to set the desired output current.
- Page 12 3.2 The mains power must be switched off before servicing and servicing should be referred to a qualified person. 3.3 The unit should be stored in a dry and well ventilated place and the power cord removed if storing for long periods. 4.
