Usted ha adquirido un producto que está respaldado por el prestigio, durabilidad y
eficiencia que han caracterizado a Calorex por más de 75 años.
Su calentador de agua Calorex Eléctrico, le proporciona el caudal de agua requerido
a las temperaturas deseadas, justo en el sitio donde se necesita: consultorios, estéticas,
oficinas; cualquier lugar con restricciones de instalaciones de gas y ventilación. Es
muy importante que haya elegido el calentador de agua tomando en cuenta sus
Cualquier pregunta relacionada con la operación y mantenimiento, servicio o garantía de
este calentador de agua no dude en llamar a nuestro Centro de Servicio Calorex.
*La garantía adicional de 1 año se activa al momento de que se registra el alta del producto, es totalmente gratuita y no
está condicionada a ninguna compra. Opera en los mismos términos de la garantía original y no es acumulable con otras
promociones de garantía extendida. Aplica siempre y cuando el registro de garantía se haga en los tres primeros meses
IMPORTANTE: este manual contiene instrucciones técnicas necesarias para la
instalación, operación y mantenimiento de su calentador de agua eléctrico tipo
almacenamiento, léalo con cuidado antes de instalar y/o usar el calentador, téngalo
Las imágenes incluidas en este manual son meramente representativas, pueden variar al producto final.

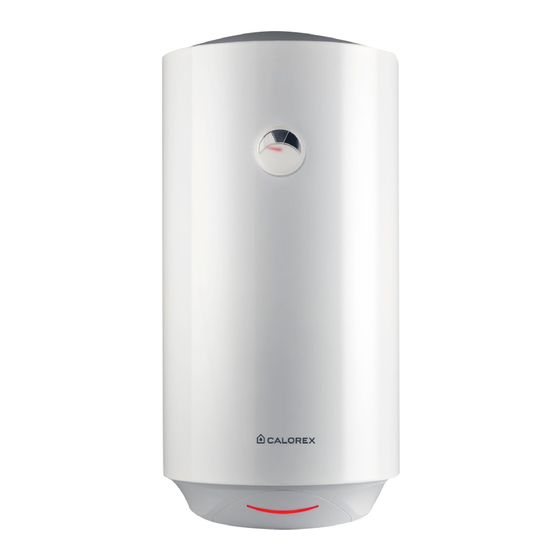

CALENTADOR DE DEPÓSITO ELÉCTRICO
Modelos:
CALOREX PRO 40 L
CALOREX PRO 50 L
*5 años en tanque y 1 año en partes eléctricas.
¡Gracias por su compra!
necesidades específicas de agua caliente.
posteriores a la compra.
a la mano para consultas futuras.
Del interior de la República Lada sin Costo 800 2256739
MANUAL DE INSTALACIÓN
MANTENIMIENTO Y OPERACIÓN
AÑOS + 1
de garantía
¡ACTÍVALA!
CDMX. y Área Metropolitana 55 5640 0601
¡Llame y active su garantía gratuitamente! *
*El no activar su garantía NO LA INVALIDA
Voltaje/Potencia:
127 V ~ /1500 W
127 V~ /1500 W
*
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Calorex PRO 40 L
Summary of Contents for Calorex PRO 40 L
- Page 1 Cualquier pregunta relacionada con la operación y mantenimiento, servicio o garantía de este calentador de agua no dude en llamar a nuestro Centro de Servicio Calorex. *La garantía adicional de 1 año se activa al momento de que se registra el alta del producto, es totalmente gratuita y no está...
- Page 2 Debe leer completamente este manual antes de instalar su calentador de agua debido a que éste opera con electricidad. Se sugiere que la instalación sea realizada por un Centro de Servicio Calorex. Este aparato no se destina para utilizarse por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o...
- Page 3 Ayuda a controlar el exceso Neutro (negro) de presión del calentador Fase (rojo) Tierra Física (verde) TABLA DE CARACTERÍSTICAS TÉCNICAS Descripción PRO 40 L PRO 50 L Tipo Depósito Eléctrico Recomendación por No. de servicios* 1 ½ Capacidad (L) Altura total (cm)
-
Page 4: Accesorios Incluidos
4 /ES III.- ACCESORIOS INCLUIDOS Descripción Cantidad VÁLVULA DE ALIVIO PERNOS TAQUETES ADAPTADORES NPT IV.- INSTALACIÓN DE SU CALENTADOR UBICACIÓN DEL CALENTADOR Para obtener mayor rendimiento, coloque el calentador lo más cercano posible a los lugares de uso (recomendamos a no más de 5 metros de distancia). Esto minimizará la pérdida de calor y dará... -
Page 5: Instalación Hidráulica
5 /ES • Haga dos barrenos en forma horizontal con una broca de ½” para concreto a una distancia de 240 mm (Ver Fig. 2.). FIG. 2 Requerimientos para la instalación de los pernos de anclanje 5-6 mm Perforaciones a 90 mm de profundidad Ø... - Page 6 6 /ES • No se debe omitir la instalación del jarro de aire para la entrada de agua fría y se recomienda que también se instale en la salida de agua caliente. • El desfogue de los jarros de aire debe de tener una altura ligeramente mayor al nivel superior del tinaco, mínimo 20 cm (Ver Fig.3).
- Page 7 7 /ES Diagrama de Instalación de Sistema Cerrado FIG. 4 Adaptador NPT (incluido) Válvula de alivio (incluida) Adaptador NPT Tuercas Unión (incluido) (no incluidas) Al drenaje abierto Nunca conecte esta salida a su Válvula de alivio sistema de plomería (no incluida) Válvula de paso de agua (no incluida) Al drenaje abierto...
- Page 8 8 /ES VI.- INSTALACIÓN ELÉCTRICA ¡PRECAUCIÓN! La instalación eléctrica debe ser efectuada por un técnico especializado de SERVICIO CALOREX ya que es un procedimiento peligroso. Diagrama eléctrico Termostato Interruptor Lámpara indicadora Elemento Calefactor IMPORTANTE Si el cordón de alimentación es dañado, éste debe sustituirse por un cordón o ensamble...
- Page 9 9 /ES Siga los pasos enumerados a continuación para realizar una correcta instalación: Verifique que el voltaje y la potencia sea adecuado a este aparato, la información la podrá verificar en la etiqueta de datos del producto (se encuentra en la parte inferior del calentador).
- Page 10 10 /ES VII.- OPERACIÓN DEL CALENTADOR Antes de operar su calentador de agua, asegúrese de leer y seguir las instrucciones de este manual y todas las etiquetas del producto. ¡ADVERTENCIA! Asegúrese que su calentador esté completamente lleno de agua antes de encenderlo, si enciende su calentador cuando aún no tiene agua, se dañará...
-
Page 11: Mantenimiento Y Servicio
11 /ES VIII.- MANTENIMIENTO Y SERVICIO IMPORTANTE Antes de realizar una operación de limpieza del aparato, asegúrese de haber apagado el producto y desconéctelo de la alimentación eléctrica. No utilice insecticidas, solventes ni detergentes agresivos que puedan estropear las partes pintadas o de material plástico. Para asegurar la eficiencia y larga vida a su calentador de agua se recomienda: mantener en perfecto estado el aparato, limpie la resistencia cada dos años aprox. -
Page 12: Certificado De Garantía
Para cualquier duda o problema sobre el calentador, por favor contacte al Centro de Servicio Calorex 800 225 6739. Calentadores de América, S.A. de C.V. (en lo sucesivo Calentadores de América) garantiza este calentador de agua por cinco (5) años y (1) año en partes eléctricas en... -
Page 13: Installation & Maintenance
The product you have acquired is backed by the prestige, durability and efficiency that have characterized Calorex for more than 75 years. Your Calorex Electric Water Heater supplies the required water flow at the desired temperature, right where you need it most: offices, beauty salons, medical offices, anywhere with ventilation and gas installation restrictions. - Page 14 DO NOT UNINSTALL YOUR W ATER HEATER To make effective this warranty, the heater must be installed in an accessible place. Call our Calorex Service Center at 800 2256739. To execute this warranty certificate, you must present it with the purchase receipt.
- Page 15 Relief valve Power cables Helps to control excessive Neutral (black) heater pressure Phase (red) Physical ground (Green) Description PRO 40 L PRO 50 L Type Electric Storage No. Of Services* 1 ½ Capacity (L) Total Height (cm) 71,9...
-
Page 16: Heater Location
16 / EN III.- INCLUDED ACCESSORIES. Description Quantity RELIEF ALIVE HOOKS ANCHORS NPT ADAPTERS IV.- HEATER LOCATION For optimal performance, place the heater as close as possible to the points of use (we recommend not more than a 5-meter distance). This will minimize the loss of heat and provide hot water faster at the point of use. - Page 17 17 / EN • Make two horizontal drill holes with a ½” concrete bit at a distance of 240 mm (See Fig. 2). FIG. 2 Anchor bolt installation requirements 5-6 mm Perforationts with a depth of 90 mm Ø 1/2 •...
- Page 18 18 / EN • The air tube installation must not be omitted for the cold-water inlet, and we recommend installing one for the hot water outlet also. • The air tube discharge must be slightly higher than the upper level of the cistern, by at least 20 cm (See Fig.3).
- Page 19 19 / EN Closed System Installation Diagram FIG. 4 NPT Adapter (included) Relief Valve (included) NPT Adapter Coupling Nuts (included) (not included) To the open drain Never connect this outlet Relief valves to your plumbing system (not included) Water supply valve To the open drain (not included) Never connect this outlet...
- Page 20 20 / EN VI.- ELECTRICAL INSTALLATION CAUTION! The electrical installation must be carried out by a CALOREX SERVICE specialized technician because it is a dangerous procedure. Ground Neutral (N) Line (L) Thermostat Swith Pilot lamp Heating Element Follow the numbered steps below for a correct installation: Check that the voltage is appropriate for this appliance;...
- Page 21 21 / EN the voltage that will be used, which must be accessible and must include a switch break or QO breaker. As a safety measure it is obligatory to install a 30 Amp thermo-magnetic circuit breaker independently of the main line, for automatic deactivation in the case of an electrical fault or imbalance.
-
Page 22: Heater Operation
22 / EN VII.- HEATER OPERATION Before using your water heater, make sure you read and follow the instructions in this manual and all the product labels. W ARNING! Make sure your heater is completely full of water before starting it; if you start your heater without water, it will damage the electrical resistance (heating element) and will void the warranty. -
Page 23: Maintenance And Service
23 / EN VIII.- MAINTENANCE AND SERVICE IMPORTANT Before cleaning the appliance, make sure you have turned the product of and disconnected it from the electric power. Do not use insecticides, solvents or aggressive detergents that could damage the painted parts or plastic materials. To ensure the efficiency and long life of your water heater, we recommend to keep your appliance in perfect state, clean the resistance every two years approx. -
Page 24: Warranty Certificate
24 /ES IX.- W ARRANTY CERTIFICATE The Calorex Electric Water Heater has been carefully designed and manufactured with optimal materials, under strict quality control. If you have any question or problem with the heater, please contact the Calorex Service Center at 800 225 6739.
