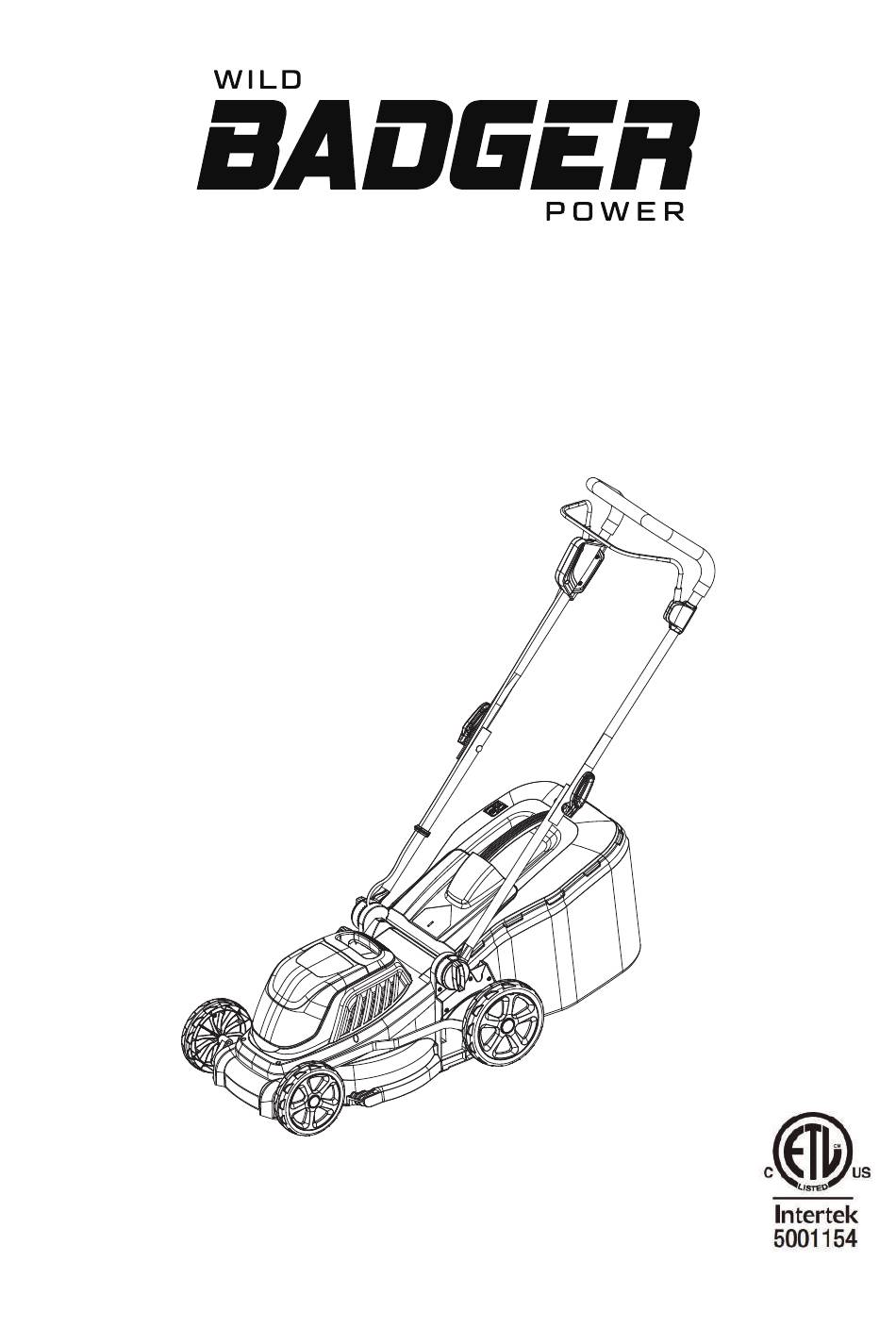

40V Lawn Mower
USER'S MANUAL
Important!
lt is essential that you read the instructions in this manual before mounting and operating this machine.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WB20V16LM and is the answer not in the manual?

Questions and answers

Summary of Contents for Badger Basket WB20V16LM

  • Page 1 40V Lawn Mower USER’S MANUAL Important! lt is essential that you read the instructions in this manual before mounting and operating this machine.

  • Page 2: Know Your Lawn Mower

    KNOW YOUR LAWN MOWER Read this manual carefully, observing the recommended safety instructions before, during and after using your lawn mower. Following these simple instructions will also maintain your lawn mower in good working order. Familiarize yourself with the controls on your mower before attempting to operate it, but above all, be sure you know how to stop your mower in an emergency.
  • Page 3 16) If lawn mower strikes a foreign object, follow these steps: i) Stop lawn mower. Release the switch. ii) Inspect for damage. iii) Repair any damage before restarting and operating the lawn mower. 17) Use identical replacement blades only. 18) Do not charge lawn mower in rain, or in wet locations. 19) Do not use battery-operated lawn mower in rain.

  • Page 4: General Operation

    I.GENERAL OPERATION 1.Read, understand, and follow all instructions on the machine and in the manual(s) before starting. 2.Do not put hands or feet near or under the machine. Keep clear of the discharge opening at all times. 3.Only allow responsible adults, who are familiar with the instructions, to operate this machine. 4.Clear the area of objects such as rocks, wire, toys, etc, which could be thrown by the blade.
  • Page 5 interfere with the intended function of a safety device or to reduce the protection provided by a safety device. 3. Keep machine free of grass, leaves, or other debris build up. Allow machine to cool before storing. 4. If you strike a foreign object, stop and inspect the machine. Repair, if necessary, before starting. 5.
  • Page 6 2、Know Your Cordless Lawn Mower Read the owner’s manual and safety rules carefully before operating the lawn mower. Compare the illustration below to the actual unit in order to familiarize yourself with the location of the various controls and adjustments. Save this manual for future reference.

  • Page 7: Technical Data

    3、TECHNICAL DATA Model: WB20V16LM WB40V18PLM Battery Voltage: 36V DC (max 40V) 36V DC (max 40V) Motor 600W brushless 750W brushless Battery Capacity： 20V 2Ah/20V 4Ah,L-ion 40V 2Ah/40 2.5Ah,L-ion 40V 4Ah/40 5Ah,L-ion Battery Charge current Output: 20V-470mA Output: 40V-2.1A Output: 20V-2A...
  • Page 8 4.2 ATTACH/REMOVE THE MULCHING INSERT Chute cover Fig. 3 (Fig. 3) 20.Mulching insert WARNING: Do not at any time make any adjustment to the lawn mower without first stopping the motor, removing the battery packs, and waiting until the blade has stopped rotating. 1.

  • Page 9: Adjustment Of Handle Height

    5、ADJUST CUTTING HEIGHT (Fig. 5) Fig. 5 WARNING: Do not at any time make any adjustment to 19. Height- lawn mower without first stopping the motor, removing the battery adjustment packs, and waiting until the blade has stopped rotating. lever WARNING: Keep your feet away from the deck when adjus- ting its height.
  • Page 10 • Mow across the face of a slope, and never up and down. Exercise extreme caution when changing direction on a slope. • Watch for holes, ruts, rocks, hidden objects, or bumps that may cause a slip or a trip. Tall grass can hide obstacles.
  • Page 11 8、START/STOP THE MOWER (Fig. 7) 8.1 To start the tool: Start the motor as follows (Fig 7A, Fig 7B, Fig 7C) Insert the battery and key. Note: If the safety key(16) is available, please operate it according to the manual. If not, please ignore it. Press the safety push-button (1).

  • Page 12: Maintenance And Care

    9、 REPLACE THE CUTTING BLADE (Fig. 8 ) WARNING: Always protect your hands by wearing heavy gloves and/or wrapping the cutting edges with rags or other materials when performing any maintenance on the blades. ALWAYS remove the battery packs when servicing or transporting the mower.

  • Page 13: Troubleshooting

    Expert inspection is required, do not make any adjustment by yourself, must contact to customer Service centre: a) if the lawn mower strikes an object. b) if the motor stops suddenly c) if the blade is bent (do not align!) d) if the motor shaft is bent (do not align!) e) If the gears are damaged.
  • Page 14 The mower is The grass is too tall, or the Raise the cutting height. hard to push. cutting height is too low. The mower 1. The motor shaft is bent. 1. Disconnect the battery is excessively packs and inspect the noisy and damage.
  • Page 15 MANUAL DEL USUARIO de la máquina cortacésped 40 V EE.UU. ¡Importante! Es esencial que lea las instrucciones de este manual antes de montar y utilizar esta máquina.
  • Page 16 CONOZCA SU MÁQUINA CORTACÉSPED Lea este manual con atención y siga las instrucciones de seguridad recomendadas antes, durante y después de utilizar la máquina cortacésped. Si sigue estas sencillas instrucciones, también mantendrá su máquina cortacésped en buen estado de funcionamiento. Familiarícese con los controles de la máquina cortacésped antes de intentar utilizarla, pero sobre todo, asegúrese de saber cómo detenerla en caso de emergencia.
  • Page 17 16) Si la máquina cortacésped golpea un objeto extraño, siga estos pasos: i) Detenga la cortadora de césped. Suelte el interruptor. ii) Inspeccione para ver si hay daños. iii) Repare cualquier daño antes de volver a arrancar y utilizar la máquina cortacésped. 17) Utilice únicamente cuchillas de repuesto idénticas.

  • Page 18: Servicio General

    I. FUNCIONAMIENTO GENERAL 1. Antes de comenzar, lea, tenga en cuenta y siga todas las instrucciones de la máquina y de los manuales. 2. No coloque las manos ni los pies cerca de la máquina o debajo de ella. Manténgase alejado de la abertura de descarga en todo momento.
  • Page 19 interfiera con el funcionamiento previsto de un dispositivo de seguridad o que reduzca la protección proporcionada por un dispositivo de seguridad. 3. La máquina debe conservarse sin acumulación de césped, hojas u otros residuos. Deje que la máquina se enfríe antes de guardarla. 4.
  • Page 20 2、Conozca su máquina cortacésped inalámbrica Lea atentamente el manual del propietario y las normas de seguridad antes de utilizar la máquina cortacésped. Compare la siguiente ilustración con la máquina que tiene para familiarizarse con la ubicación de los diversos controles y ajustes. Guarde este manual para utilizarlo como referencia en el futuro.

  • Page 21: Datos Técnicos

    3、DATOS TÉCNICOS Model: WB20V16LM WB40V18PLM Voltaje de la batería: 36 V CC (MÁX. 40 V) 36 V CC (MÁX. 40 V) Motor 600 W sin escobillas 750 W sin escobillas Capacidad de la batería： 20V 2Ah/20V 4Ah,L-ion 40V 2Ah/40V 2.5Ah,L-ion 40V 4Ah/40V 5Ah,L-ion Corriente de carga de la batería...
  • Page 22 4.2 INSTALE/DESINSTALE EL ACCESORIO DE Cubierta del conducto de descarga Fig. 3 TRITURACIÓN (Fig. 3) 20.Inserto ADVERTENCIA: No haga en ningún momento ningún de trituración ajuste a la cortadora de césped sin primero parar el motor, retirar los paquetes de batería y esperar hasta que la cuchilla haya dejado de rotar.
  • Page 23 5、AJUSTE DE LA ALTURA DE CORTE (Fig. 5) Fig. 5 ADVERTENCIA: No haga en ningún momento ningún ajuste a la cortadora de césped sin primero parar el motor, 19. Palanca retirar los paquetes de batería y esperar hasta que la de ajuste de la altura cuchilla haya dejado de rotar.
  • Page 24 Por su seguridad, utilice el indicador de pendientes que se incluye como parte de este manual para medir pendientes antes de utilizar esta unidad en un área en pendiente o con colinas. • Corte el césped transversalmente a la cara de las pendientes y nunca hacia arriba y hacia abajo. Tenga precaución extrema cuando cambie de dirección en una pendiente.
  • Page 25 8、ARRANQUE/PARE LA CORTADORA DE CÉSPED (Fig. 7) 8.1 Para arrancar la herramienta: Arranque el motor de la siguiente manera (Fig. 7A, Fig. 7B, Fig. 7C) a) Inserte la batería y la llave. Notas: Si la llave de Seguridad (16) está disponible, siga el manual. Si no, ignorarlo.
  • Page 26 9、REEMPLACE LA CUCHILLA DE CORTE (Fig. 8) ADVERTENCIA: Protéjase siempre las manos usando guantes gruesos y/o envolviendo los bordes de corte con trapos u otros materiales cuando realice cualquier mantenimiento en las cuchillas. Retire SIEMPRE los paquetes de batería cuando haga servicio de ajustes y reparaciones o transporte la cortadora de césped. Fig.

  • Page 27: Mantenimiento Y Cuidado

    10、MANTENIMIENTO Y CUIDADO Advertencia: Antes de realizar cualquier tarea de mantenimiento o limpieza, siempre extraiga la fuente de alimentación No rocíe la unidad con agua. El ingreso de agua puede destruir la unidad combinada de interruptores y el motor eléctrico. Limpie la unidad con un paño, un cepillo de mano, etc. Si se requiere una inspección experta, no realice ningún ajuste usted mismo.
  • Page 28 La podadora 1. Los recortes de césped 1. Espere hasta que el no tritura húmedo se pegan en césped se seque antes de el césped la parte inferior de la podar. correctamente plataforma. 2. Falta el aditamento para 2. Instale el aditamento mantillo.
