axing SPU 98-06 Operation Instructions page 2

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird ein Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!

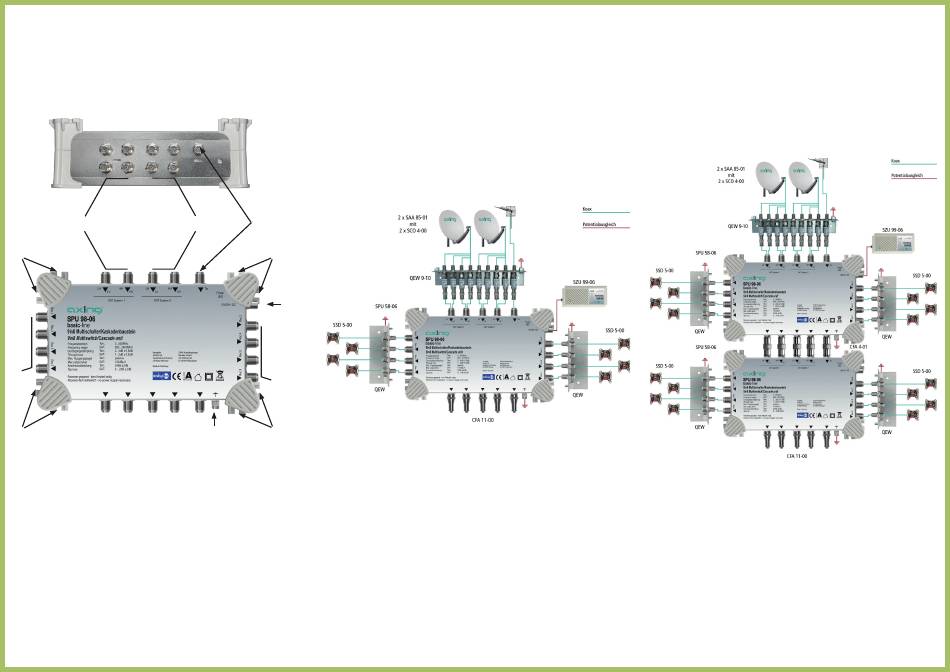

Die Abbildungen rechts zeigen ein Anwendungsbeispiel für die Verteilung von
8 SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale
(z.B. DAB+-Radio).
Eingänge (SAT System 1) Eingänge (SAT System 2)
2
3
Ausgänge
2 zu Kaskadenbausteinen
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
 Verwenden Sie den am Gerät angebrachten Potenzialaus gleichsanschluss
(1).
 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. QEW-Erdungswinkel an den Ein- und Ausgängen des
Geräts.
 Verwenden Sie passende Montageschrauben und die Montagelöcher am
Gerät (2).
HF-Anschluss:
 Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs Ihrer
SAT-Empfangsantenne. Speisen Sie in den terr. Eingang Ausgangssignale
eines terrestrischen Verstärkers bzw. eines BK-Hausanschlussverstärkers ein.
 Verbinden Sie die seitlichen Teilnehmerausgänge (3) des Multischalters mit
den Antennensteckdosen. Verwenden Sie hierfür hochgeschirmte Koaxial-
kabel mit F- Anschlusssteckern. Passende Kabel und Stecker finden Sie im
aktuellen AXING-Katalog oder unter www.axing.com.
 Wenn Sie keine Kaskadenbausteine am Multischalter anschließen,
dann schließen Sie die unteren Ausgänge mit Abschlusswiderständen
CFA 11-00 ab (nicht im Lieferumfang enthalten).
TERR Eingang
2
4
3
1 2
Spannungsversorgung:
Zur Spannungsversorgung wird ein Netzteil SZU 99-06 benötigt (nicht im
Lieferumfang enthalten).
 Verbinden Sie das Netzteil mit dem beiliegenden Kabel mit der
DC-Buchse (4).
 Stecken Sie den Stecker des Netzteils in eine Steckdose.
Die grüne Power-LED leuchtet.
Kaskadierung:
 Wichtig: Bevor Sie die Multischalter/Kaskadenbausteine miteinander
verbinden, schließen Sie den Potentialausgleich an die Geräte an.
 Verbinden Sie die Ausgänge der Multischalter mit den Eingängen der
Kaskadenbausteine. Verwenden Sie dazu F/F-Quickfix-Adapter CFA 4-01
(nicht im Lieferumfang enthalten).
 Schließen Sie die Ausgänge des letzten Kaskadenbausteins mit Ab-
schlusswiderständen CFA 11-00 ab (nicht im Lieferumfang enthalten).
