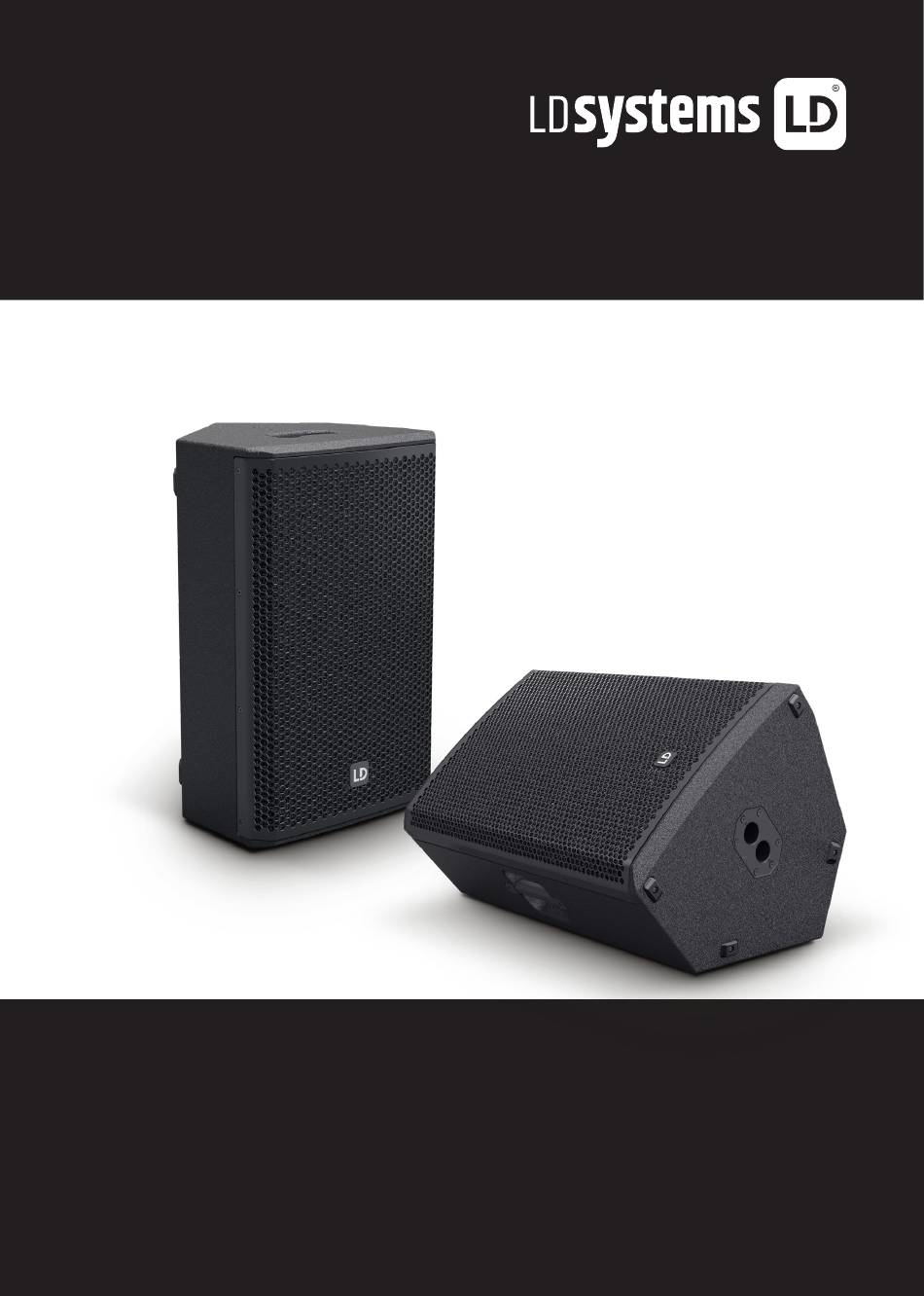

- Page 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO STINGER G3 SERIES PASSIVE LOUDSPEAKER LDEB82G3 / LDEB102G3 / LDEB122G3 / LDEB152G3 / LDEB282G3...
-
Page 2: Table Of Contents
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 21-22 INTRODUCTION INTRODUCCIÓN CONNECTORS CONEXIONES STAND FLANGE ADAPTADOR DE SOPORTE USE AS A STAGE MONITOR USO COMO MONITOR DE ESCENARIO OPTIONAL ACCESSORIES ACCESORIOS OPCIONALES TECHNICAL SPECIFICATIONS CARACTERÍSTICAS TÉCNICAS... -
Page 3: Preventive Measures
YOU‘VE MADE THE RIGHT CHOICE! We have designed this product to operate reliably over many years. LD Systems stands for this with its name and many years of experience as a manufacturer of high-quality audio products. Please read this User‘s Manual carefully, so that you can begin making optimum use of your LD Systems product quickly. -
Page 4: Introduction
G3 models are capable of huge sound pressure levels. The multi-purpose tops feature up to a massive ® 500 watts RMS output and carefully tailored presets for flat response, fullrange, satellite or floor monitor applications. LD Systems’ proprietary DynX DSP techno-... -
Page 5: Connectors
G3 enclosures are made of rigid, low-resonance birch ply. They are coated with non-abrasive, impact resistant polyurea for superior strength ® and unrivaled durability. Integrating LD Systems’ Dual-Tilt pole mount, multiple suspension points, stacking recesses and ergonomic handles the Stinger ®... -
Page 6: Use As A Stage Monitor
Swivel wall mount Item No.: LDEB82G3WMB Tilt and swivel wall mount Item No.: LDEB82G3WMB1 Truss Super Clamp Item No.: LDEBG3SCP LDEB102G3: Protective Cover Item No.: LDEB102G3PC Swivel wall mount Item No.: LDEB102G3WMB Tilt and swivel wall mount Item No.: LDEB102G3WMB1 Truss Super Clamp Item No.: LDEBG3SCP... -
Page 7: Technical Specifications
TECHNICAL SPECIFICATION Model number: LDEB82G3 LDEB102G3 LDEB122G3 LDEB152G3 LDEB282G3 Product type: PA loudspeaker PA loudspeaker PA loudspeaker PA loudspeaker PA loudspeaker Type: Passive Passive Passive Passive Passive Low/mid driver 8" 10" 12" 15" 2 x 8" dimensions: Low/mid driver 203.2 mm 254 mm 304.8 mm... -
Page 8: Manufacturer's Declarations
Cabinet construction: Vented Vented Vented Vented Vented monitor angle n.a. 54° 54° 54° n.a. Width: 270 mm 325 mm 390 mm 480 mm 270 mm Height: 457 mm 527 mm 627 mm 737 mm 756 mm Depth: 290 mm 308 mm 377 mm 455 mm 290 mm... -
Page 9: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Page 10: Einführung
G3 Gehäuse sind aus robusten Birkensperrholzplatten mit geringer Eigenresonanz gefertigt. Für eine herausragende Festigkeit und unerreichte ® Langlebigkeit sind sie zudem mit einem abrieb- und stoßfesten Polyharnstoff beschichtet. Ausgestattet mit der Dual-Tilt-Distanzstange von LD Systems, mehreren Aufhängepunkten, Stapelfräsungen und ergonomischen Griffen ist die Stinger G3 Serie speziell für tourende Musiker, Verleihfirmen und Installati-... -
Page 11: Anschlüsse
ANSCHLÜSSE INPUT Eingang mit Speakon-kompatibler Lautsprecherbuchse (Belegung 1+, 1-). Die Anschlussbuchsen INPUT und OUTPUT sind parallel verdrahtet (2+, 2- sind nicht belegt). Der Lautsprecher hat eine Impedanz von 8 Ohm. OUTPUT Ausgang mit Speakon-kompatibler Lautsprecherbuchse (Belegung 1+, 1-). Achten Sie beim Weiterleiten des Signals auf die Gesamtimpedanz des Systems, um Schäden am angeschlossenen Verstärker zu vermeiden. -
Page 12: Verwendung Als Bühnenmonitor
Zubehör erhältlich, ebenso widerstandsfähige Schutzhüllen für alle Modelle. LDEB82G3: Schutzabdeckung Artikelnr.: LDEB82G3PC Schwenkbare Wandhalterung Artikelnr.: LDEB82G3WMB Neig- und schwenkbare Wandhalterung Artikelnr.: LDEB82G3WMB1 Traversenklemme Artikelnr.: LDEBG3SCP LDEB102G3: Schutzabdeckung Artikelnr.: LDEB102G3PC Schwenkbare Wandhalterung Artikelnr.: LDEB102G3WMB Neig- und schwenkbare Wandhalterung Artikelnr.: LDEB102G3WMB1 Traversenklemme Artikelnr.: LDEBG3SCP LDEB122G3: Schutzabdeckung Artikelnr.: LDEB122G3PC... -
Page 13: Technische Daten
TECHNISCHE DATEN Modellnummer: LDEB82G3 LDEB102G3 LDEB122G3 LDEB152G3 LDEB282G3 Produkttyp: PA-Lautsprecher PA-Lautsprecher PA-Lautsprecher PA-Lautsprecher PA-Lautsprecher Typ: Passiv Passiv Passiv Passiv Passiv Größe Tief-/Mitteltö- 8" 10" 12" 15" 2 x 8" ner: Größe 203,2 mm 254 mm 304,8 mm 381 mm 2 x 203.2 mm Tief-/Mitteltöner (mm):... -
Page 14: Herstellererklärungen
Anschlüsse Laut- Speakon-kompatibel Speakon-kompatibel Speakon-kompatibel Speakon-kompatibel Speakon-kompatibel sprecherausgänge: Gehäusematerial: 12 mm Sperrholz 12 mm Sperrholz 15 mm Sperrholz 15 mm Sperrholz 12 mm Sperrholz Gehäuseoberfläche: Polyurea Polyurea Polyurea Polyurea Polyurea Gehäusebauart: Bassreflex Bassreflex Bassreflex Bassreflex Bassreflex Monitorwinkel: – 54° 54° 54°... -
Page 15: Francais
Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à... -
Page 16: Introduction
® tante aux impacts pour une robustesse extrême et une durée de vie sans égale. Intégrant le montage sur mât Dual-Tilt de LD Systems, des points de sus- pension multiples, des dispositifs de calage pour éléments empilés et des poignées ergonomiques, la série Stinger G3 a été... -
Page 17: Connecteurs
CONNECTEURS INPUT Entrée sur embase compatible Speakon (câblage : 1+, 1-). Les embases INPUT et OUTPUT sont câblées en parallèle (les points 2+ et 2- ne sont pas connectés). L’enceinte possède une impédance nominale de 8 ohms. OUTPUT Sortie sur embase compatible Speakon (câblage : 1+, 1-). Si vous renvoyez le signal d'une enceinte à une autre, vérifiez que l’impédance résultante n’est pas trop faible, afin d’éviter d’endommager l’amplificateur les alimentant. -
Page 18: Utilisation Comme Retour De Scène
Fixation murale pivotante Référence : LDEB82G3WMB Fixation murale pivotante et inclinable Référence : LDEB82G3WMB1 Bride de serrage sur poutre Référence : LDEBG3SCP LDEB102G3 : Housse de protection Référence : LDEB102G3PC Fixation murale pivotante Référence : LDEB102G3WMB Fixation murale pivotante et inclinable Référence : LDEB102G3WMB1... -
Page 19: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Référence Produit : LDEB82G3 LDEB102G3 LDEB122G3 LDEB152G3 LDEB282G3 Type de Produit : Enceinte de Enceinte de Enceinte de Enceinte de Enceinte de sonorisation sonorisation sonorisation sonorisation sonorisation Type : passif passif passif passif passif Diamètre boomer 8" 10"... -
Page 20: Declarations
Sorties Enceintes : Connecteurs de Sortie compatible Speakon compatible Speakon compatible Speakon compatible Speakon compatible Speakon Enceintes : Matériau coffret : Multiplis 12 mm Multiplis 12 mm Multiplis 15 mm Multiplis 15 mm 12 mm Plywood Finition coffret : Polyuréa Polyuréa Polyuréa Polyuréa Polyuréa... -
Page 21: Español
Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabri- cante. -
Page 22: Introducción
® a los golpes para una mayor solidez y una durabilidad incomparable. La gama Stinger G3 Series, que incluye la montura en poste Dual-Tilt de LD Sys- ® tems, varios puntos de suspensión, huecos apilables y asas ergonómicas, se ha diseñado para giras musicales, empresas de alquiler e instalaciones. -
Page 23: Conexiones
CONEXIONES INPUT Entrada de altavoz compatible Speakon (pines 1+ y 1−). Los conectores INPUT y OUTPUT están cableados en paralelo (pines 2+ y 2− sin conectar). El altavoz tiene una impedancia de 8 ohmios. OUTPUT Salida de altavoz compatible Speakon (pines 1+ y 1−). Al enviar la señal de altavoz, preste atención a la impedancia total del sistema para evitar daños en el amplificador conectado. -
Page 24: Uso Como Monitor De Escenario
N.º de artículo: LDEB82G3WMB Montura de pared orientable e inclinable N.º de artículo: LDEB82G3WMB1 Sargento Super Clamp para vigas N.º de artículo: LDEBG3SCP LDEB102G3: Funda protectora N.º de artículo: LDEB102G3PC Montura de pared orientable N.º de artículo: LDEB102G3WMB Montura de pared orientable e inclinable N.º... -
Page 25: Características Técnicas
CARACTERÍSTICAS TÉCNICAS Modelo: LDEB82G3 LDEB102G3 LDEB122G3 LDEB152G3 LDEB282G3 Tipo de producto: Altavoz de PA Altavoz de PA Altavoz de PA Altavoz de PA Altavoz de PA Tipo: Pasivo Pasivo Pasivo Pasivo Pasivo Tamaño del altavoz de 8" 10" 12" 15"... -
Page 26: Declaración Del Fabricante
Conectores de la salida Compatible Speakon Compatible Speakon Compatible Speakon Compatible Speakon Compatible Speakon de altavoz: Material de la caja: Contrachapado de Contrachapado de Contrachapado de Contrachapado de Contrachapado de 12 mm 12 mm 15 mm 15 mm 12 mm Acabado de la caja: Poliurea Poliurea... -
Page 27: Polski
Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems. Dalsze informacje na temat firmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM ŚRODKI OSTROŻNOŚCI... -
Page 28: Wprowadzenie
G3 Series – ® obejmujące takie rozwiązania marki LD Systems jak montaż na stojaku Dual-Tilt, wielokrotne punkty zawieszenia, zagłębienia ułatwiające pionowe zestawianie i ergonomiczne uchwyty – zostały zaprojektowane z myślą o koncertujących muzykach i wypożyczalniach sprzętu przy uwzględnieniu różnych sposobów montażu. Duży wybór akcesoriów Stinger obejmuje osprzęt do montażu na uchwytach smart wall i kratownicy oraz platformę... -
Page 29: Złącza
ZŁĄCZA INPUT Wejście z gniazdem głośnikowym kompatybilnym ze złączem Speakon (przyporządkowanie styków: 1+, 1-). Gniazda złączy INPUT i OUTPUT są połączone równolegle (2+, 2- nie są używane). Impedancja głośnika wynosi 8 Ω. OUTPUT Wyjście z gniazdem głośnikowym kompatybilnym ze złączem Speakon (przyporządkowanie styków: 1+, 1-). Przy podłączaniu należy zwrócić uwagę na impedancję... -
Page 30: Zastosowanie Jako Monitor Sceniczny
Nr art.: LDEB82G3PC Obrotowy wspornik ścienny Nr art.: LDEB82G3WMB Obrotowo-uchylny wspornik ścienny Nr art.: LDEB82G3WMB1 Zacisk Super do kratownicy Nr art.: LDEBG3SCP LDEB102G3: Pokrywa ochronna Nr art.: LDEB102G3PC Obrotowy wspornik ścienny Nr art.: LDEB102G3WMB Obrotowo-uchylny wspornik ścienny Nr art.: LDEB102G3WMB1 Zacisk Super do kratownicy Nr art.: LDEBG3SCP... -
Page 31: Dane Techniczne
DANE TECHNICZNE Numer modelu: LDEB82G3 LDEB102G3 LDEB122G3 LDEB152G3 LDEB282G3 Typ produktu głośnik PA głośnik PA głośnik PA głośnik PA głośnik PA Typ: pasywny pasywny pasywny pasywny pasywny Wielkość przetwornika 8" 10" 12" 15" 2 x 8" nisko-średniotono- wego: Wielkość przetwornika... - Page 32 Charakterystyka 70 – 20 000 Hz 65 – 20 000 Hz 58 – 20 000 Hz 50 – 20 000 Hz 58 – 20 000 Hz częstotliwościowa: Poziom ciśnienia aku- 95 dB 96 dB 99 dB 100 dB 97 dB stycznego (1 W/1 m) Maksymalny poziom 119 dB...
-
Page 33: Deklaracje Producenta
DEKLARACJE PRODUCENTA GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: https://cdn-shop.adamhall. com/media/pdf/Manufacturers-Declarations-LDSYSTEMS_DE_EN_ES_FR.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z firmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail Info@adamhall.com / +49 (0)6081 / 9419-0. PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU (Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż... -
Page 34: Italiano
Quest‘apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un‘azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto LD Systems. -
Page 35: Introduzione
Tutte le casse degli Stinger ® garantire la massima robustezza e una durata senza pari. Integrando uno stativo a doppia inclinazione LD Systems, molteplici punti di sospensione, incassi per impilabilità e manici ergonomici, la serie Stinger G3 è stata progettata per i musicisti in tournée, le aziende di noleggio e le applicazioni ®... -
Page 36: Connessioni
CONNESSIONI INPUT Ingresso con presa per altoparlante speakON compatibile (assegnazione pin 1+, 1−). Le prese di collegamento INPUT e OUTPUT sono cablate in parallelo (i pin 2+ e 2− non sono collegati). L’altoparlante ha un’impedenza di 8 ohm. OUTPUT Uscita con presa per altoparlante speakON compatibile (assegnazione pin 1+, 1−). Durante l’inoltro del segnale, prestare attenzione all’impedenza complessi- va del sistema per evitare danni al finale di potenza collegato. -
Page 37: Utilizzo Come Monitor Da Palcoscenico
Montaggio a parete orientabile Codice art.: LDEB82G3WMB Montaggio a parete orientabile e basculante Codice art.: LDEB82G3WMB1 Morsetto Super Clamp per tralicci Codice art.: LDEBG3SCP LDEB102G3: Custodia protettiva Codice art.: LDEB102G3PC Montaggio a parete orientabile Codice art.: LDEB102G3WMB Montaggio a parete orientabile e basculante Codice art.: LDEB102G3WMB1... -
Page 38: Dati Tecnici
DATI TECNICI Numero del modello: LDEB82G3 LDEB102G3 LDEB122G3 LDEB152G3 LDEB282G3 Tipo di prodotto: Altoparlante PA Altoparlante PA Altoparlante PA Altoparlante PA Altoparlante PA Tipo: Passivo Passivo Passivo Passivo Passivo Dimensioni driver 8" 10" 12" 15" 2 x 8" bassi/medi: Dimensioni driver... -
Page 39: Dichiarazioni Del Fabbricante
Connessioni di uscita Compatibile Speakon Compatibile Speakon Compatibile Speakon Compatibile Speakon Compatibile Speakon altoparlante: Materiale della cassa: Legno compensato Legno compensato Legno compensato Legno compensato Legno compensato da 12 mm da 12 mm da 15 mm da 15 mm da 12 mm Superficie della cassa: Poliurea Poliurea... - Page 40 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 05...
