Summary of Contents for Aspes ACPP600A1IX

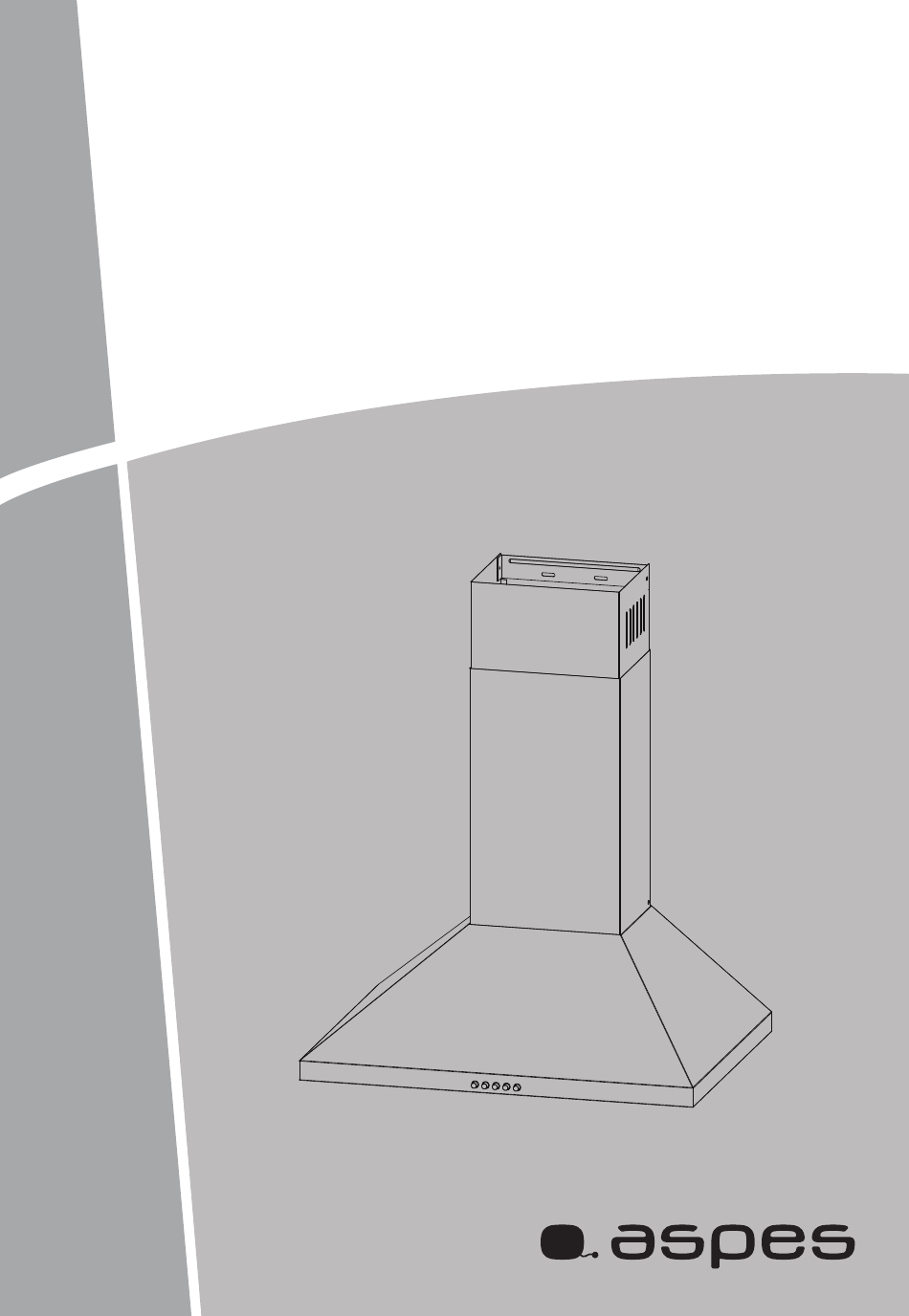

- Page 1 COOKER HOOD INSTRUCTION MANUAL Read this manual carefully before operation Pictures in this manual are for reference only, the product in kind prevail. ACPP600A1IX ACPP900A1IX...
-
Page 2: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. - Page 3 COMPONENTS Ref. Qty. Product Components Hood Body, complete with: Controls, Light, Blower, Filter. Lower Decorative Chimney Upper Decorative Chimney ( optional ) Flange ( optional ) The Activated Charcoal filter ( optional ) Qty. Documentation Instruction Manual Qty . Ref. Installation Components Screws 5 x 50 Wall Plugs...
- Page 4 DIMENSIONS unit：mm 598/898 Min. Min. 650mm 650mm EN-4...
-
Page 5: Installation
INSTALLATION WALL DRILLING AND BRACKET FIXING Vertical reference line As a first step, proceed with the following drawings: A vertical line up to the ceiling or up to the upper limit, at the center of the area in which the hood is to be fitted. -
Page 6: Ducted Version Air Exhaust System
Fix the brackets (Optional): Drill holes at the marked points with a ɸ10 mm drill bit. Insert the Wall Plugs 11 into the holes. Screw 2 screws 10 (5 x 50) to Wall Plugs 11 at the horizontal line A; the four fifth length of the screws 10 (5 x 50) was screwed into the Wall Plugs 11. -
Page 7: Chimney Assembly
CHIMNEY ASSEMBLY The chimney can only be installed with exhausting hood. Lower Decorative Chimney Fix the Lower Decorative Chimney to the hood body with 2 screws 12 (4.2 x 9.5) supplied with the hood. Upper Decorative Chimney Fix the upper chimney onto the bracket 21 with 2 screws 12 (4.2 x 9.5) supplied with the hood. ... -
Page 8: Maintenance
MAINTENANCE GREASE FILTERS CLEANING METAL SELF-SUPPORTING GREASE FILTERS The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. Remove the filters one by one pushing them towards the back side of the hood unit and simultaneously pulling downwards. -
Page 9: Light Replacement
LIGHTING LIGHT REPLACEMENT For rectangular LED : Remove the grease filter. Remove the light by levering its fitting from the hood body (this may require pressure or force to be applied). Disconnect the connector of the light. Replace the light with a new one of the same type,making sure that you connect the light with the ... -
Page 10: Troubleshooting
TROUBLE SHOOTING Fault Cause Solution The blades are blocked. Check the blades. The capacitor is damaged. Replace capacitor. Light on, but The motor is damaged. Replace motor. motor does not The internal wiring of motor is cut off/ work Replace motor. disconnected. -
Page 11: Campana Extractora
CAMPANA EXTRACTORA MANUAL DE USUARIO Lea este manual cuidadosamente antes de utilizar el producto. Las imágenes de este manual son solo de referencia, prevalecen los productos en especie. ACPP600A1IX ACPP900A1IX... -
Page 12: Recomendaciones Y Sugerencias
RECOMENDACIONES Y SUGERENCIAS Las instrucciones de uso se aplican a varias versiones de este dispositivo. En consecuencia, puede encontrar descripciones de características individuales que no se aplican a su dispositivo específico. INSTALACIÓN • El fabricante no será responsable por los daños que resulten de una instalación incorrecta o inapropiada. - Page 13 COMPONENTES Ref. Qty. Componentes del producto Cuerpo de la campana, completo con: Controles, Luz, motor, Filtro. Chimenea decorativa inferior Chimenea decorativa superior (opcional) Adaptador de tubo de extracción (opcional) Filtro de carbón activo (opcional) Qty. Documentación Manual de instrucciones Qty . Ref.
- Page 14 DIMENSIONES unidad：mm 598/898 Min. Min. 650mm 650mm ES-4...
-
Page 15: Instalación
INSTALACIÓN PERFORACIÓN DE PAREDES Y FIJACIÓN DE SOPORTE Línea de referencia vertical Como primer paso, proceda con los siguientes dibujos: • Una línea vertical hasta el techo o hasta el límite superior, en el centro del área en la que se instalará... - Page 16 Fijar los soportes (opcional): • Perfore orificios en los puntos marcados con una broca de ɸ10 mm. • Inserte los Tacos de Pared 11 en los orificios. • Atornille 2 tornillos 10 (5 x 50) a los Tacos de Pared 11 en la línea horizontal A; los cuatro quintos de longitud de los tornillos 10 (5 x 50) se atornillaron en los Tacos de Pared 11.
-
Page 17: Montaje De La Chimenea
MONTAJE DE LA CHIMENEA La chimenea solo se puede instalar con campana extractora. Chimenea decorativa inferior Fije la chimenea decorativa inferior al cuerpo de la campana con 2 tornillos 12 (4.2 x 9.5) suministrados con la campana. Chimenea decorativa superior Fije la chimenea superior en el soporte 21 con 2 tornillos 12 (4.2 x 9.5) suministrados con la ... -
Page 18: Mantenimiento
MANTENIMIENTO FILTROS DE GRASA LIMPIEZA DE LOS FILTROS DE GRASA DE METAL • Los filtros deben limpiarse cada 2 meses de funcionamiento, o con mayor frecuencia para un uso particularmente intenso, y pueden lavarse en un lavaplatos. • Retire los filtros uno por uno, empujándolos hacia la parte posterior de la unidad de la cubierta y simultáneamente tirando hacia abajo. - Page 19 LUCES SUSTITUCIÓN DE LA LUZ LEDs rectangulares : Retire el filtro de grasa. Retire la luz haciendo palanca en el cuerpo de la campana (esto puede requerir presión o fuerza para aplicarse). Desconecte el conector de la luz. ...
-
Page 20: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Causa Razón Solución Las aspas estan bloqueadas. El condensador está dañado. Reemplazar el condensador. La luz se El motor está dañado. Cambie el motor. enciende, pero El cableado interno del motor está el motor no Cambie el motor. cortado / desconectado. - Page 23 902 99 69 01 / 944 04 14 08...
- Page 24 IMPORTED BY B73737553 C/ Ciudad de Cartagena, 20. Paterna (46988). SPAIN. P/N:16173000A21731...
