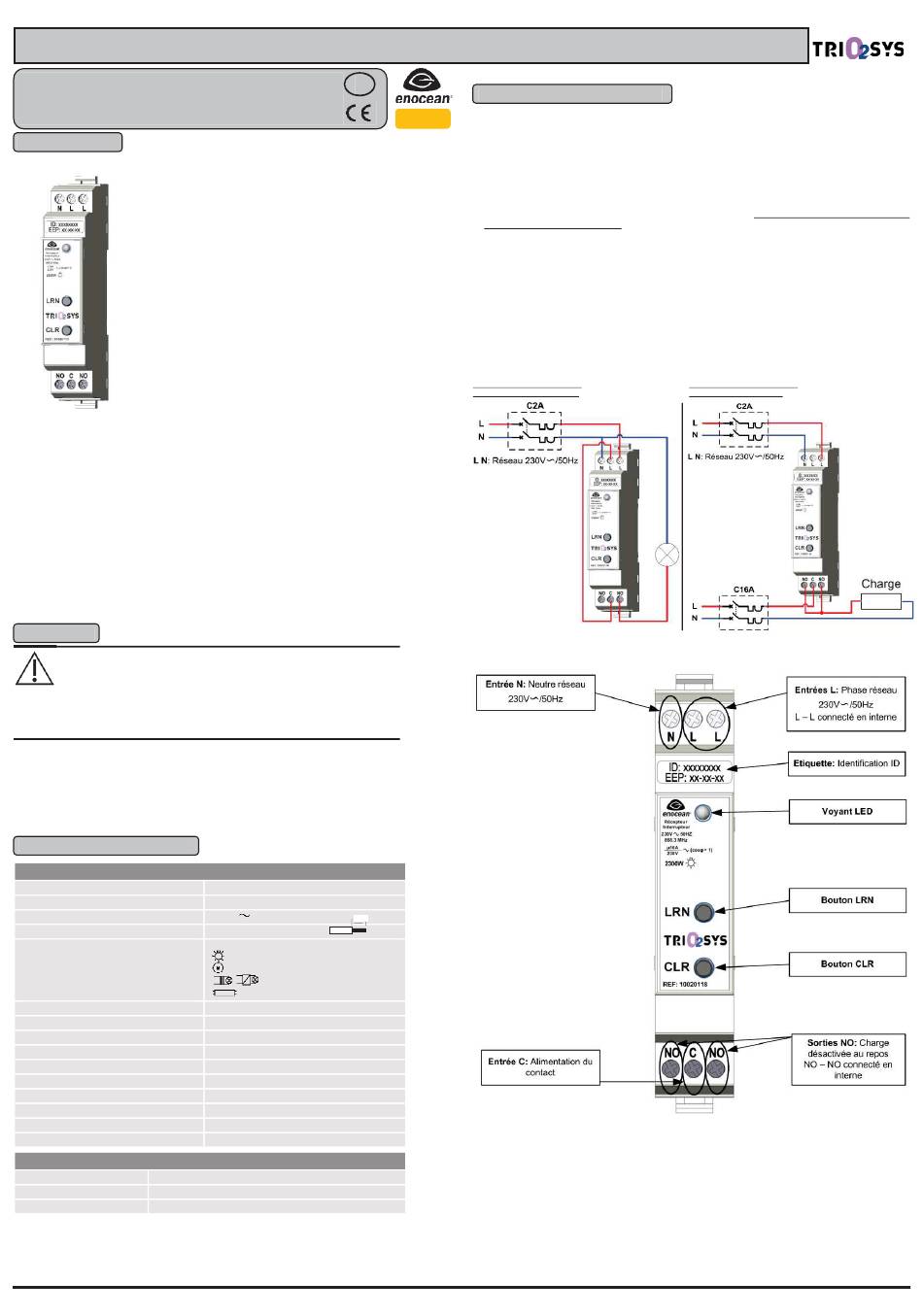

Notice d'installation et d'utilisation
Récepteur interrupteur 1 canal 16A multifonction modulaire
Réf. 10020118
1. Généralités
1.1 Utilisation
Le récepteur interrupteur 1 canal multifonction modulaire TRI
10020118 sert à recevoir les signaux radio provenant d'émetteurs
interrupteur ou de capteur TRI
Conçu pour la commutation de charges résistives, de lampes à
incandescence, halogène, tubes fluorescent, lampes halogène TBT avec
transformateur ferromagnétique et électronique, contacteur de puissance
ou petit moteur.
Le récepteur 10020118 est muni de la fonction « répéteur » (voir §6.5).
Les fonctions de Remote Commissioning (ReCom), défini par l'Alliance
EnOcean, sont compatible avec le récepteur 10020118. Ceux-ci permettent
une configuration à distance du récepteur (voir §6.7).
Avant toute utilisation, les émetteurs doivent être affectés à un récepteur.
Chaque capteur ou émetteur peut commander un nombre illimité de
récepteurs.
Remarque : Lire attentivement la notice d'utilisation avant la mise en
service.
1.2 Clauses de garantie
Cette notice d'utilisation fait partie intégrante de l'appareil et de nos conditions de garantie. Elle doit être
remise systématiquement à l'utilisateur. Nous nous réservons le droit de modifier sans préavis la
construction technique des appareils. Les produits TRI
en ayant recours aux technologies ultramodernes et en tenant compte des directives nationales et
internationales en vigueur. Si toutefois un défaut apparaissait, TRI
comme suit, sans préjudice des droits du consommateur final résultant du contrat de vente vis-à-vis de
son revendeur :
En cas de l'exercice d'un droit légitime et régulier, TRI
l'appareil ou livrera un appareil sans défaut. Toute revendication allant au-delà et toute demande de
réparation de dommages consécutifs est exclue.
Un défaut légitime existe si l'appareil est inutilisable au moment de sa livraison au consommateur final en
raison d'un vice de construction, de fabrication ou si son utilisation pratique est considérablement limitée.
La garantie est annulée en cas d'usure naturelle, d'utilisation incorrecte, de branchement incorrect,
d'intervention sur l'appareil ou d'influence extérieure. La durée de la garantie est de 24 mois (date de
facture). Le droit français est applicable pour le règlement des droits à la garantie.
2. Sécurité
ATTEN ATTENTION ! Risque de choc électrique ! (Voir UTE C18-150) L'appareil contient des
composants internes sous tension. Risque de lésions corporelles en cas de contact !
Toute Toutes les interventions sur le réseau d'alimentation et sur l'appareil doivent être
effec effectuées uniquement par des professionnels autorisés.
• Avant toute intervention, mettre l'appareil hors tension.
• Sécuriser l'appareil contre une remise sous tension.
• Vérifier l'absence de tension dans l'appareil.
• Refermer soigneusement le boîtier avant la remise sous tension.
Tenir compte des points suivants :
• Les lois, normes et directives en vigueur.
• La notice d'utilisation de l'appareil ainsi que les règles de l'art au moment de l'installation.
• Une notice d'utilisation ne peut donner que des consignes de nature générale. Elles doivent être
interprétées dans le contexte d'une installation spécifique.
L'appareil est prévu exclusivement pour une utilisation conforme à sa destination. Toute intervention ou
modification par l'utilisateur est interdite ! Ne pas l'utiliser en liaison avec d'autres appareils dont le
fonctionnement pourrait mettre en danger les personnes, les animaux ou les biens.
3. Caractéristiques techniques
Caractéristiques générales
Fréquence d'émission
Puissance d'émission
Alimentation électrique
Capacité des bornes
Sortie (sans potentiel)
1 contact à micro distance (µ)
d'ouverture des contacts, I =100mA
min
Profil EEP du récepteur
Catégorie du récepteur
Nombre de module
Type de montage
Puissance consommée
Température ambiante
Température de stockage
Humidité ambiante
Degré de protection
Altitude d'installation
Portée dans les bâtiments
Maçonnerie 20m, à travers 3 parois maximum
Béton armé 10m, à travers 1 paroi/plafond au maximum
Placoplatre / Bois 30m, à travers 5 parois maximum
Remarque : La portée entre l'émetteur et le récepteur diminue à mesure que la distance augmente. En
cas de liaison à vue, la portée est d'env. 30 m dans des corridors et de 100 m dans des halls. La portée
peut être augmentée avec un répéteur TRI
Respecter une portée minimum de 10 cm entre émetteur et récepteur.
TOC2104NUaa_0921
F
0
SYS (voir tableau de compatibilité §6.1).
2
0
SYS sont fabriqués et leur qualité est contrôlée
2
0
SYS s'engage à remédier au défaut
2
0
SYS, à son seul gré, éliminera le défaut de
2
De 868,0 MHz à 868,6 MHz
+10 dBm
230V / 50 Hz
7mm
1x1,5² à 2,5² max rigide
max µ16A/3500VA résistif (cos φ=1)
2300W incandescent/halogène
800W inductif (cos φ= 0,4 à 0,6)
/ / / 1500W/2300W TBT halogène
1000W fluorescent
(Non compensé) (Non
D2-01-01
2
1 module de 17.5 mm
Montage sur rail DIN
3W
De -10°C à +45°C
De -20°C à +80°C
De 0 à 75%hr (sans condensation)
IP20 avec plastron
2000m max.
0
SYS .
2
4. Installation et mise en service
4.1 Consignes de sécurité
ReCom
L'installation et la mise en service doivent être effectuées uniquement par des électriciens professionnels
autorisés. Il est nécessaire de mettre l'installation électrique hors tension avant de le raccorder au réseau
(230V~/50Hz). Se conformer à la législation et aux normes en vigueur dans le pays où l'appareil est
utilisé.
0 4.2 Installation
SYS
2
•
Ce produit est construit pour une utilisation en intérieur. Il est sans entretien.
• Ce produit est prévu pour un montage exclusivement sur rail DIN horizontal, dans un tableau électrique
(monté sur une paroi verticale) avec installation obligatoire d'un plastron qui devra être relié à la terre
de l'installation s'il est métallique.
• Pour une conformité à la norme de référence la hauteur du plastron (par rapport au-dessus du rail DIN)
doit être au maximum à 48 mm avec une épaisseur minimum de 1 mm.
• Ne JAMAIS monter le récepteur dans un boîtier en métal ou à proximité immédiate d'objets métalliques
de grande taille.
• Un montage à proximité du sol ou sur le sol n'est pas autorisé. Merci de vous référez aux normes
d'installation de chaque pays.
• Bien que les sorties NO soit reliées en interne, pour des puissances supérieures à 400W il est
obligatoire de les relier en externe.
• Protéger la ligne d'alimentation du produit par un disjoncteur sectionneur 2A courbe C adapté au lieu
d'installation.
• Pour les puissances commandées de plus de 400W, le contact de sortie doit être alimentée avec la
même phase d'alimentation, que le produit, mais protégée séparément par un disjoncteur sectionneur
16A courbe C adapté au lieu d'installation.
Schéma de raccordement pour
application éclairage ≤ 400W :
4.3 Description du raccordement

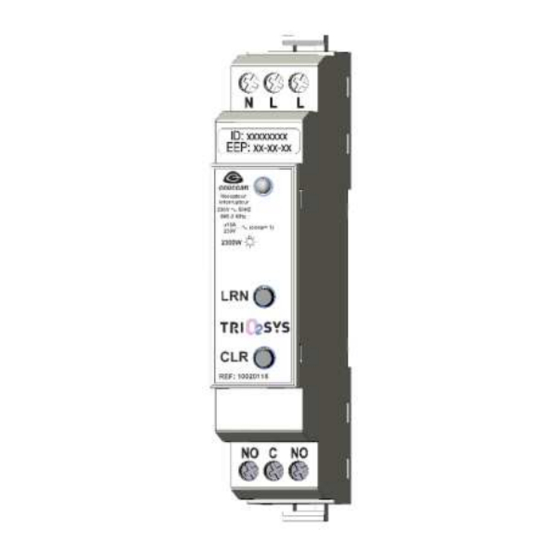

– Description du raccordement du récepteur interrupteur 1 canal 16A multifonction :
4.4 Mise en service
• Mettre l'installation électrique sous tension après la pose.
• Programmer l'émetteur sur le récepteur (voir § 5).
Schéma de raccordement pour
charge résistive ≤ 3500W :
1/6
