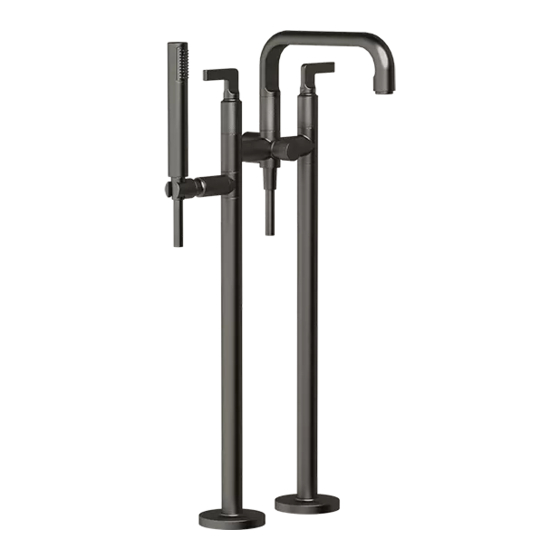

Summary of Contents for Gessi INCISO 58029

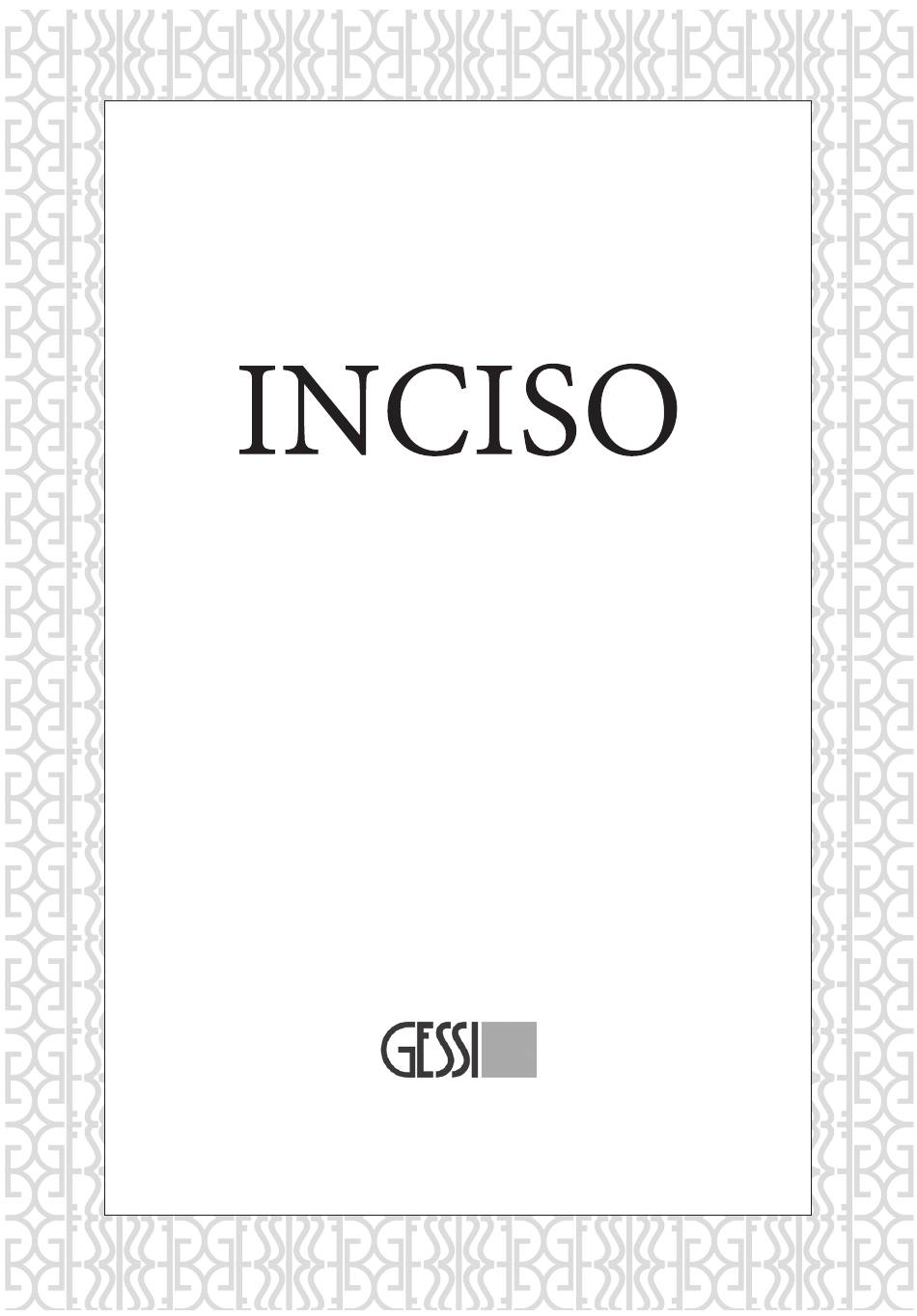

- Page 1 PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN PROGRAMA MEZCLADORES BAÑO Art. 58028 Art. 58029 Art. 58128 Art. 58129 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
-
Page 2: Caution - Warning
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or even break the product, and present a potential hazard and danger to safety, health and/or property. Following are the technical data with respect to the installation of Gessi plumbing products. ► W orkingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In case of higher working pressure use a pressure reducer valve. - Page 3 Ci-dessous nous indiquons les données techniques concernant l’installation des produits sanitaires Gessi. ► L apressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
- Page 4 1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos relativosalainstalacióndelosproductosdegriferíaGessi. ► L apresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión. ►Presiónmáximadeensayodurantelainstalación:8bar(116psi). ► E vitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente. Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden...
- Page 5 PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES ART. 58028 ART. 58029...
- Page 6 PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES ART. 58128 ART. 58129...
-
Page 7: Données Techniques
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES Before installation and setting to work Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers. - Page 8 PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES 1/8” 1/8” [3 mm] [2,5 mm] 3/16” 1/4” [4 mm] [6 mm] - Installation tools - Outils nécessaires pour l’installation - Herramienta necesaria para la instalación...
- Page 9 PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES ONLYFOR ART.58029-58129 Package content: A - Mixer B - Handshower C - Flexible hose D - Tightening screws E - Supply spout F - Swiveling support for hand shower Contenu de l’emballage: A - Mèlangeur B - Douchette C - Flexible pour la douchette D - Vis de fixation...
-
Page 10: Installation - Installation - Instalación
INSTALLATION - INSTALLATION - INSTALACIÓN Fig. 1 Fig. 2 1/8” [2,5 mm] Fig. 3 Fig. 4 1/8” [2,5 mm]... - Page 11 INSTALLATION - INSTALLATION - INSTALACIÓN Fig. 5 Fig. 6 Fig. 7 1/8” [3 mm]...
- Page 12 INSTALLATION - INSTALLATION - INSTALACIÓN Fig. 8 Fig. 9 1/4” [6 mm] COLD Fig. 10 3/16” [4 mm]...
- Page 13 INSTALLATION - INSTALLATION - INSTALACIÓN Fig. 11 Fig. 12...
- Page 14 INSTALLATION - INSTALLATION - INSTALACIÓN Fig. 13 Fig. 14 1/8” [2,5 mm] ONLYFOR ART.58029-58129...
- Page 15 WORKING - FONCTIONNEMENT - FUNCIONAMIENTO Fig. 15 Fig. 16 COLD...
-
Page 16: Maintenance
MAINTENANCE - ENTRETIEN - MANUTENCIÓN MAINTENANCE • S houlditbenecessarytoreplaceoneormorecomponents,contactanauthorized retailerorvisitWWW.GESSI.COM •Productmaintenanceshouldbemadeonlybyqualifiedstaff ENTRETIEN • S ’ilestnécessairederemplacerunouplusieurscomposants,contacteruncentre autoriséouvisiterlesiteWWW.GESSI.COM •L’entretienduproduitnedoitêtreeffectuéquepardupersonnelqualifié MANUTENCIÓN • E nelcasodequeseanecesarioremplazarunoomáscomponentes,contacten conunrevendedorautorizadoovisitenelsitioWWW.GESSI.COM •Encarguensóloapersonalcalificadoparaelmantenimientodelproducto... - Page 17 MAINTENANCE - ENTRETIEN - MANUTENCIÓN HEADVALVE REPLACEMENT - SUBSTITUTION DE LA TÊTE - SUSTITUCIÓN DE LA MONTURA 1/8” Fig. 1 Fig. 2 Fig. 3 1/8” [2.5 mm] 13/16” [2.5 mm] [20 mm] Fig. 4 Fig. 5 Fig. 6 11/16” [17 mm] Not supplied...
- Page 18 MAINTENANCE - ENTRETIEN - MANUTENCIÓN DIVERTER REPLACEMENT - SUBSTITUTION DU DEVIATEUR - SUSTITUCIÓN DEL DESVIADOR Fig. 1 Fig. 2 Fig. 3 1/8” [2.5 mm] Fig. 4 Fig. 5...
- Page 19 MAINTENANCE - ENTRETIEN - MANUTENCIÓN AERATOR CLEANING / REPLACING - NETTOYAGE / SUBSTITUTION DE L’AERATEUR - LIMPIEZA / SUSTITUCIÓN DEL AIREADOR Fig. 1 Fig. 2...
- Page 20 GIS002630-R2...
