oluce COUPE 3320R Mounting Instructions

COUPÉ
3320R
designer Joe Colombo
ISTRUZIONI PER IL MONTAGGIO
MOUNTING INSTRUCTIONS
INSTRUCTION POUR LE MONTAGE
MONTAGEANLEITUNG
IT - Istruzioni per il montaggio:
1) Inserire il cavo d'alimentazione
ed il cilindro nel tubo di
sostegno.
2) Fissare il cilindro mediante la
manopola.
3) Avvitare la ghiera.
4) Infilare il cavo nell'occhiello.
5) Innestare il tubo nello spinotto.
6) Fissare il tubo allo spinotto
mediante la vite.
7) Concluso il montaggio,
collegare i faston ed in seguito,
alloggiarli nella "testa",
passando dalla fresatura.

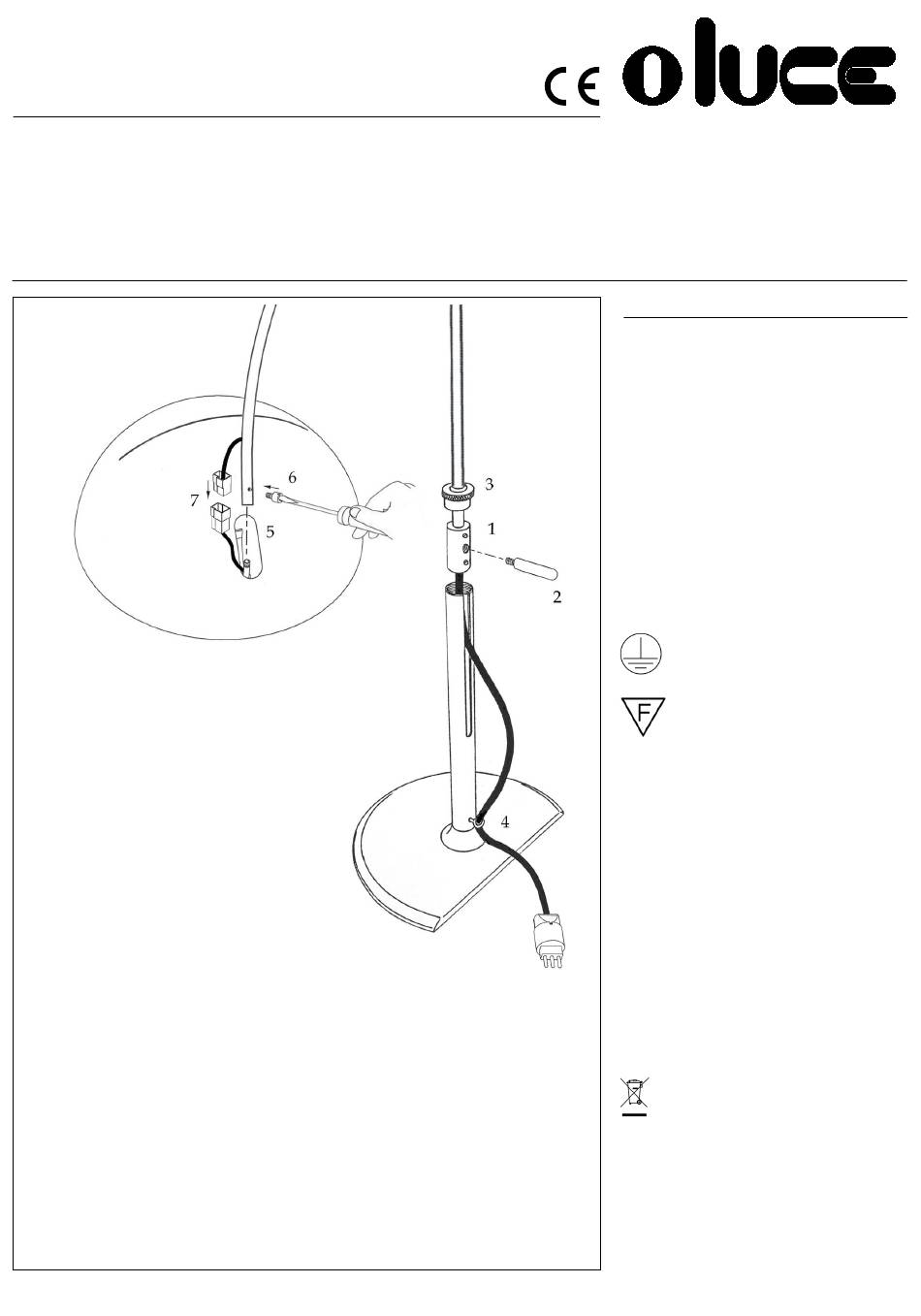

EN - Assembly instructions:
1) Slip flex and cylinder into
support sistem.
2) Fasten cylinder by means of
knob.
3) Tighter ring nut.
4) Slip flex through guide ring.
5/6) Insert stem into pin and
secure by tightening screw.
7) Once assembly is complete,
connect the fastons and then
place them in the "head", via
the milling.
fig. 1
FR - Instructions pour le montage:
1) Enfiler le càble èlectrique et le
manchon dans la tige de support.
2) Fixer le manchon à l'aide de la
poignèe.
3) Visser la bague.
4) Enfiler le càble èlectrique dans
l' anneau.
5) Placer la tige sur la cheville.
6) Fixer le tout au moyen de la vis.
7) Lorsque le montage est terminè,
relier les fastons puis les placer
dans la "tete" en passant par le
frisage.
DE - Montagenanleitung:
1) Das stromkabel und den
zylinder in das staenderrohr
einfuegen.
2) Den zylinder mit stift befestigen.
3) Den ring aufschrauben.
4) Das kabel in den fuehrugsring
einziehen.
5) Das rohr mit dem zapfen.
6) Verbinden und mit der schraube
feststellen.
7) Nach abschluss der montage die
faston anschilieBen sowine
danach im "kopfteil" uber die
frasung einfugen.
O luce
S.r.l.
Via Brescia, 2 - 20097 San Donato Milanese (Mi) - Italia
Tel. +39 2 9849 1435 - Fax +39 2 9849 0779
http://www.oluce.com - e-mail : info@oluce.com
3320R - 1 x max 100W(E27) ↑ 190-240 →160 cm
IT - Per la sicurezza elettrica ed il corretto montaggio
della lampada seguire la sequenza delle immagini.
Disinserire la rete di alimentazione prima di interveni-
re sulla lampada. Per pulire la lampada non
usare detergenti abrasivi.
EN - For electrical safety and a correct lamp assembly,
follow the sequence of the pictures. Cut off the electrical
current before any intervention on the lamp. Do not use
abrasive detergents when cleaning the lamp.
FR - Pour la sécurité életctrique et un montage correct
de la lampe, suivre la sèquence des images.Débrancher
le courant électrique avant d'intervenir sur la lampe.
Ne pas employer de détergents abrasifs
pour nettoyer la lampe.
DE - Zwecks der elektrischen Sicherheit und zur
korrekten Montage, die Reihenfolge der Abbildungen
verfolgen.Vor Handhabung der Lampe, elektrischen
Strom ausschalten. Keine ätzenden Reinigungsmittel
zum Säubern der Lampe verwenden.
CLASSE I - CLASS I - CLASSE I - KLASSE I
Terra • Ground • Terre • Sicherheitserdunh
IT - Il simbolo indica l'idoneità degli
apparecchi al montaggio diretto su superfici
normalmente infiammabili.
EN - The symbol indicates the suitability of fixtures to be
mounted directly on normally infammable surfaces.
FR - Le symbole indique que les appareils sont indiqués
pour être monté directement sur des surfaces normale-
ment inflammables.
DE - Das Symbol zeigt an, ob die Geräte dazu geeignet
sind, auf normal entflammbaren Oberflächen
angebracht zu werden.
IT - COLLEGAMENTO DEL CAVO DI TIPO Y:
di danneggiamento del cavo di alimentazione, questo deve
essere sostituito dall'assistenza o dal personale qualificato.
EN - CONNECTION OF CABLE TYPE Y:
power cable damage it has to be replaced by costumer
service or by the qualified personnel.
FR - CONNEXION DU CÂBLE TYPE (RÉF) Y:
dommage du câble électrique le câble doit être remplacé par
le service clientèle ou par du personnel qualifié.
DE - KABELANSCHLUSS TYP Y:
Speisekabels muss dieses vom Kundendienst oder vom
Fachpersonal ausgewechselt werden.
IT - Questo prodotto non deve essere smaltito
come un rifiuto municipale misto, effettuare una
raccolta separata.
EN - This product must not be discarded as the responsi-
bility of the City sanitation, it must be gathered together
separately and discarded.
FR - Ce produit ne doit pas etre mis avec les ordures
municipales, il faut effectuer un ramassage séparé.
DE - Dieses Produkt darf nicht als Gemeindekehricht
entsorgt werden. Entsorgung muss getrennt erfolgen.
in caso
in case of
en cas de
Bei Beschädigung des
