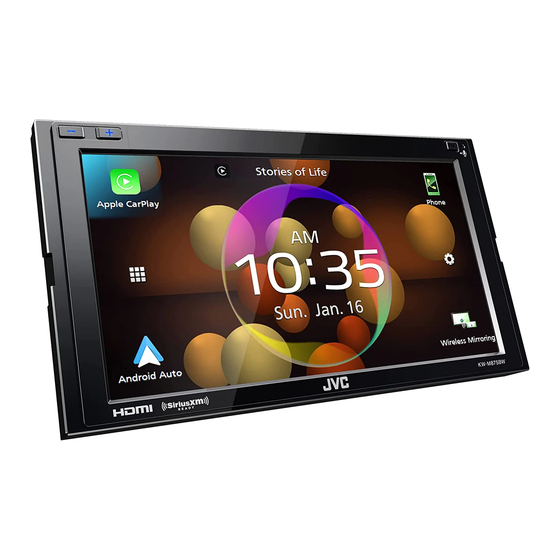

JVC KW-M875BW Quick Start Manual

Monitor with receiver
Hide thumbs Also See for KW-M875BW:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
© 2021 JVCKENWOOD Corporation
KW-M875BW
MONITOR WITH RECEIVER
Quick Start Guide
MONITEUR AVEC RÉCEPTEUR
Guide de démarrage rapide
MONITOR CON RECEPTOR
Guía de inicio rápido
• Updated information (the latest Instruction Manual, system updates, new
functions, etc.) is available from
<https://www.jvc.net/cs/car/>.
• Les informations les plus récentes (dernier mode d'emploi, mises à jour
du système, nouvelles fonctions, etc.) sont disponibles sur
<https://www.jvc.net/cs/car/>.
• Encontrará la información actualizada (el Manual de instrucciones más
reciente, las actualizaciones del sistema, las nuevas funciones, etc.) en
<https://www.jvc.net/cs/car/>.
Hi-Res Audio logo and Hi-Res Audio
Wireless logo are used under license
from Japan Audio Society.
B5K-0860-00 (K)
