AIR HOCKEY CONVERTIBLE 7 FEET - MODÈLE TORONTO

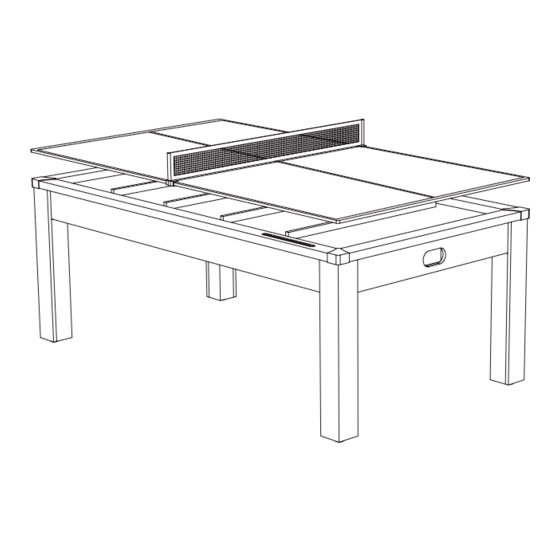

7 FEET DINING/AIR HOCKEY TABLE - TORONTO EDITION
Copyright De Faugères. All Rights Reserved.
JG FASHION SARL | 450 ROUTE DE BORDENOUD | 38110 DOLOMIEU | FRANCE
www.defaugeres.eu
De Faugères est une marque enregistrée par JG Fashion SARL.
Produits importés par JG Fashion SARL. Fabriqué en Chine.
De Faugères is registered by JG Fashion SARL. Imported by JG Fashion SARL. Made in China.
MANUEL D'ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
x2
Advertisement
Related Manuals for De Faugères TORONTO EDITION
Summary of Contents for De Faugères TORONTO EDITION
- Page 1 MANUEL D’ASSEMBLAGE ASSEMBLY INSTRUCTIONS AIR HOCKEY CONVERTIBLE 7 FEET - MODÈLE TORONTO 7 FEET DINING/AIR HOCKEY TABLE - TORONTO EDITION Copyright De Faugères. All Rights Reserved. JG FASHION SARL | 450 ROUTE DE BORDENOUD | 38110 DOLOMIEU | FRANCE www.defaugeres.eu De Faugères est une marque enregistrée par JG Fashion SARL.
- Page 2 TABLE DES MATIÈRES TABLE OF CONTENTS ▪ PAGE 3-8 ▪ ASSEMBLAGE DU CADRE & PLATEAU ▪ SIDE FRAME & PLAYFIELD ASSEMBLY ▪ PAGE 9 ▪ ASSEMBLAGE DES PIEDS ▪ LEGS ASSEMBLY ▪ PAGE 10 ▪ ASSEMBLAGE DES PLATEAUX DINATOIRES Optionnel ▪...
- Page 3 ÉTAPE 1 : ASSEMBLAGE DU CADRE & PLATEAU STEP 1 : SIDE FRAME & PLAYFIELD ASSEMBLY Plateau de jeu - 1pc Rebord latéral long - 2pcs Rebord latéral court - 2pcs Cadre latéral long - 2pcs Playfield - 1pc Long side panel - 2pcs Short side panel - 2pcs Side apron - 2pcs Cadre latéral court - 2pcs...
- Page 4 ÉTAPE 1 : ASSEMBLAGE DU CADRE & PLATEAU STEP 1 : SIDE FRAME & PLAYFIELD ASSEMBLY Vis F4x45mm - 8pcs Butoir - 2pcs Palet - 2pcs Screw F4x45mm - 8pcs Pusher - 2pcs Puck - 2pcs...
- Page 5 ÉTAPE 1 : ASSEMBLAGE DU CADRE & PLATEAU STEP 1 : SIDE FRAME & PLAYFIELD ASSEMBLY L’ensemble des équerres doivent pointer vers le bas. All square brackets should be pointing downwards.
- Page 6 ÉTAPE 1 : ASSEMBLAGE DU CADRE & PLATEAU STEP 1 : SIDE FRAME & PLAYFIELD ASSEMBLY...
- Page 7 ÉTAPE 1 : ASSEMBLAGE DU CADRE & PLATEAU STEP 1 : SIDE FRAME & PLAYFIELD ASSEMBLY Positionner le support (#6) au plus proche de l’équerre. Assembly the beam(#6) and position it close to the L-shaped angle iron.
- Page 8 ÉTAPE 1 : ASSEMBLAGE DU CADRE & PLATEAU STEP 1 : SIDE FRAME & PLAYFIELD ASSEMBLY...
- Page 9 ÉTAPE 2 : ASSEMBLAGE DES PIEDS STEP 2 : LEGS ASSEMBLY #18B Pied - 4pcs Vérin réglable - 4pcs Vis 5/16’’x28mm - 16pcs Rondelle 5/16’’x23mm - 16pcs Leg - 4pcs Leg leveler - 4pcs Bolt 5/16’’x28mm - 16pcs Washer 5/16’’x23mm - 16pcs #18B Ne pas visser les vérins au maximum, l’ajustement doit se faire une fois la table retournée.
- Page 10 ÉTAPE 3 : ASSEMBLAGE DES PLATEAUX DINATOIRE STEP 3 : DINING-TOP ASSEMBLY Plateau gauche - 1pc Plateau droit - 1pc Support plateau - 4pcs Left-side table top - 1pc Right-side table top - 1pc Table-top support - 4pcs Positionner à intervalle régulier supports...
- Page 11 ÉTAPE 3 : ASSEMBLAGE DES PLATEAUX PING-PONG STEP 3 : PING PONG/DINING-TOP ASSEMBLY Plateau gauche - 1pc Plateau droit - 1pc Support plateau - 4pcs Filet - 1pc Left-side table top - 1pc Right-side table top - 1pc Table-top support - 4pcs Net - 1pc Support filet - 2pcs Raquette - 2pcs...
