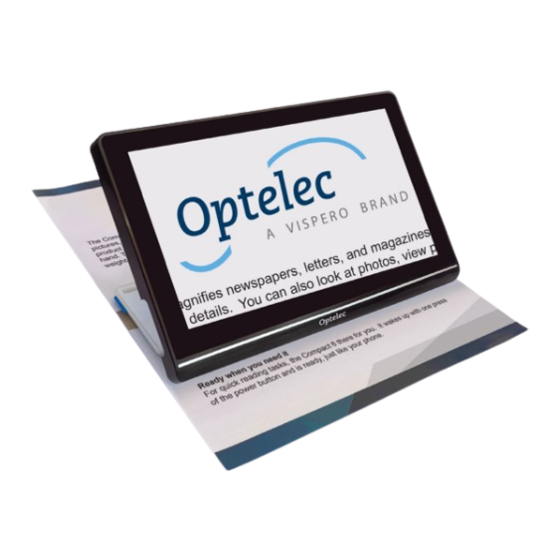

Optelec Compact 8 Setup And User's Manual
  1. Manuals
  2. Brands
  3. Optelec Manuals
  4. Touchscreen
  5. Compact 8
  6. Setup and user's manual

Optelec Compact 8 Setup And User's Manual

Hide thumbs Also See for Compact 8:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 3

Quick Links

Download this manual
Compact 8
Setup and Use
Einrichtung und Benutzung
Instrucciones de uso
Configuration et utilisation
Configurazione ed uso
Installatie en gebruik
2022-12
UDC-000383A

Advertisement

loading
Need help?

Need help?

Do you have a question about the Compact 8 and is the answer not in the manual?

Questions and answers

Related Manuals for Optelec Compact 8

Summary of Contents for Optelec Compact 8

  • Page 1 Compact 8 Setup and Use Einrichtung und Benutzung Instrucciones de uso Configuration et utilisation Configurazione ed uso Installatie en gebruik 2022-12 UDC-000383A...
  • Page 2 Français – Configuration et utilization..57 Italiano – Configurazione ed uso ..Nederlands – Installatie en gebruik ..63 Compact 8...
  • Page 3 Compact 8 Setup and Use Learn more about Compact 8 in Advanced Features and Functions, available for download using the link or QR code below. For questions, contact your distributor or Optelec headquarters. us.Optelec.com/Support...
  • Page 4 6. Press and hold the orange button on the top of the device for 4 seconds. When you see a splash screen, Compact 8 is powering up. 7. Choose your language, then start using Compact 8 in Live view! Compact 8...
  • Page 5 2022-12 Compact 8 UDC-000383A...
  • Page 6 Open the stand to read with the desktop camera Place the device on a flat surface. Use one hand to stabilize the device and the other hand to push the blue tab at the top of the stand. Push out until the stand is fully extended. Compact 8...
  • Page 7 Close the stand to see objects a short distance away The distance camera is ideal for viewing labels, receipts, or menus. Compact 8...
  • Page 8 Power button Distance camera and light Lights and desktop camera Close stand to use Open stand to use distance camera desktop camera Compact 8...
  • Page 9 Desktop camera Distance camera Compact 8...

  • Page 10: Easy Mode

    Easy mode Zoom out Zoom in Snapshot Color mode Compact 8...
  • Page 11 Change mode To display Advanced mode, press the Color Mode button for 5 seconds and tap Advanced. Compact 8...
  • Page 12 Advanced mode Reveals top button bar Menu Clock Has the same bottom button bar Compact 8...
  • Page 13 Main Menu Lines and masks Battery Appearance level menu Screen Settings menu brightness Compact 8...

  • Page 14: Take A Snapshot

    Take a snapshot Tap the screen to display Tap the Snapshot button the button bar(s) in Easy to take a picture of the mode or Advanced mode. current image. Compact 8...
  • Page 15 Hold the device motionless To leave the snapshot and while the camera icon is return to Live mode, tap displayed and until you the X in the top right hear a click. corner. Compact 8...
  • Page 16 Save a snapshot Tap the Menu button to Tap the Save icon to save display the Main Menu the snapshot. The message (Advanced mode only). SAVING is displayed. Compact 8...
  • Page 17 Once saved, the When you close a snapshot remains on the snapshot, you return to screen until you tap the Live view. X to close it. Compact 8...
  • Page 18 Change magnification by touch Pinch to zoom works for both live images and snapshots. Compact 8...
  • Page 19 Pan a magnified image by touch Panning is available for both live images and snapshots. Compact 8...
  • Page 20 Compact 8...
  • Page 21 Compact 8 Einrichtung und Benutzung Erfahren Sie mehr über den Compact 8 in Erweiterte Funktionen, verfügbar zum Download über nachstehenden Link oder QR Code. Bei Fragen, kontaktieren Sie Ihren Hilfsmittelhändler oder Optelec. us.Optelec.com/Support...
  • Page 22 6. Halten Sie die orangefarbene Taste auf der Oberseite des Geräts 4 Sekunden gedrückt. Wenn Sie einen Begrüßungsbildschirm sehen, dann wird der Compact 8 hochgefahren. 7. Wählen Sie Ihre Sprache und verwenden Sie dann den Compact 8 in der Live- Ansicht! Compact 8...
  • Page 23 2022-12 Compact 8 UDC-000383A...
  • Page 24 Stellen Sie das Gerät auf eine ebene Fläche. Stabilisieren Sie das Gerät mit einer Hand und drücken Sie mit der anderen Hand auf die blaue Lasche am oberen Ende des Ständers. Drücken Sie den Ständer nach außen, bis er vollständig ausgefahren ist. Compact 8...
  • Page 25 Schließen Sie den Ständer, um Objekte in geringer Entfernung anzusehen Die Übersichtskamera ist ideal, um beim Halten des Geräts Etiketten, Quittungen oder Menüs zu lesen. Compact 8...
  • Page 26 Ein/Aus- Übersichtskamera Schalter und Lampe Lampen und Vergrößerungskamera Schließen Sie den Ständer, Öffnen Sie den Ständer, um um die Übersichtskamera die Vergrößerungskamera zu zu verwenden verwenden Compact 8...
  • Page 27 Vergrößerungskamera Übersichtskamera Compact 8...
  • Page 28 Einfacher Modus Reinzoomen Rauszoomen Schnappschuss Farbmodus Compact 8...
  • Page 29 Modus ändern Um den erweiterten Modus anzuzeigen, halten Sie die Schaltfläche Farbmodus für 5 Sekunden gedrückt und tippen Sie auf Erweitert. Compact 8...

  • Page 30: Erweiterter Modus

    Erweiterter Modus Zeigt die obere Schaltflächenleiste an Menü Hat die gleiche untere Schaltflächenleiste Compact 8...
  • Page 31 Hauptmenü Lines and masks Appearance Battery menu level Screen Settings brightness menu Compact 8...
  • Page 32 Einen Schnappschuss aufnehmen Tippen Sie auf den Tippen Sie auf die Bildschirm, um die Schnappschuss Schaltflächenleiste(n) im Schaltfläche, um eine Foto einfachen oder erweiterten des aktuellen Bildes Modus anzuzeigen. aufzunehmen. Compact 8...
  • Page 33 Halten Sie das Gerät Um den Schnappschuss zu bewegungslos, während verlassen und zur Live- das Kamerasymbol Ansicht zurückzukehren, angezeigt wird und bis Sie tippen Sie auf das X in der ein Klicken hören. oberen, rechten Ecke. Compact 8...
  • Page 34 Einen Schnappschuss speichern Tippen Sie auf die Tippen Sie auf das Speichern Symbol, um den Schaltfläche Menü, um das Schnappschuss zu Hauptmenü anzuzeigen (Nur speichern. Die Meldung im erweiterten Modus). SPEICHERE wird angezeigt. Compact 8...
  • Page 35 Nach dem Speichern Wenn Sie einen Schnappschuss bleibt der Schnappschuss schließen, dann kehren. auf dem Bildschirm, bis Sie zur Live-Ansicht Sie auf das X tippen, um zurück. ihn zu schließen. Compact 8...
  • Page 36 Vergrößerung durch Berührung ändern Das Aufziehen der Finger zum Zoomen funktioniert sowohl für Live- Bilder als auch für Schnappschüsse. Compact 8...
  • Page 37 Schwenken eines vergrößerten Bildes durch Berühren Schwenken steht in beiden Live- oder Schnappschuss-Ansichten zur Verfügung. Compact 8...
  • Page 38 Compact 8...
  • Page 39 Compact 8 Instruccions de uso Obtenga más información sobre Compact 8 en Características y funciones avanzadas, disponible para descargar usando el enlace o el código QR a continuación. Si tiene preguntas, póngase en contacto con su distribuidor o con las oficinas centrales de Optelec.
  • Page 40 6. Mantenga presionado el botón naranja en la parte superior del dispositivo durante 4 segundos. Cuando vea una pantalla de presentación, el Compact 8 se está encendiendo. 7. Elija su idioma, luego comience a usar Compact 8 en vista en Vivo! Compact 8...
  • Page 41 2022-12 Compact 8 UDC-000383A...
  • Page 42 Coloque el dispositivo sobre una superficie plana. Use una mano para estabilizar el dispositivo y la otra mano para empujar la pestaña azul en la parte superior del soporte. Empuje hacia afuera hasta que el soporte esté completamente extendido. Compact 8...
  • Page 43 Cierra el soporte para ver objetos a corta distancia La cámara de distancia es ideal para ver etiquetas, recibos o menús. Compact 8...
  • Page 44 Botón de Cámara de encendido distancia y luz Luces y cámara de escritorio Soporte de cierre para usar Soporte abierto para usar la cámara de distancia la cámara de escritorio Compact 8...
  • Page 45 Cámara de escritorio Cámara de distancia Compact 8...
  • Page 46 Modo básico Hacer zoom Aumentar ampliación Fotografía Modo de color Compact 8...
  • Page 47 Cambiar de modo Para mostrar el modo Avanzado, presione el botón Modo de Color durante 5 segundos y toque Avanzado Compact 8...

  • Page 48: Modo Avanzado

    Modo avanzado Revela la barra de botones superior Menú Reloj Tiene la misma barra de botones inferior Compact 8...

  • Page 49: Menú Principal

    Menú principal Líneas y máscaras Menú La duración Apariencia de la batería Brillo de la Menú de pantalla Configuración Compact 8...
  • Page 50 Captura de una foto de la imagen que se muestra en la pantalla Toque la pantalla para Toque el botón para mostrar la(s) barra(s) de capturar una fotografía de botones en Modo Fácil o la imagen que se muestra Modo Avanzado. en la pantalla. Compact 8...
  • Page 51 Mantenga el dispositivo Para salir de la Fotografia inmóvil mientras se muestra y volver al modo en vivo, el ícono de la cámara y toque la X en la esquina hasta que escuche un clic. superior derecha. Compact 8...
  • Page 52 Guardar fotografía Toque el botón Menú para Toque el icono Guardar para mostrar el Menú Principal guardar la fotografía en el (solo modo Avanzado). dispositivo. Se mostrara el mensaje “GUARDANDO”. Compact 8...
  • Page 53 Una vez guardada, la Cuando cierra una fotografía permanecerá fotografía, vuelve a la en la pantalla hasta que vista en Vivo. presiona la X para cerrarla. Compact 8...
  • Page 54 Cambiar la ampliación por toque de pantalla Usar los dos dedos presionando la pantalla funciona tanto para imágenes en vivo como en fotografías. Compact 8...
  • Page 55 Panorámica de una imagen ampliada mediante el tacto La panorámica está disponible tanto para imágenes en vivo como para fotografías. Compact 8...
  • Page 56 Compact 8...

  • Page 57: Configuration Et Utilisation

    Compact 8 Configuration et utilisation Pour en savoir plus sur le Compact 8, consultez la rubrique Fonctionnalités et fonctions avancées, disponible en téléchargement à partir du lien ou du code QR ci-dessous. Pour obtenir des informations supplémentaires, Veuillez contacter votre distributeur local ou le siège social d'Optelec.
  • Page 58 6. Appuyez et maintenez le bouton orange qui se trouve sur le dessus de l'appareil pendant 4 secondes. Un écran de démarrage apparait pour indiquer que le Compact 8 est en cours de démarrage. 7. Choisissez votre langue, puis commencez à utiliser le Compact 8 en vue en direct ! Compact 8...
  • Page 59 2022-12 Compact 8 UDC-000383A...
  • Page 60 Ouvrez le support pour lire avec la caméra de bureau Placez l'appareil sur une surface plane. Utilisez une main pour stabiliser l'appareil et l'autre main pour pousser la languette bleue qui se trouve au-dessus du support. Poussez jusqu'à ce que le support soit complètement étendu. Compact 8...
  • Page 61 Fermez le support pour voir les objets à une courte distance La caméra à distance est idéale pour visualiser les étiquettes, les reçus ou les menus. Compact 8...
  • Page 62 Bouton Caméra à d'alimentation distance et lumière Lumières et caméra de bureau Fermez le support Support ouvert pour pour voir les objets à utiliser la caméra de une courte distance bureau Compact 8...
  • Page 63 Caméra de bureau Caméra vue à distance Compact 8...
  • Page 64 Mode facile Agrandir Diminuer Instantané Mode couleur Compact 8...
  • Page 65 Facile Avancé Changer le mode Pour afficher le mode avancé, appuyez sur le bouton Mode couleur pendant 5 secondes et appuyez sur Avancé. Compact 8...

  • Page 66: Mode Avancé

    Mode avancé Affiche la barre de boutons Menu Horloge A la même barre de boutons inférieure Compact 8...

  • Page 67: Menu Principal

    Menu principal Lignes et masques Niveau Apparence de la batterie OUVRIR Luminosité Paramètres Compact 8...
  • Page 68 Prendre un instantané Appuyez sur l'écran pour Appuyez sur le bouton afficher les barres de Instantané pour prendre boutons en mode Facile ou une photo de l'image en mode Avancé. actuelle. Compact 8...
  • Page 69 Maintenez l'appareil sans le Pour quitter l'instantané bouger. Licône de la et revenir au mode en caméra va s'afficher jusqu'à direct, appuyez sur le X ce que vous entendez un dans le coin supérieur clic. droit. Compact 8...
  • Page 70 Enregistrer un instantané Appuyez sur le bouton Appuyez sur l'icône Menu pour afficher le Enregistrer pour enregistrer menu principal (mode l'instantané. Le message avancé uniquement). ENREGISTREMENT s'affiche. OUVRIR Compact 8...
  • Page 71 Lorsque vous fermez un Une fois enregistré, l'instantané reste à l'écran instantané, vous jusqu'à ce que vous revenez à la vue en appuyiez sur le X pour le direct. fermer. Compact 8...
  • Page 72 Modifier le grossissement en touchant l'écran Pincer pour zoomer fonctionne à la fois pour les images en direct et les instantanés. Compact 8...
  • Page 73 Faire défiler une image agrandie en touchant l'écran Le défilement fonctionne à la fois pour les images en direct et les instantanés. Compact 8...
  • Page 74 Compact 8...
  • Page 75 Compact 8 Configurazione ed uso Per saperne di più su Compact 8, consultate la Guida alle Funzioni Avanzate, che potete scaricare usando il link o il codice QR qui sotto. Per qualsiasi altra domanda, contattate VisionDept. us.Optelec.com/Support...
  • Page 76 6. Premete e tenete premuto il pulsante arancione nella parte superiore del dispositivo per 4 secondi. Quando vedete la schermata iniziale, significa che Compact 8 si sta accendendo. 7. Selezionate la lingua, quindi iniziate ad usare Compact 8 in vista in Tempo reale! Compact 8...
  • Page 77 2022-12 Compact 8 UDC-000383A...
  • Page 78 Posizionate il dispositivo su una superficie piana. Usate una mano per mantenere stabile il dispositivo e l'altra per spingere la linguetta blu nella parte superiore del dispositivo. Spingete in fuori fino a quando il supporto non è completamente esteso. Compact 8...
  • Page 79 Chiudete il supporto per visualizzare oggetti a breve distanza La telecamera a distanza è l'ideale per visionare etichette, cartellini dei prezzi o ricevute. Compact 8...
  • Page 80 Pulsante di Telecamera a accensione distanza e luci Luci e telecamera per documenti Chiudere il supporto per Supporto aperto per utilizzare la telecamera a utilizzare la telecamera per distanza documenti Compact 8...
  • Page 81 Telecamera per documenti Telecamera a distanza Compact 8...
  • Page 82 Modalità semplificata Riduci Aumenta ingrandimento ingrandimento Istantanea Modalità colore Compact 8...
  • Page 83 Cambiare la modalità Per visualizzare la Modalità avanzata, premete il pulsante Modalità colore per 5 secondi, quindi toccate Avanzata. Compact 8...
  • Page 84 Modalità avanzata Mostra la barra dei pulsanti superiore Menù Orologio Ha la stessa barra dei pulsanti inferiore Compact 8...
  • Page 85 Menù Principale Linee e maschere Livello Menù della Aspetto batteria Luminosità Menù dello schermo Impostazioni Compact 8...
  • Page 86 Scattare un'istantanea Toccate lo schermo per Toccate il pulsante mostrare le barre dei pulsanti Istantanea per scattare o un'unica barra, a seconda un'istantanea della modalità attiva. dell'immagine a schermo. Compact 8...
  • Page 87 Tenete fermo il Per chiudere l'istantanea dispositivo fino a quando e tornare alla vista in non viene visualizzata Tempo reale, toccate la X l'icona della telecamera e nell'angolo in alto a sentite uno scatto. destra. Compact 8...
  • Page 88 Salvare un'istantanea Toccate il pulsante Menù Toccate l'icona Salva per per mostrare il Menù salvare l'istantanea. Verrà principale (solo modalità visualizzato il messaggio avanzata). Salvataggio in corso. Compact 8...
  • Page 89 Una volta salvata, Quando chiudete un'istantanea rimane a un'istantanea, tornerete schermo finché non alla vista in Tempo toccate la X per reale. chiuderla. Compact 8...
  • Page 90 Cambiare l'ingrandimento tramite tocco L'apertura e la chiusura delle dita per modificare l'ingrandimento funzionano sia per la vista in Tempo reale sia per la visualizzazione delle immagini salvate visualizzazione delle immagini salvatea. Compact 8...
  • Page 91 Scorrere un'immagine ingrandita tramite tocco Lo scorrimento è disponibile sia per le immagini in Tempo reale sia per la visualizzazione delle immagini salvate. Compact 8...
  • Page 92 Compact 8...
  • Page 93 Compact 8 Installatie en gebruik Lees meer over Compact 8 in Geavanceerde functies, te downloaden via onderstaande link of QR-code. Neem voor vragen contact op met uw distributeur of het hoofdkantoor van Optelec. us.Optelec.com/Support...
  • Page 94 Compact 8 instellen en inschakelen 1. Schuif de juiste opzetstekker in de voeding totdat deze vastklikt. 2. Sluit het USB-C uiteinde van de kabel aan op Compact 8. 3. Sluit het USB-A uiteinde van de kabel aan op de voeding.
  • Page 95 Compact 8 Compact 8...
  • Page 96 Plaats het apparaat in één hand om het toestel te stabiliseren en gebruik de andere hand om het blauwe lipje aan de zijkant naar beneden te duwen tot de standaard volledig is uitgeklapt. Zet nu het apparaat op een vlakke ondergrond. Compact 8...
  • Page 97 Sluit de standaard om objecten op korte afstand te zien De overzichtscamera is ideaal voor het bekijken van etiketten, bonnetjes of menu's. Compact 8...
  • Page 98 Aan/uit-knop Overzichtscamera en licht Lichten en vergrotingscamera Open de standaard om Sluit de standaard om vergrotingscamera te overzichtscamera te gebruiken gebruiken Compact 8...
  • Page 99 Vergrotingscamera Overzichtscamera Compact 8...
  • Page 100 Eenvoudige modus Inzoomen Uitzoomen Foto Kleurmodus Compact 8...
  • Page 101 Modus wijzigen Om de geavanceerde modus te activeren, drukt u 5 seconden op de Kleurmodus knop en tikt u op Geavanceerd. Compact 8...
  • Page 102 Geavanceerde modus Schakelt de bovenste knoppenbalk in Klok Hoofdm Heeft dezelfde onderste knoppenbalk Compact 8...
  • Page 103 Hoofdmenu Lijnen en maskers Scherm Batterijniveau instellingen Helderheid van Instellingen het scherm Compact 8...

  • Page 104: Een Foto Maken

    Een foto maken Tik op het scherm om de Tik op de fotoknop om een knoppenbalk(en) weer te foto van de huidige geven. afbeelding te maken. Compact 8...
  • Page 105 Houd het apparaat onbeweeglijk Als u de foto wilt verlaten, terwijl het camerapictogram tikt u op de X in de wordt weergegeven en totdat u rechterbovenhoek. een klik hoort. Compact 8...
  • Page 106 Een foto opslaan Tik op Opslaan om de Tik op de menuknop om het hoofdmenu weer te geven momentopname op te slaan. (alleen geavanceerde Het bericht OPSLAAN wordt weergegeven. modus). Compact 8...
  • Page 107 Eenmaal opgeslagen, blijft Wanneer u een foto sluit, de foto op het scherm keert u terug naar de vergrotingsmodus. totdat u op de X tikt om deze te sluiten. Compact 8...
  • Page 108 Vergroting wijzigen via aanraking Knijpen werkt voor zowel vergrotingsmodus als foto’s. Compact 8...
  • Page 109 Een vergrote afbeelding schuiven door aan te raken Schuiven is beschikbaar voor zowel vergroting als foto’s. Compact 8...
  • Page 110 Compact 8 Compact 8...
