Fiberplex PSQ 4912-K User Manual

Stand alone power supply
Hide thumbs
1
2
3
4
5
6
7
8

Advertisement

Table of Contents




USER MANUAL
Stand Alone Power Supply
PSQ‐4912‐K

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PSQ 4912-K and is the answer not in the manual?

Questions and answers

Summary of Contents for Fiberplex PSQ 4912-K

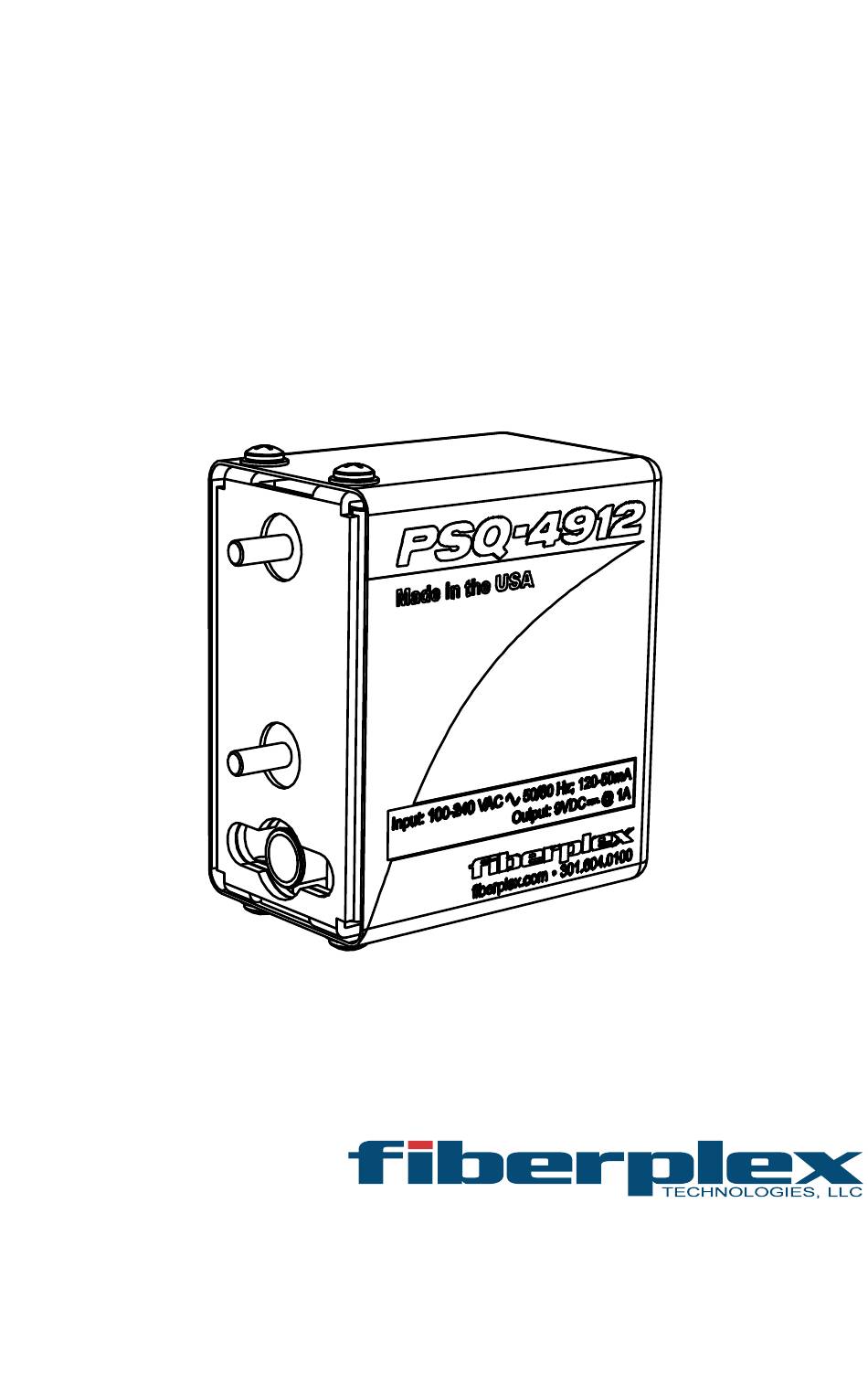

  • Page 1       USER MANUAL  Stand Alone Power Supply  PSQ‐4912‐K ...
  • Page 2       [This page intentionally left blank]...
  • Page 3 Installation Site  Install the unit in a place where the following conditions are met:   The temperature and the relative humidity of the operating environment must be within the specified limits during operation of the  unit. Values specified are applicable to the air inlets of the unit.   Condensation may not be present during operation. If the unit is installed in a location subject to large variations of ambient  temperature (e.g. in an OB‐van), appropriate precautions must be taken.   Unobstructed airflow is essential for proper operation. Ventilation openings of the unit are a functional part of the design and must  not be obstructed in any way during operation (e.g. ‐ by objects placed upon them, placement of the unit on a soft surface, or  improper installation of the unit within a rack or piece of furniture).   The unit must not be unduly exposed to external heat sources (direct sunlight, spot lights).      Ambient Temperature Units and systems by FiberPlex are generally designed for an ambient temperature range (i.e. temperature of the incoming air) of +5...+40 °C.  When rack mounting the units, the following facts must be considered:   The permissible ambient temperature range for operation of the semiconductor components is 0 °C to +70 °C (commercial  temperature range for operation).   The airflow through the installation must allow exhaust air to remain cooler than 70 °C at all times.   Average temperature increase of the cooling air shall be about 20 C°, allowing for an additional maximum 10 C° increase at the  hottest components.  If the cooling function of the installation must be monitored (e.g. for fan failure or illumination with spot lamps), the exhaust air temperature must  be measured directly above the modules at several places within the enclosure.    Grounding and Power Supply Grounding of units with mains supply (class I equipment) is performed via the protective earth (PE) conductor integrated in a NEMA 5‐15P  connector. Units with battery operation (< 60 V, class III equipment) must be earthed using the 3 pin Phoenix connector. Grounding the unit is one  of the measures for protection against electrical shock hazard (dangerous body currents). Hazardous voltage may not only be caused by defective  power supply insulation, but may also be introduced by the connected audio or control cables.  This equipment may require the use of a different line cord, attachment plug, or both, depending on the available power source at installation. If  the attachment plug needs to be changed, refer servicing to qualified personnel. ...

  • Page 4: Disposal Of Packing Materials

    Warranty, Service and Terms and Conditions of Sale  For information about Warranty or Service information, please see our published ‘Terms and Conditions of  Sale’. This document is available on fiberplex.com  or can be obtained by requesting it from  clients@fiberplex.com or calling 301.604.0100.  Disposal  Disposal of Packing Materials   The packing materials have been selected with environmental and disposal issues in mind. All packing material  can be recycled. Recycling packing saves raw materials and reduces the volume of waste. If you need to  dispose of the transport packing materials, recycling is encouraged.  Disposal of Used Equipment   Used equipment contains valuable raw materials as well as substances that must be disposed of  professionally. Please dispose of used equipment via an authorized specialist dealer or via the public waste  disposal system, ensuring any material that can be recycled has been. Please take care that your used  equipment cannot be abused. After having disconnected your used equipment from the mains supply, make  sure that the mains connector and the mains cable are made useless.  Disclaimer  The information in this document has been carefully checked and is believed to be accurate at the time of  publication. However, no liability is assumed by FiberPlex for inaccuracies, errors, or omissions, nor for loss or     damage resulting either directly or indirectly from use of the information contained herein.    ...

  • Page 5: Getting Started

    Introduction  The PSQ‐4912‐K is a compact AC power supply that attaches to and provides operating voltage for FiberPlex’s  FOI series isolators. It is designed to operate at an extended temperature range compared to the PSQ‐4909  and 4910, and features additional corrosion resistance to function in harsh environments.  Getting Started  Initial Inspection  Immediately upon receipt, inspect the shipping container for damage. The container should be retained until  the shipment has been checked for completeness and the equipment has been checked mechanically and  electrically. If the shipment is incomplete, if there is mechanical damage, or if the unit fails to operate notify  FiberPlex and make the shipping materials available for the carrier's inspection.  Installation Instructions  Locate the PSQ Mounting Plate to the FOI module of choice as shown. Insert the two (2) #6‐32 Pan  Head Screws and tighten to fasten the plate in place. The opposing faces of the FOI and Mounting  Plate should be in uniform contact.    Assemble the PSQ body on to the PSQ Mounting Plate, taking care to ensure that the circular  power connector on the FOI mates properly to the connector in the PSQ, and that all four threated  tabs on the Mounting Plate are inside the PSQ enclosure.    Insert the four (4) #4‐40 SEMS Screws to secure the PSQ to the plate and tighten.    Examine the assembly and confirm that the FOI and PSQ are securely attached, with no observable  play between them.  PSQ Mounting Plate       Figure 1 PSQ Installation     Compatibility  The PSQ‐4912‐K is compatible with all units in the FOI‐4xxx through FOI‐9xxx product lines, including FIS  variants.      ...
  • Page 6 Notes       ...
  • Page 7 Specifications    ELECTRICAL SPECIFICATIONS     Min  Typ  Max  Unit  Power Requirement  Input Voltage  90  ‐  250  VAC  PSQ‐4912‐K AC Supplies  Input Frequency  50  ‐  60  Hz  Output Voltage  ‐  12  ‐  VDC  Supply Current  ‐  700  ‐  mA  Output Power  ‐  8.4  ‐  W  Environmental  Storage Temperature  ‐40  ‐ ...
  • Page 8   18040-412 Guilford Rd. • Annapolis Junction, MD 20701 fiberplex.com • clients@fiberplex.com • 301.604.0100 UMP4912  170113 ...
