Summary of Contents for TCi Solo

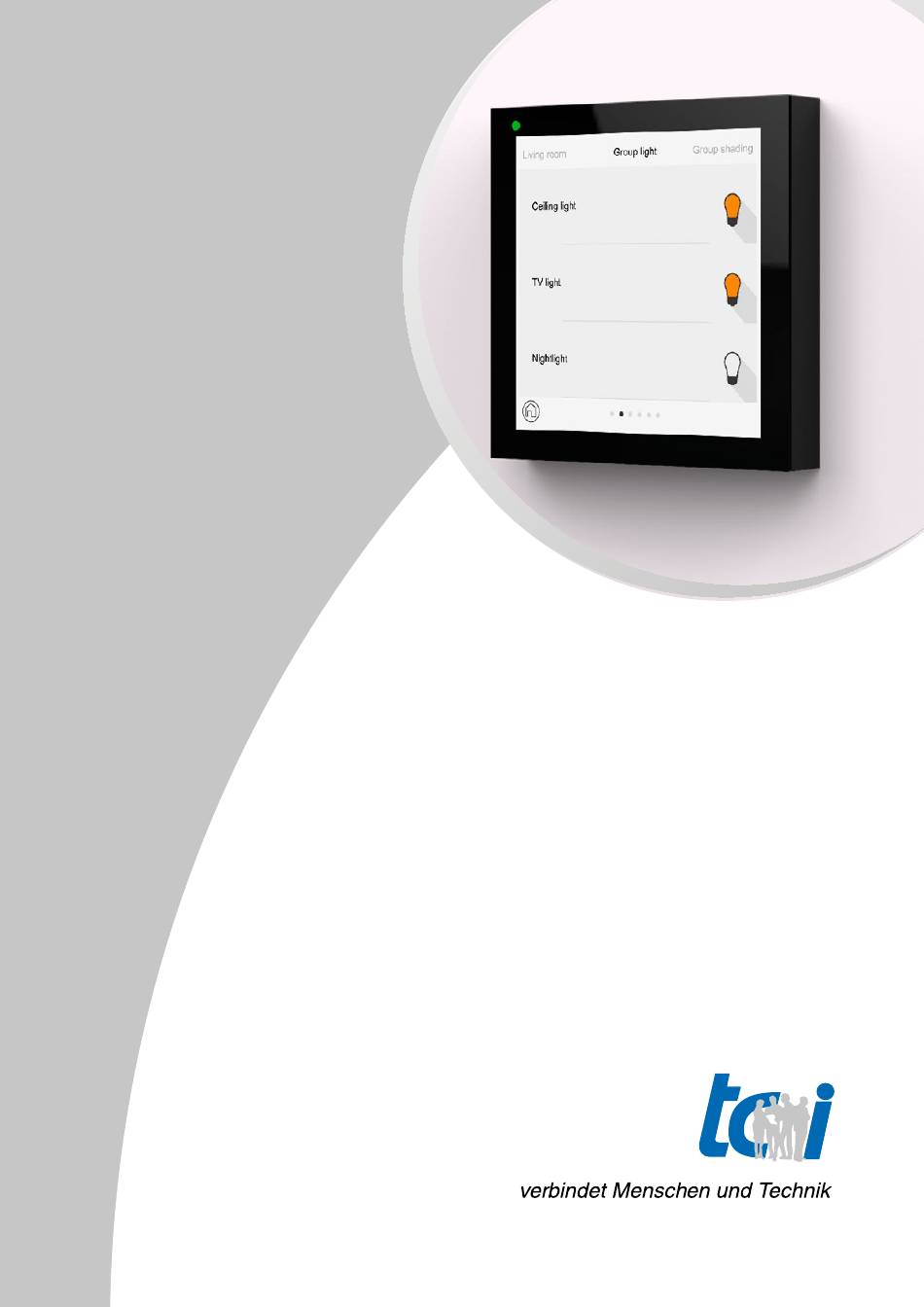

  • Page 1 Handbuch Manual solo Version 1.0 Artikel-Nr. / Part-No. 17751...

  • Page 2: Table Of Contents

    Montage, Anschlüsse und Stromversorgung Inbetriebnahme allgemein Reinigung und Pflege 5. Support Support Rücksendung Englisch Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 2 von 26...

  • Page 3: Haftung / Copyright

    We are not obliged in any way to update the information contained in this document to latest standards. All rights reserved Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Last Update May 2023 Seite 3 von 26...

  • Page 4: Sicherheitshinweise

    16) Bei diesem Gerät muss außerhalb der Einrichtung eine leicht zugängliche Trennvorrichtung vorhanden sein. Beispiele hierfür sind zweipolige Schalter oder Sicherungsautomaten. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 4 von 26...
  • Page 5 Verbrauchte Batterien gehören nicht in den Hausmüll! Bitte entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 5 von 26...

  • Page 6: Technische Daten

    24 VDC oder PoE (Power-over-Ethernet) (Klasse 0) Schnittstellen LAN, microUSB, RS-485 (optional) Schutzklasse IP20 Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 6 von 26...

  • Page 7: Montage, Anschlüsse Und Stromversorgung

    Sichern Sie im letzten Schritt immer das solo-System mit der Schraube an der Unterseite Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 7 von 26...
  • Page 8 4 GND 5 ID/Key Achten Sie beim Anschluss der Kabel auf die richtige Polung! Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 8 von 26...
  • Page 9 Unter Linux kann eine SSH-Verbindung aufgebaut werden z.B. mit Putty und User: linaro , Password: linaro Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 9 von 26...

  • Page 10: Inbetriebnahme Allgemein

    Klick Schaltfl äche unteren rechten Ecke gelangen Einstellungsmenü WebWizards, Konfi guration Systems vornehmen können. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 10 von 26...

  • Page 11: Reinigung Und Pflege

    Reinigung der Touchoberfläche, dass Sie gemäß Kapitel 3.1 nur entsprechende Reinigungsmittel einsetzen und die Arbeiten gemäß Schutzklasse durchführen. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 11 von 26...

  • Page 12: Support

    Reparaturschein fi nden Sie unter www.tci.de/support. Bitte beachten Sie unsere Allgemeine Verkaufsbedingungen, die sie unter www.tci.de/avb fi nden. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 12 von 26...
  • Page 13 Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Seite 13 von 26...
  • Page 14 Mounting, Connections and Power supply Start up Cleaning and care 5. Support Support Dispatch Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 14 of 26...

  • Page 15: Liability / Copyright

    We are not obliged in any way to update the information contained in this document to latest standards. All rights reserved Last Update May 2023 Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 15 of 26...

  • Page 16: Safety Instructions

    16) An easily accessible disconnector must exist outside of the equipment for this device. Examples of disconnectors are two-pole switches or circuit breakers. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 16 of 26...
  • Page 17 Used batteries must not be discarded in household waste. Please dispose of them at your local collection point for batteries! Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 17 of 26...

  • Page 18: Product Description

    24 VDC or PoE (Power-over-Ethernet) (Class 0) Interfaces LAN, microUSB, RS-485 (optionally) Protection IP20 Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 18 of 26...

  • Page 19: Mounting, Connections And Power Supply

    In the last step, always secure the solo system with the screw on the underside. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 19 of 26...
  • Page 20 4 GND 5 ID/Key Pay attention to the correct polarity when connecting the power supply! Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 20 of 26...
  • Page 21 Under Linux, an SSH connection can be established, e.g. with Putty and User: linaro , Password: linaro Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 21 of 26...

  • Page 22: Start Up

    3. Another click on the button in the lower right corner takes you in the WebWizard settings menu, which will confi gure the system. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 22 of 26...

  • Page 23: Cleaning And Care

    Chapter 3.1 and carry out the work in accordance with the protection class. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 23 of 26...

  • Page 24: Support

    Please note our general terms and conditions of sale, which you can fi nd at www.tci.de/en/conditionsofsale/. Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 24 of 26...
  • Page 25 Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Giessen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Page 25 of 26...
