F3
F3EF3001
2030072417
DE
Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в
эксплуатацию

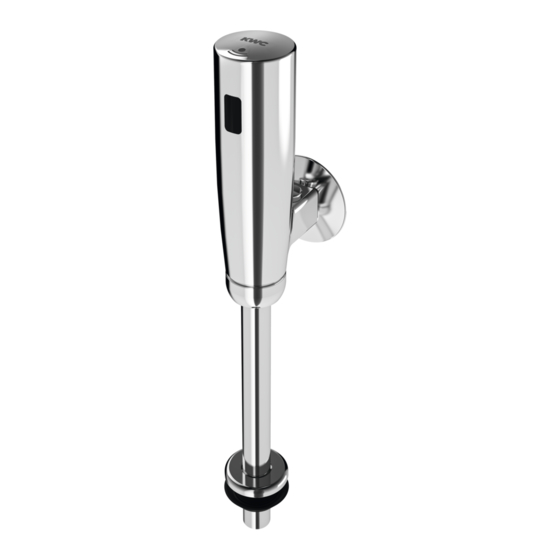

Urinalspülarmatur
urinal flush valve
Robinet de chasse d'urinoir
Grifería de descarga para urina
Flussometro per orinatoio
Urinoirdrukspoeler
Armatura spłukująca do pisuaru
Pisoárová splachovací armatura
urinaalin huuhtelulaitteisto
Advertisement
Related Manuals for KWC F3 F3E
Summary of Contents for KWC F3 F3E

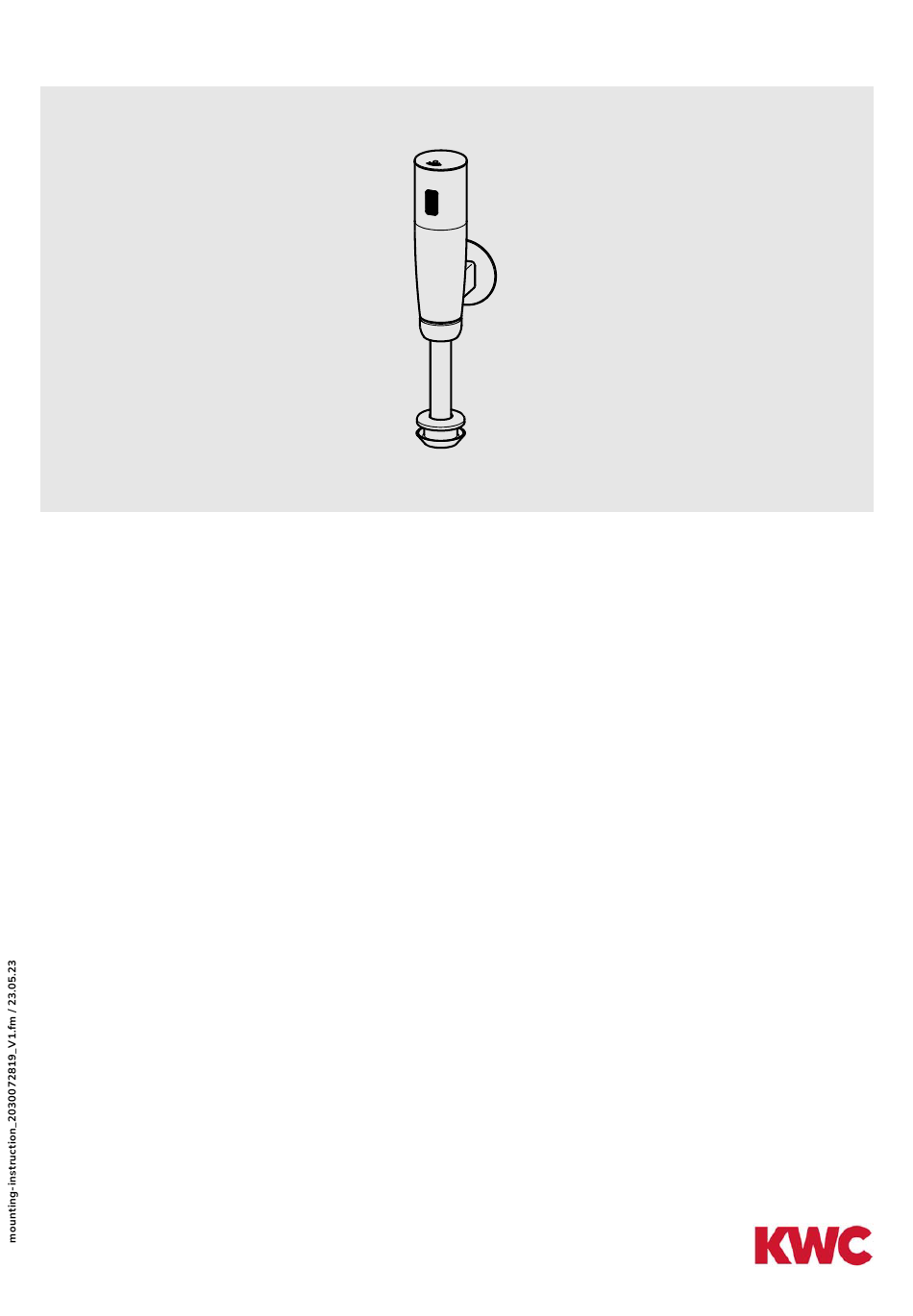

- Page 1 F3EF3001 2030072417 Montage- und Betriebsanleitung Urinalspülarmatur Installation and operating instructions urinal flush valve Notice de montage et de mise en service Robinet de chasse d'urinoir Instrucciones de montaje y servicio Grifería de descarga para urina Istruzioni per il montaggio e l'uso Flussometro per orinatoio Montage- en bedrijfsinstructies Urinoirdrukspoeler...
- Page 2 - 2 -...
- Page 3 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen! ► The fitting must be checked and ► In Abhängigkeit von der Wasserqualität, maintained at regular intervals depending den örtlichen Gegebenheiten und den vor on the water quality and in accordance with Ort geltenden Bestimmungen die Armatur...
- Page 4 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före installation! ► Armaturę należy poddawać regularnej ► Kontrollera och serva armaturen med kontroli i konserwacji w zależności od intervaller som bestäms av vattenkvaliteten jakości wody, warunków lokalnych i samt de lokala förhållandena och de obowiązujących przepisów.
- Page 5 Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta! ► En función de la calidad del agua, las ► Hana tulee tarkistaa ja huoltaa säännöllisin condiciones locales y la legislación vigente, väliajoin veden laadusta, paikallisista realizar las inspecciones y el...
- Page 6 Montage- en bedrijfsinstructies Belangrijke aanwijzingen ► Voor installatie buisleidingen spoelen! ► Afhankelijk van de waterkwaliteit, de plaatselijke omstandigheden en de plaatselijke voorschriften de armatuur regelmatig controleren en onderhouden. Technische gegevens ► Minimale dynamische druk 1 bar ► Maximale werkdruk 10 bar Berekeningsdebiet ►...
-
Page 7: Montage
Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 25 mm 4 mm 6 mm - 7 -... - Page 8 X + 35 X < 165 - 8 -...
- Page 9 Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento >5 s - 9 -...
- Page 10 Hygienespülung ein- / ausschalten EN Switching hygiene flushing NL Hygiënische spoeling CS Zapněte/vypněte on/off in-/uitschakelen hygienické propláchnutí FR Activer/désactiver PL Włączyć/wyłączyć FI Hygieniahuuhtelun päälle-/ pois päältä le rinçage hygiénique spłukiwanie higieniczne kytkeminen ES Activar/Desactivar SV Koppla hygienspolningen RU Гигиеническое промывание el aclarado higiénico till / från включить/выключить...
- Page 11 – 4 mm - 11 -...
- Page 12 60 s >12 s - 12 -...
- Page 13 24 h 10 s - 13 -...
- Page 14 Armatur ausschalten EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu FR Désactiver la robinetterie PL Wyłąnczenie baterii FI Laitteen kytkeminen pois päältä ES Desconectar la grifería SV Avstängning av armatur RU отключить оборудование IT Disattivazione della rubinetteria - 14 -...
- Page 15 Reinigungsabschaltung einschalten EN Switch on cleaning switch-off NL Inschakelen van de reiniging CS Vypínač pro čištění shutdown FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas FI Aktivoida pesuseisokkien czyszczenia ES Activar el apagado de limpieza SV Aktivera rengörings RU активировать...
- Page 16 Erkennungs-Rückmeldung einschalten EN Switch on detection feedback NL Detectie-feedback inschakelen CS Zapnutí identifikačního zpětného hlášení FR Activation de la réponse PL Włączyć komunikat zwrotny Kytke tunnistuksen palaute päälle d'identification rozpoznania ES Activar la confirmación de SV Slå på respons vid detektering RU Включить подтверждение detección идентификации...
- Page 17 Reichweite einstellen EN Adjusting the range NL Actieradius instellen CS Nastavení dosahu FR Réglage de la portée PL Ustawienie zasięgu FI Tunnistusetäisyyden säätäminen ES Ajuste del alcance SV Ställa in räckvidden RU Настройка дальности действия IT Impostazione della portata (~350) 1 –...
- Page 18 Fließzeit einstellen EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения IT Impostazione della durata di flusso Hygienespülung einstellen EN Setting the hygiene flush NL Instellen van de...
- Page 19 24 h 10 s 1 – 255 h 1 – 255 s - 19 -...
- Page 20 10. Reinigungsabschaltung einstellen EN Set the range NL Actieradius instellen CS Nastavení dosahu FR Régler le rayon d’action PL Ustawienie zasięgu FI Aseta ulottuma ES Regular el alcance SV Ställa in räckvidden RU установить диапазон значений IT Impostare la portata 1 min 1 –...
-
Page 21: Wartung
11. Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione - 21 -... - Page 22 12. Batteriewechsel EN Battery replacement NL Batterijen vervangen CS Výměna baterie FR Remplacement des piles PL Wymiana baterii FI Paristonvaihto ES Cambio de la pila SV Batteribyte RU замена батареи IT Cambio delle batterie E Red E Rojo E Czerwony E Punainen E Rot E Rosso...
- Page 23 - 23 -...
- Page 24 13. Sensor wechseln EN Replace sensor NL Sensor vervangen CS Vyměňte snímač FR Changer le capteur PL Wymienić czujnik FI Anturi vaihto ES Cambiar el sensor SV Byt sensor RU Замена Датчик IT Cambiare il sensore – – - 24 -...
- Page 25 14. Magnetventilkartusche wechseln EN Replacing the solenoid valve NL Magneetventielpatroon verandering CS Výměna kartuše s magnetickým cartridge ventilem FR Remplacement de la cartouche PL Wymiana wkładu zaworu FI Magneettiventtiilipanoksen d’électrovanne elektromagnetycznego vaihtaminen ES Cambiar cartucho de la válvula SV Byta magnetventilpatron RU Замена...
- Page 26 15. Ersatzteile EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 1 ..2030041514 ASEX1006 2 ..2000104846 EPRTR0008 3 ..3600001017 ASEX9023 4 ..
- Page 27 16. Zubehör EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori 1..2030036654 ACEX9005 2..2030036849 ACEX9004 3..2000101435 AQRM913 4..2000101436 AQRM914 5..X = 25 mm: Ø 18 2000101438 AQRM916 X = 30 mm:...
