KOOMANDO TM5886 User Manual

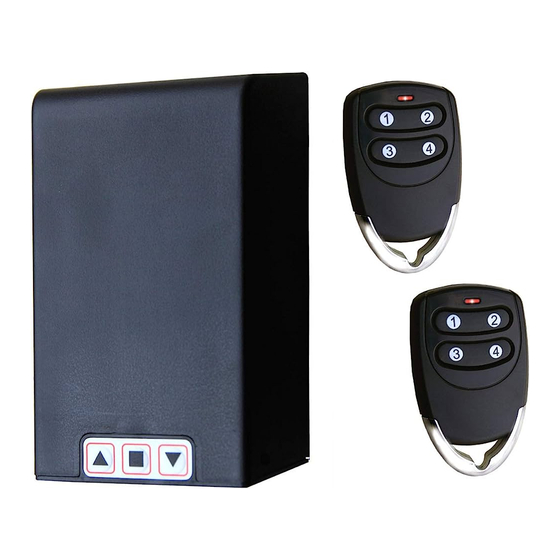

Centrale di controllo TM5886 - 2 RT
per motori tubolari e serrande
Manuale Utente
ATTENZIONE
Nel caso la centralina venga installata all'esterno è consigliabile staccare il flat cable dei pulsanti.
III. CONNESSIONI
Se il motore è comandato tramite pulsanti o selettore a chiave (vedi Schema 1), il collegamento deve essere modificato in
modo che i cavi del motore siano collegati alla centralina senza interruzioni (vedi Schema 2).

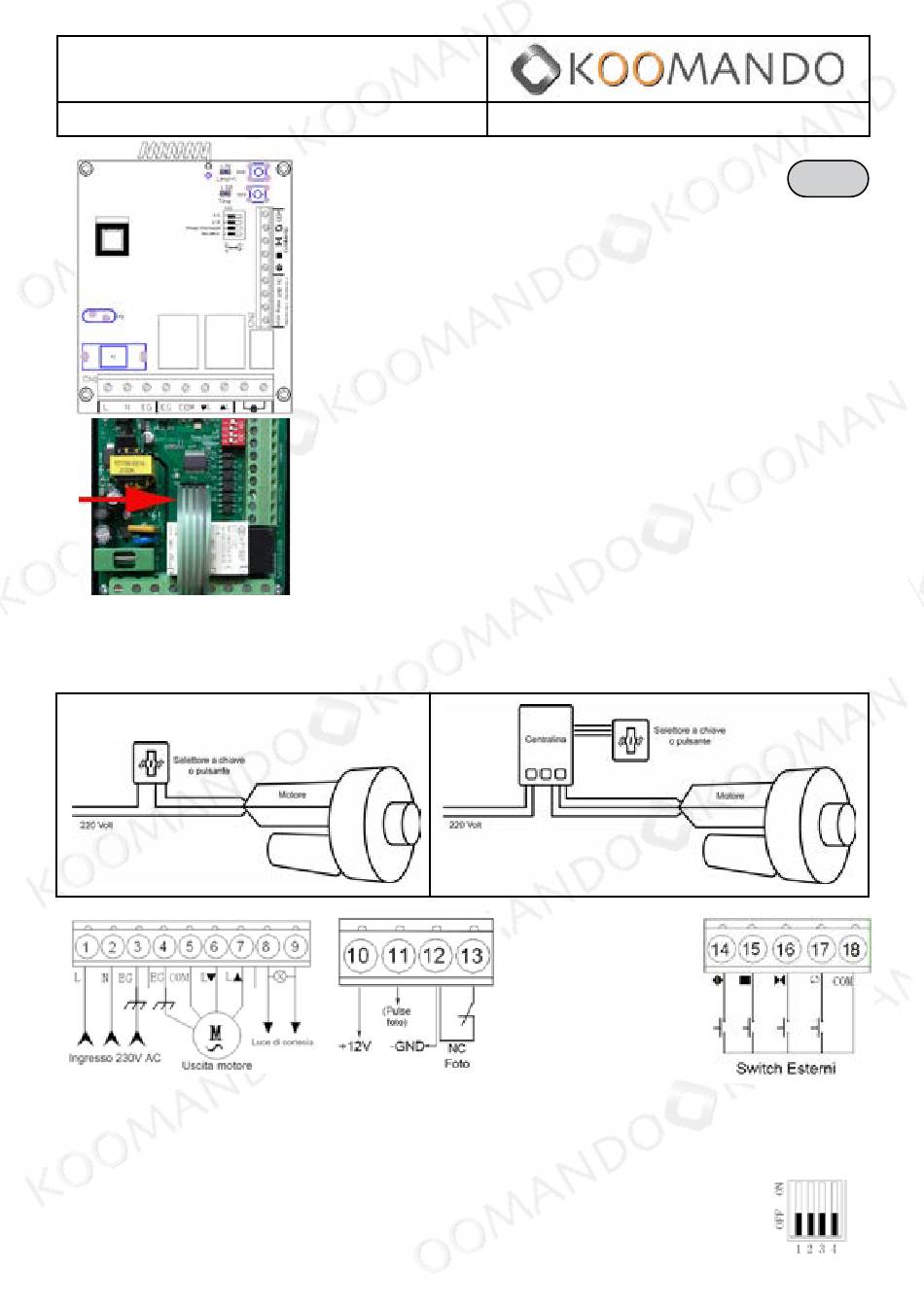

Schema 1
Collegamento Fotocellule
Collegare l'alimentazione 12V dc ai morsetti 10 e 12, collegare il contatto NC della fotocellula ai morsetti 12 e 13.
Il morsetto 12 GND è in comune. Si può collegare il ricevitore delle fotocellule con soli 3 fili facendo un ponte tra il
negativo ed il comune del contatto NC direttamente sulla fotocellula.
DIP1
ON controllo tasto singolo
OFF controllo 3 tasti
DIP2 DIP3
ON o OFF cambia la ON fotocellula pulse
direzione di movimento OFF fotocellula NC
del motore (lasciare in OFF)
www.koomando.com - il negozio dei telecomandi
I. SPECIFICHE TECNICHE
1 Voltaggio di lavoro: 85 - 265Vac
(110Vac 60HZ / 230Vac 50HZ)
2 Temperatura di lavoro: da -20ºC a+60°C
3 Tempo di lavoro: default 100s - regolabile con tasto TIME
4 Capacità motore: 1 HP (735W), 230Vac o 0,5 HP, 110Vac
5 Fusibili integrati: circuito elettrico (0,5A), motore (10A 250V)
6 Frequenza di lavoro: 433.92MHz
7 Telecomandi memorizzabili max: 30
8 Dimensione: 150x100x40 mm
9 Peso: 245 g
10 Grado di protezione IP55
II. ISTRUZIONI PER LA SICUREZZA
-
Si prega di leggere attentamente il presente manuale prima
della messa in funzione.
- Assicurarsi che il dispositivo non sia sotto tensione prima di
aprire il coperchio dell'apparecchiatura.
- Cancellare la memoria prima della messa in funzione della
centralina (rif. 3) Cancellazione di tutti telecomandi).
- Il segnale può essere disturbato da altri dispositivi di comunicazione.
- La centralina deve essere utilizzata solo per il comando manuale
e/o via radio di motoriduttori per serrande avvolgibili.
È vietato l'uso per il controllo di sistemi ad alto rischio.
- Ogni rischio per la sicurezza va eliminato prima del suo utilizzo.
- In caso di necessità sostituire i fusibili con altri di uguali carat-
teristiche.
Schema 2
10-12 uscita 12V dc per
alimentazione fotocellula.
12-13 collegamento contatto
NC fotocellula: se non usato
lasciare ponticellato.
Il morsetto 11 serve per il col-
legamento di fotocellule di tipo
impulsivo, non utilizzare sulle
comuni fotocellule NC.
DIP4
ON uomo presente
OFF semiautomatico
IT
