Summary of Contents for Termozeta WINDZETA LIVING

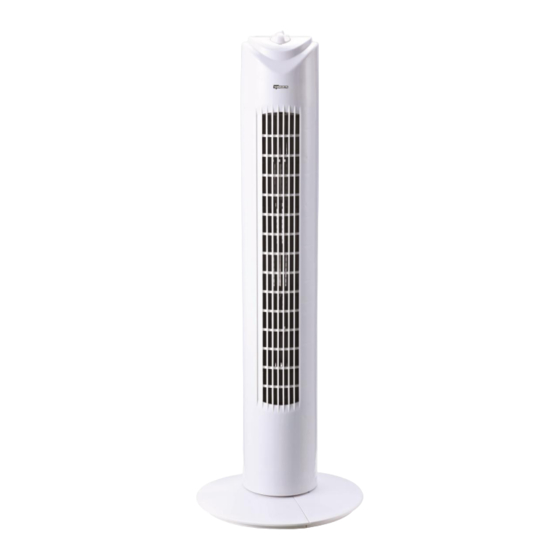

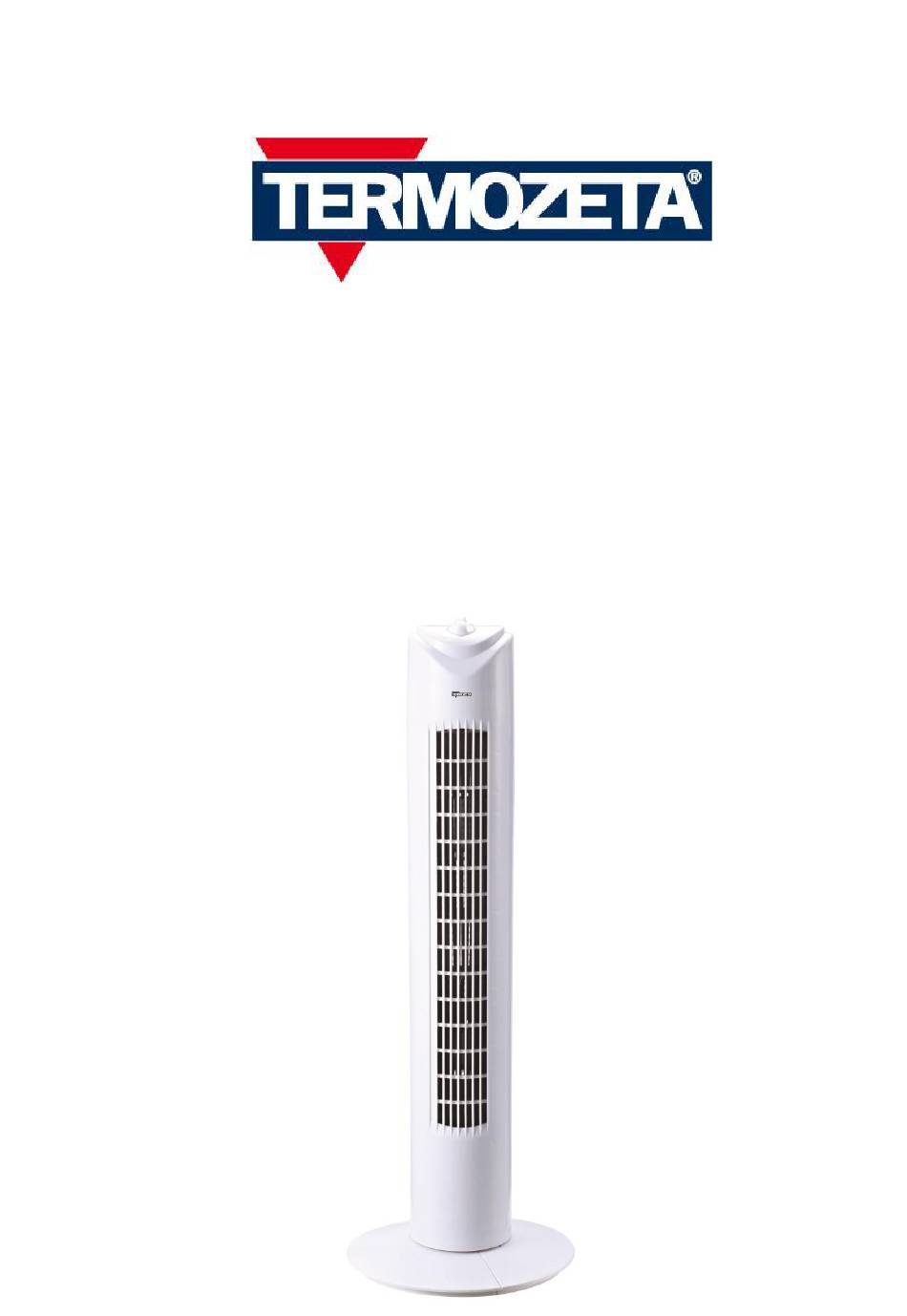

- Page 1 VENTILATORE A TORRETTA WINDZETA LIVING Cod. TZWZ06...
-
Page 2: Manuale D'istruzioni
MANUALE D’ISTRUZIONI Vi ringraziamo per la preferenza accordata avendo scelto un prodotto TERMOZETA.. Vi preghiamo di leggere attentamente le informazioni contenute in questo manuale, in quanto Vi aiuteranno a sfruttare al meglio le caratteristiche di questo prodotto. Il presente libretto è parte integrante dell’apparecchio e deve essere letto attentamente prima dell’utilizzo perché... - Page 3 8. Non utilizzare nelle vicinanze dell'apparecchio nebulizzatori spray (per es. insetticidi, spray per capelli,ecc. ) il cui utilizzo potrebbe creare danni all'involucro. 9. Nel caso si verificassero situazioni anomale, spegnere immediatamente l'apparecchio e contattare il rivenditore o il Servizio Assistenza. 10.
-
Page 4: Installazione
34. Non spostare il prodotto quando in funzione. 35. In generale è sconsigliabile l’uso di adattatori, prese multiple e/o prolunghe. Qualora il loro uso si rendesse indispensabile è necessario utilizzare solamente adattatori e prolunghe conformi alle vigenti norme di sicurezza 36. - Page 5 DESCRIZIONE DELLE PARTI 1. Pannello di controllo 2. Fori di uscita dell’aria 3. Base 4. Interruttore Timer(60 minuti) 5. Selettore velocità (3 pos.) e dell’oscillazione...
- Page 6 ASSEMBLAGGIO Attenzione: prima di assemblare la base del ventilatore, assicurarsi che sia scollegato dalla presa di corrente. Attenzione: il ventilatore può essere utilizzato esclusivamente completo della base di supporto. Per l’assemblaggio si prenda come riferimento le seguenti figure. 1. Allentare il dado di bloccaggio della base dalla parte inferiore dell'unità ruotandolo in senso antiorario, quindi abbassarlo per tutta la lunghezza del cavo di alimentazione.
-
Page 7: Funzionamento
FUNZIONAMENTO Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. - Page 8 DATI TECNICI Tensione/Frequenza: 230V / 50Hz Potenza: 45w Informazioni tecniche Descrizione Simbolo Valore Unità 18.02 m³/min Portata massima d’aria 40.4 Potenza Assorbita del ventilatore 0.45 (m³/min)/W Valori di esercizio Consumo elettrico in modo attesa 55.5 dB(A) Livello di potenza sonora del ventilatore 2.095 Velocità...
- Page 9 TOWER FAN WINDZETA LIVING Code: TZWZ06...
- Page 10 Thank you for your purchasing this fan. Please read all instructions carefully and keep for future use SAFETY WARNINGS When using electrical appliance,basic safety precautions should always be followed to reduce the risk of fire,electrical shock and personal injury. 1. The appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capability or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.
- Page 11 and object. The supplier cannot be considered responsible is case in incorrect assemby of the product. 21. Never use the product for purposes different . This appliance is for Household use only. 22. Don't leave the product unattended when it is operating. 23.
- Page 12 PART DESCRIPTION 6. Fan Control 7. Air Outlet 8. Base 9. Timer(60 minutes) switch 10. 3 speed and Oscillation switch ASSEMBLY INSTRUCTIONS Base Assemble 1.Loosen the base locking nut from the bottom of the unit by turning it anticlockwise.Put it down the length of the power cord.
- Page 13 4. Run the power cord through the central gap between the two halves of the un-assembled base. 5. Connect two halves by pushing the plastic pegs on each half into the corresponding slots on the other half. IMPORTANT:Make sure that the power cord passes through the guides on the rear half of the base. 6.
-
Page 14: Operation
OPERATION Speed function Speed o -Stop/Off Speed 1-Low Speed Speed 2-Medium Speed Speed 3-High Speed Oscillation function Select either of the 3 speeds on the right of the speed dial. 60 minutes timer... - Page 15 Technical Data: AC:230V/50Hz,45W INFORMATION REQUIREMENT FOR CONFORT FANS Maximum fan flow rate 18.02 m3 /min Fan power input 40.04 Service value 0.45 (m3 /min)/W Standby power consumption 0.00 Fan sound power level 55.5 dB(A) Maximum air velocity 2.095 Measurement standard for service value IEC 60879:1986 (corr.1992) Contact for further informations Daniele Fontana...
