Summary of Contents for Fosi Audio BT20A PRO

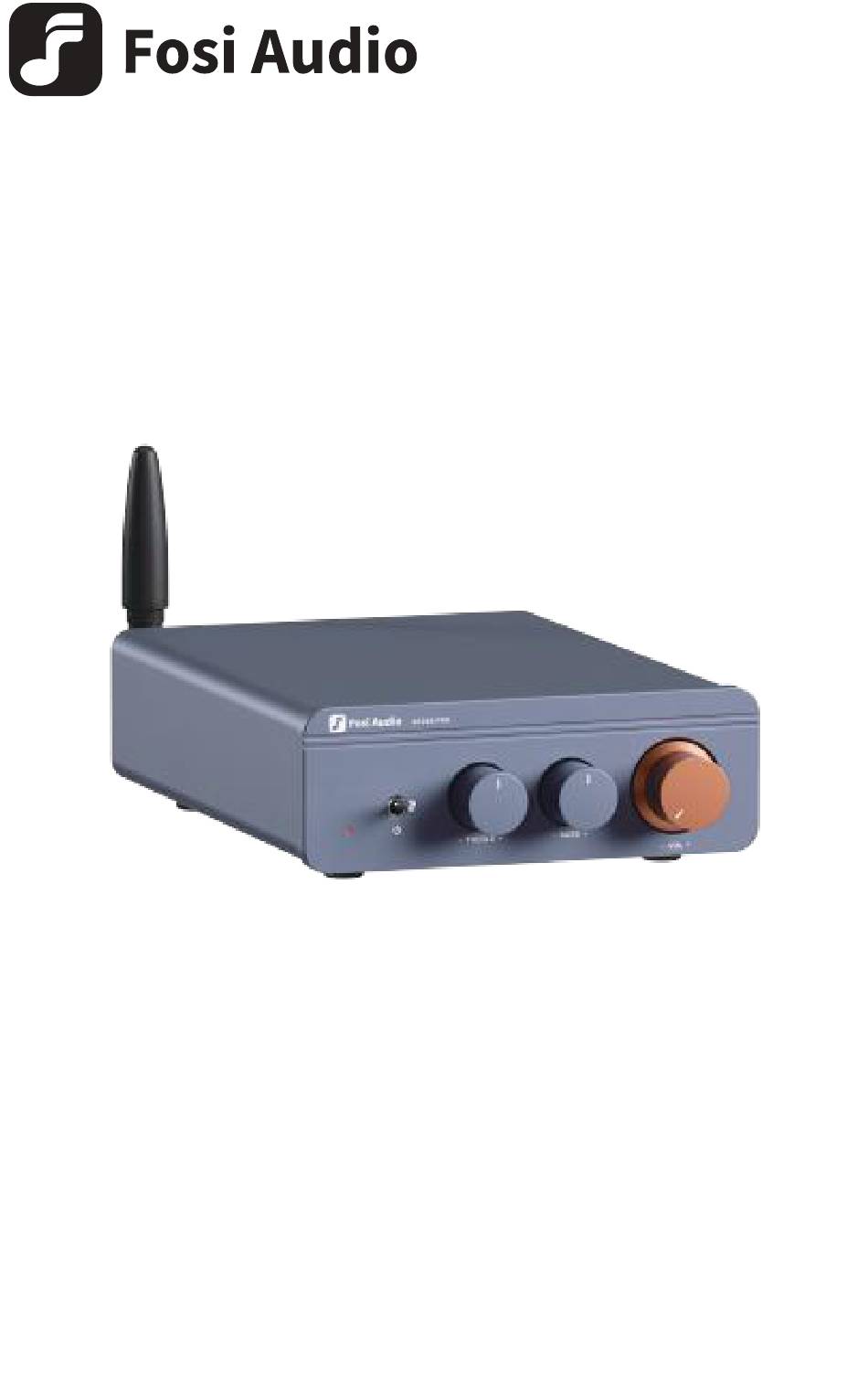

- Page 1 BT20A PRO User Manual...
-
Page 2: Product Overview

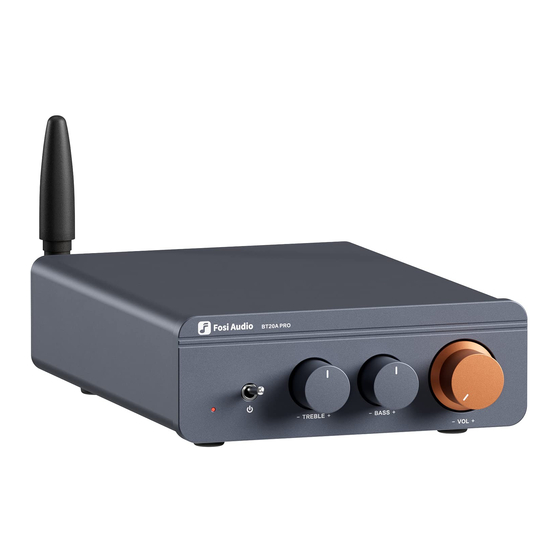

Product Overview The Bass/Treble knobs with midpoint position Power Power Treble Bass Volume Indicator Switch Control Control Control Long press 5s to clear all bluetooth pairing records Bluetooth Antenna 3.5mm Speakers Input PRE OUT Output Input... -
Page 3: Product Specifications
Product Specifications Fosi Audio BT20A PRO is an upgraded Bluetooth 5.0 HiFi stereo amplifier with PRE-OUT port, which can be used as a preamplifier. The BT20A PRO supports RCA/Bluetooth input, suitable for most passive speakers as well as active ones. - Page 4 And you can connect all the outputs simultaneously. Step 3: Connect the power supply to BT20A PRO and the socket. Flip the switch's toggle to power on the BT20A PRO. Then the input mode indicator light of BT20A PRO stays red after powered on.
- Page 5 Connectivity RCA Input: Use an RCA cable to connect the BT20A PRO and your device. The input indicator light will stay on Red. Bluetooth Input: Turn on the Bluetooth on your device, and select "Fosi Audio BT20A PRO" for pairing, the input mode indicator light will stay blue after a successful connection.
-
Page 6: Troubleshooting/Qa
• If the indicator light is on, please check if the volume knob is at the minimum level. If yes, please turn up the volume. • Make sure that the BT20A PRO is set to the input mode you want. Note: Bluetooth input mode (The input mode indicator light will stay... - Page 7 • Please replug the power supply, move the amplifier to another room and test it again. • Restart the BT20A PRO and then try to connect again, try to use another brand of mobile phone or device. Why the sound is intermittent in Bluetooth mode? •...
- Page 8 Sound quality is not good? • Make sure all the cables are fully connected. • Adjust the treble and bass control of the BT20A PRO to find the right tone. • Please try to change the sound source and cables to test.
-
Page 9: Warranty Information
Warranty Information All Fosi Audio products have an 18-month limited warranty on parts and labor from the date of purchase. Please contact us if you have any problems. About Fosi Audio Fosi Audio designs and builds innovative audio products with all your music in mind. - Page 10 製品の概要 中間位置の低音/高音ノブ 電源 電源 高音 低音 音量 インジケータ スイッチ コントロール コントロール 調整 5 秒を長押しして、すべての Bluetooth ペアリング記録を消去します Bluetooth アンテナ Manual 3.5mm スピーカー 入力 プリアウト 出力 入力...
- Page 11 製品仕様 Fosi Audio BT20A PRO は、アップグレードされたBluetooth 5.0 HiFi ステレオアンプ です。PRE-OUT端子を装備しており、プリアンプとしても使用可能です。 Fosi Audio BT20A PRO は、Bluetooth 5.0対応HiFiステレオアンプとして アップグレードされた製品です。 TI社製高性能D級パワーアンプチップ「TPA3255」を採用し、真のプレミアムサウンド を実現するとともに、オーディオ帯域全体で超低歪みを実現しています。 BT20A PROは、ハイパワーインダクタを搭載しています。 オーディオ入力 RCA/Bluetooth オーディオ出力 スピーカー出力/3.5mm プレアウト 電力出力 300Wx2 @4Ω ≥108dB 終端インピーダンス 2-8Ω 0.005% TPA3255 パワーアンプチップ 電源アダプタ 32V 5A DC 入力範囲...
- Page 12 ご注意: PRE OUT は、アクティブなサブウーファーとスピーカーに接続できま す。 または、プリアンプとして PRE OUT に接続することもできます。 すべての出力を接続する必要はありません。 パッシブスピーカーは2台しか 接続できません。 また、すべての出力を同時に接続できます。 ステップ 3: 電源を BT20A PRO とコンセントに接続します。スイッチを 切り替えて BT20A PRO をオンにします。 その後、BT20A PRO の入力モード インジケータ ライトは、電源を入れた後も 赤色のままです。 ご注意1: 電源アダプタの LED ライトが点灯していることを確認してください。 ご注意2: 電源を接続する前に、低音と高音のコントロールを中央の位置に 設定し、音量をゼロに設定して、突然の大きなノイズを避けてください。 ステップ 4: 音源（RCA入力/Bluetooth入力）をBT20A PROに接続します。 ステップ 5: 音量/低音/高音を調整して、お楽しみください!
- Page 13 接続方法 RCA 入力: BT20A PRO とデバイスを RCA ケーブルで接続します。 入力インジケータライトは赤のままです。 Bluetooth 入力: デバイスの Bluetooth をオンにし、ペアリングに「Fosi Audio BT20A Pro」を選択 します。接続が成功すると、入力モード インジケータ ライトは青色のままになり ます。 入力優先度: Bluetooth 入力モードが優先されます。 ご注意: Fosi Audio BT20A PRO を他の電気機器から遠ざけてください。 Fosi Audio BT20A PRO は、ラジオと同時に使用することはできません。 TIP: オペアンプの変更・交換方法は？ 2つのプラグイン NE5532 オペアンプが内蔵されており、オペアンプが異なると 音質が異なります。LME49720HA/MUSES02/OPA26041P/OPA2134PA/ LM4562/NJM4556AD オペアンプなどに置き換えることができます。...
- Page 14 • BT20A PRO がほしい入力モードに設定されていることを確認します。 注: Bluetooth 入力モード (入力モード インジケータ ライトは青色に点灯し たままになります) RCA入力モード（入力モードインジケータ ライトが赤く点灯） 入力優先度: Bluetooth 入力モードが優先されます。 • オーディオ ソースが一時停止されているかどうかを確認してください。 • 音源、ケーブル、スピーカーを変えてみてください。 • デバイスと BT20A PRO を再起動してから、再度接続してください。 ご注意: すべてのケーブルがデバイスに完全に押し込まれていることを 確認してください。 03. Bluetooth デバイスが BT20A Proとペアリングできない場合 • BT20A PRO の電源が入っていて、電源アダプタの LED ライトが点灯して いることを確認してください。 • BT20A PRO が別のデバイスとペアリングされていないことを確認します。...
- Page 15 • デバイスと BT20A PRO の間の距離が離れすぎていないことを確認し、 デバイスを BT20A PRO に近づけてください。 • デバイスと BT20A PRO の間に障害物がないことを確認してください。 障害物は Bluetooth の動作距離に影響します。 • 別のBluetooth オーディオ ソースに変更してテストしてください。 • 電源を再接続し、アンプを別の部屋に移動して、もう一度テストしてくださ い。 • BT20A PRO を再起動してから、もう一度接続を試みます。別のブランドの 携帯電話またはデバイスを使用してみてください。 04. Bluetooth モードで音が途切れるのはなぜですか? • 別の Bluetooth デバイスを使用して試してみます。 • BT20A PRO と音源の間に干渉を引き起こす可能性のある他の電子機器 がないことを確認してください。...
- Page 16 09. 音が途切れたり、途切れたりするのはなぜですか？ • 音源の音を小さくしてみてください。 • テストするオーディオ ソースを変更してみてください。 • BT20A PRO の高音と低音のノブのゲインを下げます。 • スピーカー出力の正極と負極が接触しないようにしてください。 比較的 大きなバナナプラグの中には、簡単に接触して短絡を引き起こすものがあ ります。 10. BT20A PRO は Bluetooth aptX と Low Latency を サポートしていますか? • いいえ。BT20A PRO は Dolby、aptX、aptX HD または aptX Low Latency をサポートしていません。 11. このアンプは常時電源を入れたままにできますか？ • 常時接続可能で、電力を消費せず安全です。 12. 2 つのオーディオ入力を同時に聞くことはできますか? • いいえ、一度に使用できるモードは 1 つだけです。...
- Page 17 保証情報 すべてのFosi Audio製品は、ご購入日から18ヶ月間、何か問題が発生した場合 、いつでもお気軽にお問い合わせくださいませ。全力対応させていただきます。 Fosi Audioについて Fosi Audio は、すべての音楽を念頭に置いて、革新的なオーディオ製品を設計 および製造しています。 優れたサウンド、シンプルかつエレガントなデザイン、 高品質の素材、そして本当に便利な機能が Fosi Audio の特徴です。 弊社は、製品を作成しなければならなかったのと同じくらい、製品を楽しんでい ただけることを心から願っています! ウェブサイト： www.fosiaudio.com アマゾンストア: https://www.amazon.co.jp/fosiaudio YouTube チャンネル : Fosi Audio Facebook : Fosi Audio WhatsApp: +86 13716612254 Line: +86 17710498160 アフターサービスとテクニカルサポートの電子メール: support@fosiaudio.com...
- Page 18 Produktübersicht Die Bass/Treble-Regler mit Mittelstellung Stroman Stroms Diskant Bass Lautstärke -zeige chalter Regeln Regeln Regeln 5s lang drücken, um alle Blauzahn-Kopplungsdatensätze zu löschen Bluetooth -Antenne 3.5mm Lautsprecherau Eingabe PRE OUT sgabe Eingabe...
- Page 19 Produktspezifikationen Fosi Audio BT20A Pro ist ein verbesserter Bluetooth 5.0 HiFi-Stereo-Ver- stärker mit PRE-OUT-Anschluss, der als Vorverstärker verwendet werden kann. Der BT20A Pro unterstützt den AUX/Bluetooth-Eingang und eignet sich sowohl für die meisten passiven als auch für aktive Lautsprecher. Er verwendet den TI TPA3255 Hochleistungs-Class-D-Leistungsverstärker- chip, der echte Premium-Klangqualität und extrem niedrige Verzerrungen...
- Page 20 Lautsprecher anschließen. Und Sie können alle Ausgänge gleichzeitig anschließen. Schritt 3: Schließen Sie das Netzteil an BT20A PRO und die Steckdose an. Schalten Sie das BT20A PRO mit dem Schalter ein. Dann bleibt die Eingangsmodus-Kontrollleuchte des BT20A PRO nach dem Einschalten rot.
- Page 21 Verbindungen RCA Eingang: Verwenden Sie ein RCA-Kabel, um das BT20A PRO mit Ihrem Gerät zu verbinden. Die Eingangsanzeige leuchtet weiterhin rot. Bluetooth-Eingang: Schalten Sie Bluetooth auf Ihrem Gerät ein und wählen Sie "Fosi Audio BT20A Pro" für das Pairing aus. Nach erfolgreicher Verbindung leuchtet die Eingangsmodusanzeige blau.
-
Page 22: Fehlerbehebung/Qa
Eingangspriorität: Der Bluetooth-Eingangsmodus hat Vorrang. • Prüfen Sie, ob die Audioquelle pausiert ist. • Versuchen Sie bitte, die Tonquelle, die Kabel und die Lautsprecher zu wechseln. • Versuchen Sie, sowohl Ihr Gerät als auch BT20A PRO neu zu starten,... - Page 23 Gerät gekoppelt ist. • Achten Sie darauf, dass der Abstand zwischen Ihrem Gerät und dem BT20A PRO nicht zu groß ist, stellen Sie Ihr Gerät näher an den BT20A PRO. • Stellen Sie sicher, dass sich keine Hindernisse zwischen Ihrem Gerät und dem BT20A PRO befinden.
- Page 24 Die Tonqualität ist nicht gut? • Stellen Sie sicher, dass alle Kabel vollständig angeschlossen sind. • Stellen Sie die Höhen- und Bassregler des BT20A PRO ein, um den richtigen Ton zu finden. • Versuchen Sie, die Klangquelle und die Kabel zum Testen zu wechseln.
- Page 25 Unterstützt das BT20A PRO Bluetooth aptX und Low Latency? • Nein. Das BT20A PRO unterstützt weder Dolby, aptX, aptX HD noch aptX Low Latency. Kann man den Verstärker die ganze Zeit über eingeschaltet lassen? Es kann die ganze Zeit über angeschlossen werden und ist sicher ohne Stromverbrauch.
-
Page 26: Informationen Zur Garantie
Informationen zur Garantie Alle Fosi Audio Produkte haben eine 18-monatige Garantie auf Teile und Arbeit ab dem Kaufdatum. Bitte kontaktieren Sie uns, wenn Sie irgendwelche Probleme haben. Über Fosi Audio Fosi Audio entwickelt und baut innovative Audioprodukte, bei denen Ihre Musik im Mittelpunkt steht.
