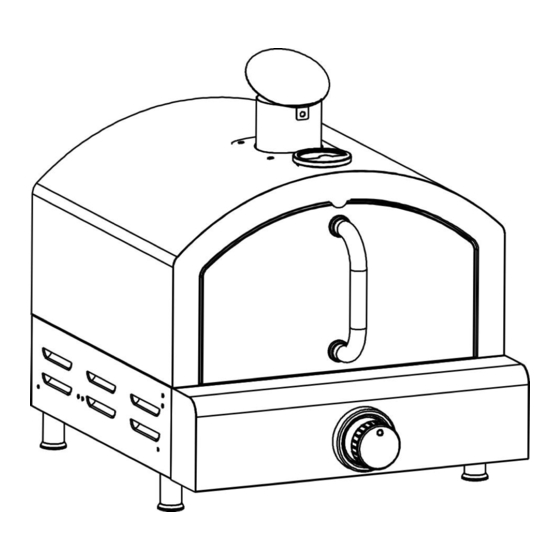

Summary of Contents for MyOUTDOORKITCHEN LEV-HNS-P100

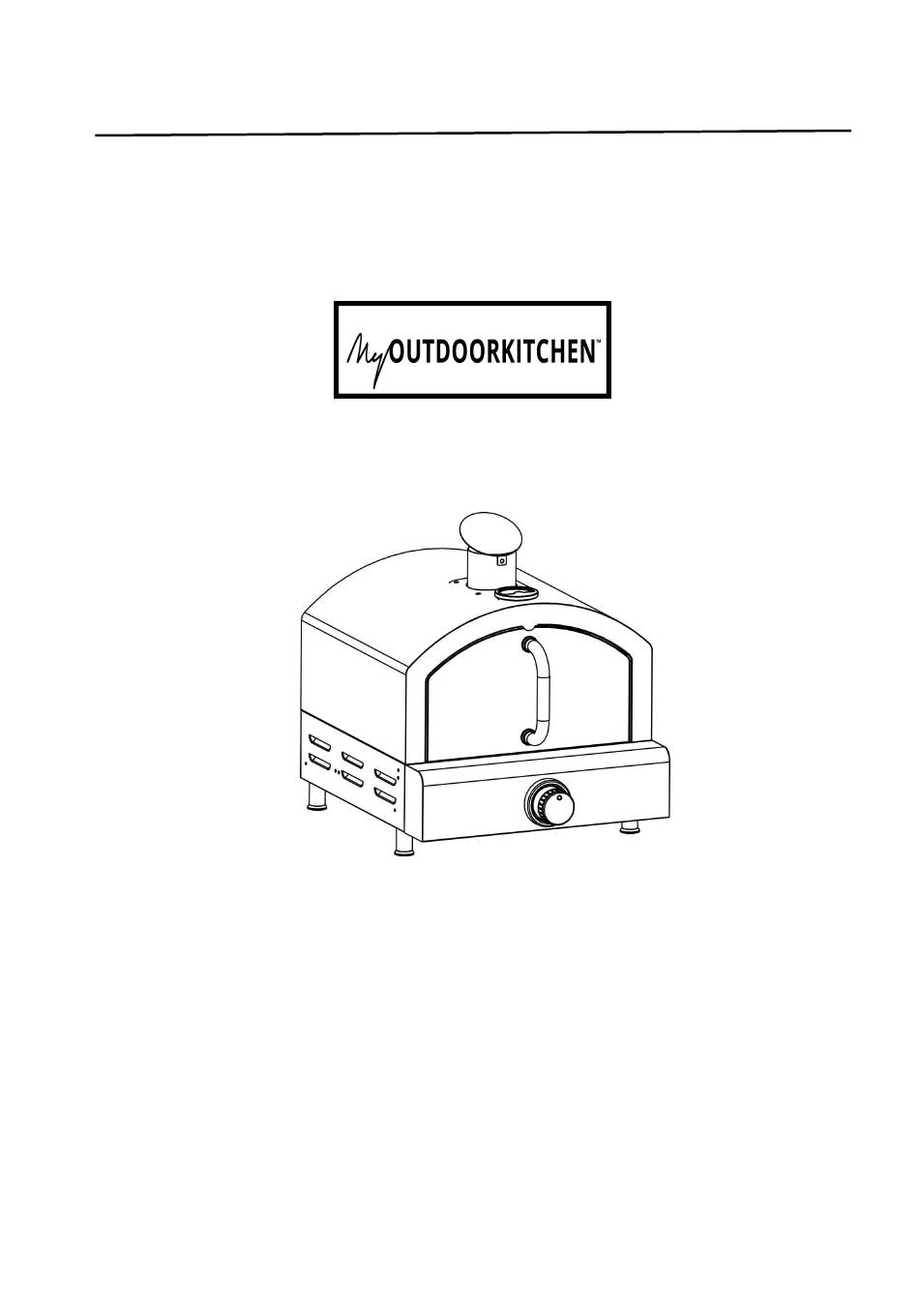

- Page 1 User Manual Small pizz oven LEV-HNS-P100 Please read the instructions before operating the appliance Lindström & Sondén AB, Havsbadsvägen 1, 262 63 Ängelholm Sweden...
- Page 2 OPERATING MANUAL PLEASE READ INSTRUCTIONS CAREFULLY BEFORE ASSEMBLY WARNING Hazardous fire or explosion may result if instructions are ignored It is the consumer’s responsibility to see that the barbecue is properly assembled, installed, and taken care of. Failure to follow instructions in this manual could result in bodily injury and/or property damage. FOR YOUR SAFETY IF YOU SMELL GAS: 1.
- Page 3 Exploded view:...
- Page 4 ASSEMBLY: 2． M4*8 1 PCS M5*8 4 PCS...
- Page 6 Technical Information: HNS-P100-GER Model: HNS-P100 TOTAL HEAT INPUT: 3.3 kW (240 g/h) 3.0 kW (218 g/h) (ALL GAS CATEGORIES) GAS CATEGORY: 3+(28-30/37) 3B/P(50) 3B/P(30) TYPES OF GAS: Butane, Propane or their mixtures Butane Propane LPG GAS MIXTURES GAS PRESSURE: 28-30 mbar 37 mbar 30 mbar 50 mbar INJECTOR SIZE: 0.81 mm...
- Page 7 NOTE FOR CONSUMER: Retain for future Reference CONNECTING THE GAS CYLINDER TO THE APPLIANCE This appliance is only suitable for use with low-pressure butane or propane gas or LPG mixtures, fitted with the appropriate low-pressure regulator via a flexible hose. The hose should be secured to the regulator and the appliance with hose clips.
-
Page 8: To Check For Leaks
This barbecue is designed for use outdoors, away from any flammable materials. It is important that there are no overhead obstructions and that there is a minimum distance of 1 m from the side or rear of the appliance. It is important that the ventilation openings of the appliance are not obstructed. The barbecue used on a level, stable surface. - Page 9 Lighting Instructions for barbecue 1. Open the hood of the barbecue before attempting to light the burners. 2. Turn all the control knobs clockwise to “OFF” position. 3. Connect the regulator to the gas bottle. Turn the gas supply “ON” at the regulator. Check with the use of soapy water for any gas leakage between the bottle and the regulator.
-
Page 10: Outside Surface
Clean your barbecue after each USE. DO NOT use abrasive or flammable cleaners, as it will damage the parts of the product and may start a fire. Clean in warm soapy water. WARNING: Accessible parts may be very hot. Keep young children away from the hot appliance at all times (even while cooling down!). -
Page 11: Troubleshooting
SERVICING Your gas barbecue should be serviced annually by a competent registered person. TROUBLE SHOOTING PROBLEM POSSIBLE CAUSE SOLUTION 1.LP gas cylinder is empty 1.replace with full cylinder Burners will not light using the 2.faulty regulator 2.have regulator checked ignition system 3.obstructions in burner or replace 4.obstructions in gas jets or gas hose... - Page 12 In order to maintain the quality of the finish of your Stainless Steel BBQ, the owner must be vigilant with care and maintenance according to this advice. Look after your investment carefully and it will serve you well for many years to come. Customer service: info@myoutdoorkitchen.co.uk...
- Page 13 Användarmanual Gasoldriven pizzaugn Läs instruktionerna innan du använder enheten Lindström & Sondén AB, Havsbadsvägen 1, 262 63 Ängelholm Sweden...
- Page 14 BRUKSANVISNING LÄS INSTRUKTIONER NOGGRANT INNAN ANVÄNDNING VARNING Farlig brand eller explosion kan uppstå om instruktionerna ignoreras. Det är konsumentens ansvar att se till att enheten är korrekt monterad, installerad och omskött. Misslyckande att följa instruktionerna i denna handbok kan resultera i kroppsskada och/eller egendomsskada.
- Page 15 SPRÄNGSKISS:...
- Page 16 MONTERING:...
-
Page 18: Teknisk Information
TEKNISK INFORMATION HNS-P100 Modell: HNS-P100-GER 3.3 kW (240 g/h) Total värmeeffekt 3.0 kW (218 g/h) GAS CATEGORY: I 3B/P(30) 3+(28-30/37) 3B/P(50) TYPES OF GAS: Propane LPG GAS MIXTURES Butane, Propane or their mixtures Butane GAS PRESSURE: 28-30 mbar 30 mbar 37 mbar 50 mbar INJECTOR SIZE:... - Page 19 vid 50 mbar. Se till att regulatorn är certifierad enligt standard EN16129. Kontakta din LPG- återförsäljare för information om en lämplig regulator för gasflaskan. Regulator och slang. Använd endast regulatorer och slangar som är godkända för gasol vid ovanstående tryck. Den förväntade livslängden för regulator beräknas till 2 år.
- Page 20 förbränningsluft till brännare när grillen används. ANVÄND ENDAST DENNA ENHET UTOMHUS. INNAN ANVÄNDNING KONTROLLERA FÖR LÄCKOR Kontrollera aldrig efter läckor med öppen låga, använd alltid en tvål vattenlösning FÖRE TESTNING Kontrollera att allt förpackningsmaterial har avlägsnats från grillen. Gör en lösning av en del flytande diskmedel och en del vatten.
- Page 21 RENGÖRING OCH SKÖTSEL VARNING: All rengöring och underhåll ska utföras när enheten är sval och med gastillförseln avstängd vid gasoltuben. RENGÖRING Att ”bränna av” enheten efter varje användning (i ca 15 minuter) kommer att hålla överflödiga matrester till en minimum. YTA UTANFÖR Använd milt rengöringsmedel eller bakpulver och varmvattenlösning.
- Page 22 5. Elektrodtråd lös eller gasslang frånkopplad på elektrod eller 5. Anslut tråden igen tändningsenhet 6. Byt elektrod och 6. Elektroden eller tråden är byt tråd till tändare skadad till tryckknapps tändare Brännaren tänds inte med 1. LG gasflaskan är tom 1.
- Page 23 över vinter månader. För att bibehålla kvaliteten på finishen på din enhet i rostfritt stål måste ägaren vara vaksam med skötsel och underhåll enligt detta råd. Ta hand om din investering noggrant så kommer den att tjäna dig väl under många år framöver. Kundservice: info@myoutdoorkitchen.se...
