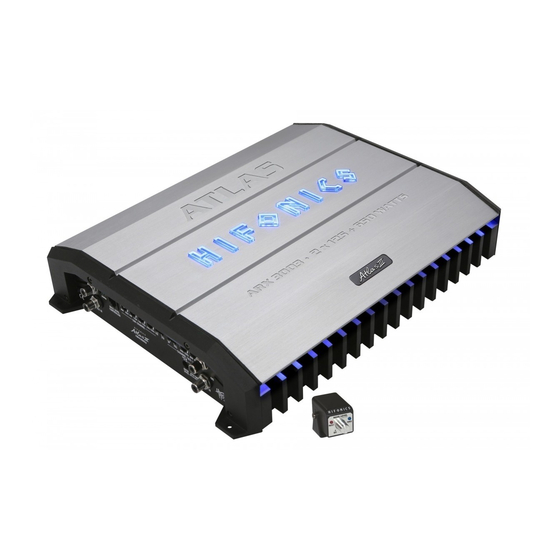

- Page 1 HYBRID CLASS A/B & D 3-CHANNEL AMPLIFIER ARX3003 BENUTZERHANDBUCH OWNER‘S MANUAL...
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE Mechanische Installation ........................4 Elektrische Anschlüsse ........................5 FUNKTIONSHINWEISE Funktionen und Bedienelemente .......................6 Anschlussbeispiel: 3-Kanal-Modus: 1 x Stereo-System (Front & Rear) + 1 x Subwoofer ....8 Einstellbereiche der Filter ........................9 ALLGEMEINE HINWEISE Technische Daten ..........................10 FEHLERBEHEBUNG OPTIONALES ZUBEHÖR HINWEIS Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. -
Page 3: Sicherheitshinweise
SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. An- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- dernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. -
Page 4: Installationshinweise
INSTALLATIONSHINWEISE HINWEIS Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. -
Page 5: Elektrische Anschlüsse
50Hz 150Hz MIN MAX POWER SUB CHANNEL CHANNEL 1&2 BASS LEVEL CONTROLLER SUB IN LINE IN INPUT AUTO TURN ON ARX3003 LEVEL (ONLY IN HI LEVEL INPUT MODE) ELEKTRISCHE ANSCHLÜSSE BRIDGED +12V FUSE LOG0 BLUE / WHITE SPEAKER OUTPUT OUTPUT... -
Page 6: Funktionshinweise
CHANNEL 1&2 BASS LEVEL CONTROLLER SUB IN LINE IN INPUT AUTO TURN ON ARX3003 LEVEL (ONLY IN HI LEVEL INPUT MODE) BRIDGED +12V FUSE LOG0 Die SUB IN-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät (SUB OUT wenn vorhanden) verbinden. - Page 7 Verwenden Sie hierfür den optional erhältlichen Adapter HF-HLA von VERSTÄRKER KABELSEELE HiFonics (siehe S. 13). Dieser ist optimal an den Verstärkereingang angepasst und enthält zudem eine Schutzfunktion für den Lautspre- cherausgang des Steuergeräts (Autoradio). Alternativ können Sie die Enden der Lautsprecherkabel des Steuerge- räts an handelsübliche Cinch/RCA-Stecker (separat erhältlich) anlöten.
-
Page 8: Anschlussbeispiel: 3-Kanal-Modus: 1 X Stereo-System (Front & Rear) + 1 X Subwoofer
CHANNEL 1&2 3-Kanal-Modus: 1 x Stereo-System (Front & Rear) + 1 x Subwoofer BASS LEVEL CONTROLLER SUB IN LINE IN INPUT AUTO TURN ON ARX3003 LEVEL (ONLY IN HI LEVEL INPUT MODE) HP od. FULL BASS BRIDGED X-OVER +12V FUSE... -
Page 9: Einstellbereiche Der Filter
FUNKTIONSHINWEISE EINSTELLBEREICHE DER FILTER LEVEL 1,1V 5,5V 0,3 V 0,2 V HP (CH 1/2) 300 Hz 53 Hz 1,5 kHz 4,0 kHz 50 Hz LP (SUB CHANNEL) 100 Hz 40 Hz 135 Hz 150 Hz 35 Hz BASS BOOST (SUB CHANNEL) 5 dB 1 dB 13 dB... -
Page 10: Allgemeine Hinweise
ALLGEMEINE HINWEISE TECHNISCHE DATEN MODELL ARX3003 KANÄLE SCHALTUNGSPRINZIP Kanal 1-2 CLASS A/B Analog Kanal 3 CLASS D Digital AUSGANGSLEISTUNG RMS 13,8 V Kanal 1-2, Watt an 4 / 2 Ohm 2 x 75 / 125 Kanal 3 (Subwoofer) Watt an 4 / 2 / 1 Ohm 1 x 250 / 450 / 650 AUSGANGSLEISTUNG MAX. -
Page 11: Fehlerbehebung
FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden. - Page 12 FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
-
Page 13: Optionales Zubehör
OPTIONALES ZUBEHÖR HF-HLA ZUM LINE IN AM VERSTÄRKER Zum einfachen Anschließen der Hochpegel-Lautsprecherausgänge des Steuergeräts am Verstärker bietet HiFonics den separat erhältlichen ”HI-to-LO”-Adapter HF-HLA an, der im gut sortierten Fachhandel erhältlich ist. LAUTSPRECHER- Mit dem HF-HLA müssen Sie lediglich die abisolierten... - Page 14 TABLE OF CONTENT SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS Mechanical installation ........................16 Electrical interconnection.........................17 FUNCTIONAL INSTRUCTIONS Features and operational controls ....................18 Interconnection example: 3-channel-mode: 1 x Stereo-System (Front & Rear) + 1 x Subwoofer ...20 Filter setting ranges .........................21 GENERAL NOTES Specifications ..........................22 TROUBLE SHOOTING OPTIONAL ACCESSORIES NOTE...
-
Page 15: Safety Instructions
SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER-ATION DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A VEHICLE. Other- EXPOSED TO HIGH HUMIDITY AND DUST. -
Page 16: Installation Instructions
INSTALLATION INSTRUCTIONS NOTE Before you start with the installation of the sound system, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits. MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gastank or the like. Ensure that the chosen location provides a sufficient air circulation for the amplifier. -
Page 17: Electrical Interconnection
50Hz 150Hz MIN MAX POWER SUB CHANNEL CHANNEL 1&2 BASS LEVEL CONTROLLER SUB IN LINE IN INPUT AUTO TURN ON ARX3003 LEVEL (ONLY IN HI LEVEL INPUT MODE) ELECTRICAL INTERCONNECTION BRIDGED +12V FUSE LOG0 BLUE / WHITE SPEAKER OUTPUT OUTPUT... -
Page 18: Functional Instructions
CHANNEL 1&2 BASS LEVEL CONTROLLER SUB IN LINE IN INPUT AUTO TURN ON ARX3003 LEVEL (ONLY IN HI LEVEL INPUT MODE) BRIDGED +12V FUSE LOG0 The SUB IN RCA jacks must be connected with the RCA output jacks of the headunit. - Page 19 19/#2), follow these instructions: High level speaker cables as signal input: TO THE LINE IN ON THE Please use the optional HF-HLA adaptor from HiFonics (see AMPLIFIER page 25). This adaptor is optmized for the use with this amplifier...
-
Page 20: Interconnection Example: 3-Channel-Mode: 1 X Stereo-System (Front & Rear) + 1 X Subwoofer
CHANNEL 1&2 5-channel-mode: 2 x Stereo-System (Front & Rear) + 1 x Subwoofer BASS LEVEL CONTROLLER SUB IN LINE IN INPUT AUTO TURN ON ARX3003 LEVEL (ONLY IN HI LEVEL INPUT MODE) HP or FULL BASS BRIDGED X-OVER +12V FUSE... -
Page 21: Filter Setting Ranges
FILTER SETTING RANGES LEVEL 1,1V 5,5V 0,3 V 0,2 V HP (CH 1/2) 300 Hz 53 Hz 1,5 kHz 4,0 kHz 50 Hz LP (SUB CHANNEL) 100 Hz 40 Hz 135 Hz 150 Hz 35 Hz BASS BOOST (SUB CHANNEL) 5 dB 1 dB 13 dB... -
Page 22: General Notes
FUNCTIONAL INSTRUCTIONS SPECIFICATIONS MODEL ARX3003 CHANNELS CIRCUIT Channel 1-2 CLASS A/B Analog Channel 3 CLASS D Digital OUTPUTPOWER RMS 13,8 V Channell 1-2 Watts @ 4 / 2 Ohms 2 x 75 / 125 Channel 3 (Subwoofer) Watts @ 4 / 2 / 1 Ohms 1 x 250 / 450 / 650 OUTPUTPOWER MAX. -
Page 23: Trouble Shooting
TROUBLE SHOOTING ELECTRICAL INTERFERENCES The reason for interferences are mostly the routed cables and wires. Especially the power and audio cables (RCA) of your sound system are vulnerable. Often these interferences are caused by electric generators or other electrical units (fuel pump, AC etc.) of the car. The most of these problems can be prevented by a correct and careful wiring. - Page 24 TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cabels have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the amplifier is not correct Recheck 4.
- Page 25 THE AMPLIFIER You can simplify the installation of the high level speaker connections, if you use the separately available hi-to-lo adaptors HF-HLA from HiFonics. You may find the adaptors SPEAKER CABLES at your car audio retailer. With the HF-HLA you just need to connect the bared speaker cables in the regarding ports and connect the RCA jacks with LINE IN on the amplifier.
- Page 26 NOTES...
- Page 27 NOTES...
- Page 28 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.audiodesign.de ©2014 Audio Design GmbH, All Rights Reserved...
