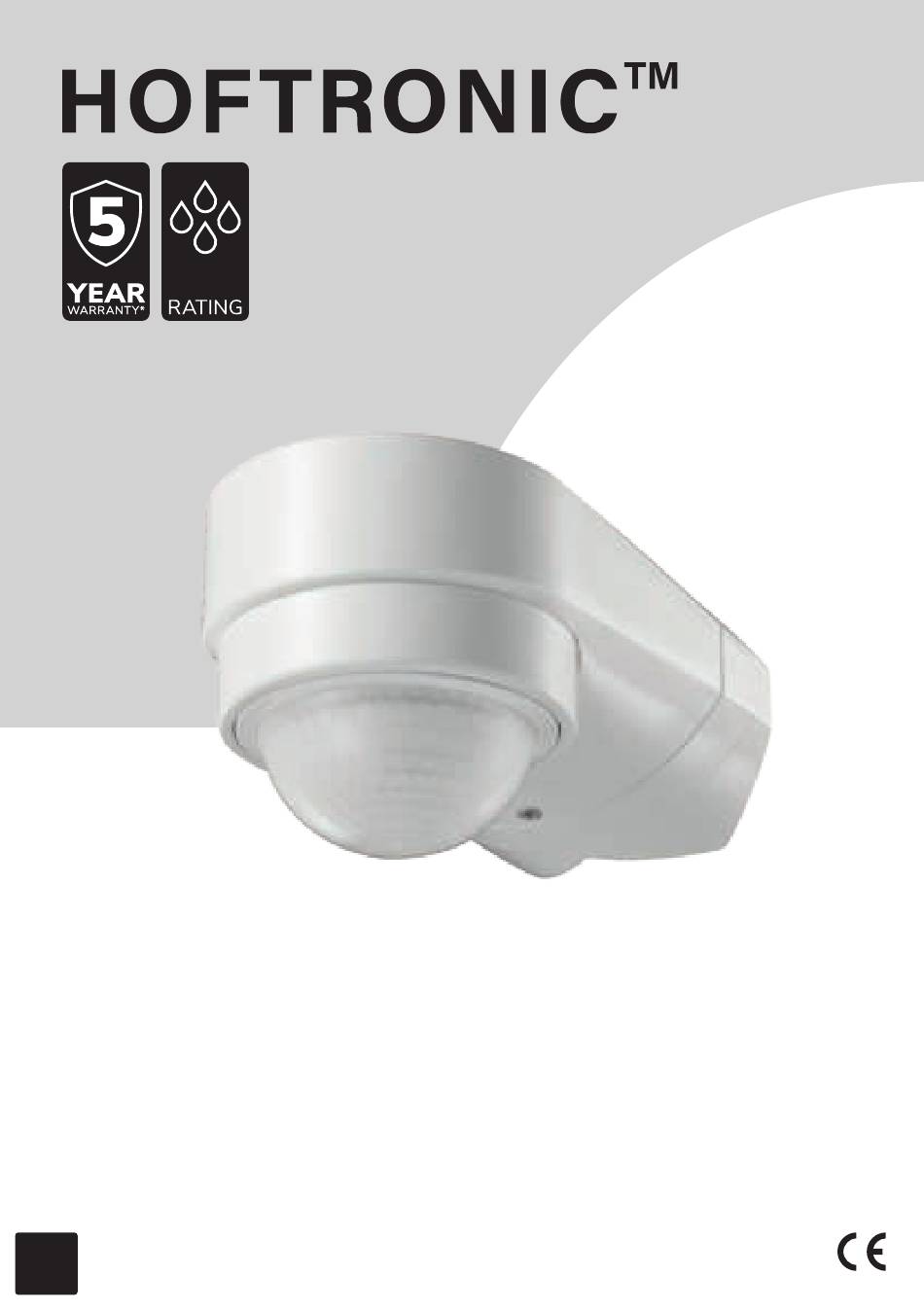

- Page 1 IP65 USER MANUAL PIR MOTION SENSOR 240 ° 4401344 4401351...
- Page 2 DE - Montageanleitung DE - Technische Spezifikation DE - Häufig Gesellte Fragen DE - Allgemeine Richtlinien NL - Conformiteitsverklaring NL - Montage Handleiding NL - Technische Specificatie NL - Veelgestelde Vragen NL - Algemene Richtlijnen 1 | © Copyright 2020 Hoftronic...
- Page 3 Het complete EG conformiteitsdocument is op aanvraag beschikbaar. Formele documentatie als de conformiteitsver- klaring, het veiligheidsinformatieblad en het product testrapport is beschikbaar op verzoek. 2 | © Copyright 2020 Hoftronic...
- Page 4 1. Removing the cover. 2. Removing the bottom. 3. Removing the bottom in two parts. 4. Wiring the motion sensor. 5. Setting the time and LUX settings. 6. Height of installation: 1.8-2.5m. Detection Distance: Max.10m. 3 | © Copyright 2020 Hoftronic...
-
Page 5: Technical Specification
FREQUENCY: 50/60Hz RATED LOAD: 1200W (Incandescent lamp) 600W (Energy-saving lamp & LED lamp) DETECTION DISTANCE: max. 10m (<24°) TIME DELAY: 10sec ± 3sec to 15min ± 2min (adjustable) AMBIENT LIGHT: <3-2000LUX (adjustable) INSTALLATION HEIGHT: 1.8-2.5m 4 | © Copyright 2020 Hoftronic... - Page 6 2. Entfernen des Bodens. 3. Entfernen des Bodens in zwei Teilen. 4. Verkabelung des Bewegungssensors. 5. Einstellung der Zeit- und LUX Einstellungen. 6. Höhe der Installation: 1,8 - 2,5 Meter. Erfassungsabstand: max. 10 Meter. 5 | © Copyright 2020 Hoftronic...
-
Page 7: Technische Spezifikation
TECHNISCHE SPEZIFIKATION ERFASSUNGSBEREICH: 240° SPANNUNG: 220-240V/AC FREQUENZ: 50/60Hz RATENBELASTUNG: 1200W (Glühlampe) 600W (Energiesparlampe & LED-Lampe) ERFASSUNGSABSTAND: max. 10m (<24°) ZEITVERZÖGERUNG: 10sec ± 3sec to 15min ± 2min (einstellbar) UMGEBENDES LICHT: <3-2000LUX (einstellbar) EINBAUHÖHE: 1.8-2.5m 6 | © Copyright 2020 Hoftronic... - Page 8 2. Het verwijderen van de bodem. 3. Het verwijderen van de bodem in 2 delen. 4. Bedrading van de bewegingssensor. 5. Instellen van de tijd en LUX-instellingen. 6. Installatiehoogte: 1,8 - 2,5 Meter. Detectieafstand: max. 10 meter. 7 | © Copyright 2020 Hoftronic...
-
Page 9: Technische Specificatie
DETECTIEBEREIK: 240° VOLTAGE: 220-240V/AC FREQUENTIE: 50/60Hz RATED LOAD: 1200W (Gloeilamp) 600W (Energiebesparings- & LED lamp) DETECTIEAFSTAND: max. 10m (<24°) TIJD INTERVAL: 10sec ± 3sec to 15min ± 2min (instelbaar) AMBIENTENLICHT: <3-2000LUX (instelbaar) MONTAGEHOOGTE: 1.8-2.5m 8 | © Copyright 2020 Hoftronic... -
Page 10: Frequently Asked Questions
2.) Controleer of de omgevingstemperatuur te hoog is. 3.) Controleer of de inductiesignaalbron zich in het detectieveld bevindt. 4.) Controleer of de installatiehoogte overeenkomt met de vereiste hoogte in de instructie. 5.) Controleer of de bewegende oriëntatie correct is. 9 | © Copyright 2020 Hoftronic... - Page 11 Hoftronic reserves the selected for the cable gland used in the product. right to make changes in the manual - the current version can be downloaded at www.hoftronic.com.
- Page 12 BETRIEBSHINWEISE / WARTUNG materiellen und immateriellen Schäden führen. Zusätzliche Die Wartung bei ausgeschalteter Versorung und nach Informationen zu den Produkten der Marke Hoftronic sind Erkalten des Produkts durchführen. Nur mit weichen auf der Seite www.hoftronic.com erhältlich. Hoftronic und trockenen Stoffen säubern. Keine chemischen haftet nicht für Schäden, die aus dem Nichtbeachten der...
- Page 13 Eventuele onderhoudswerkzaamheden moeten worden uitgevoerd wanneer de stroomtoevoer wordt schade. Meer informatie over Hoftronic producten vindt u op www.hoftronic.com. Hoftronic is niet verantwoordelijk onderbroken en het product is afgekoeld. Reinig alleen met zachte en droge doeken. Gebruik geen chemische voor schade als gevolg van het niet opvolgen van deze reinigingsmiddelen.
- Page 14 Imported by HOF Trading B.V. Graafschap Hornelaan 137 A 6001 AC Weert The Netherlands www.hoftronic.com Made in P.R.C.
