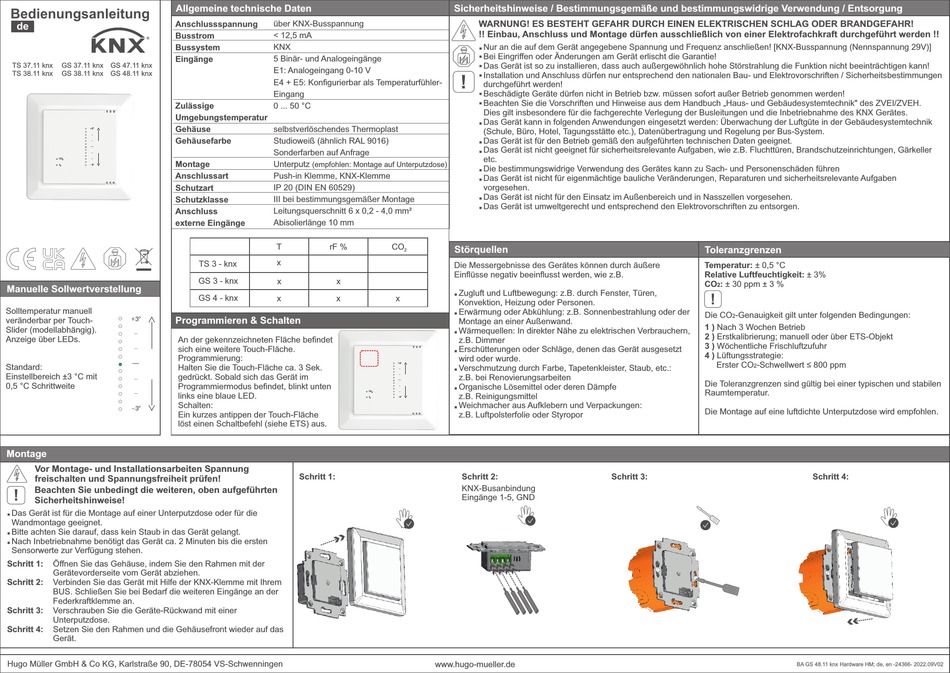

Hugo Müller GS 47.11 knx Instruction Manual

Allgemeine technische Daten
Bedienungsanleitung
Anschlussspannung
de
Busstrom
Bussystem
Eingänge
TS 37.11 knx GS 37.11 knx GS 47.11 knx
TS 38.11 knx GS 38.11 knx GS 48.11 knx
Zulässige
Umgebungstemperatur
Gehäuse
+ 3°
-
Gehäusefarbe
-
-
-
-
CO
2
Montage
- 3°
Anschlussart
Schutzart
Schutzklasse
Anschluss
externe Eingänge
Manuelle Sollwertverstellung
Solltemperatur manuell
+ 3° Programmieren & Schalten
veränderbar per Touch-
Slider (modellabhängig).
-
Anzeige über LEDs.
An der gekennzeichneten Fläche befindet
-
sich eine weitere Touch-Fläche.
-
Programmierung:
Standard: Halten Sie die Touch-Fläche ca. 3 Sek.
Einstellbereich ±3 °C mit gedrückt. Sobald sich das Gerät im
-
0,5 °C Schrittweite
Programmiermodus befindet, blinkt unten
-
links eine blaue LED.
Schalten:
-
3°
Ein kurzes antippen der Touch-Fläche
löst einen Schaltbefehl (siehe ETS) aus.
Montage
Vor Montage- und Installationsarbeiten Spannung
freischalten und Spannungsfreiheit prüfen!
Beachten Sie unbedingt die weiteren, oben aufgeführten
!
Sicherheitshinweise!
Das Gerät ist für die Montage auf einer Unterputzdose oder für die
§
Wandmontage geeignet.
Bitte achten Sie darauf, dass kein Staub in das Gerät gelangt.
§
Nach Inbetriebnahme benötigt das Gerät ca. 2 Minuten bis die ersten
§
Sensorwerte zur Verfügung stehen.
Schritt 1: Öffnen Sie das Gehäuse, indem Sie den Rahmen mit der
Gerätevorderseite vom Gerät abziehen.
Schritt 2: Verbinden Sie das Gerät mit Hilfe der KNX-Klemme mit Ihrem
BUS. Schließen Sie bei Bedarf die weiteren Eingänge an der
Federkraftklemme an.
Schritt 3: Verschrauben Sie die Geräte-Rückwand mit einer
Unterputzdose.
Schritt 4: Setzen Sie den Rahmen und die Gehäusefront wieder auf das
Gerät.
Hugo Müller GmbH & Co KG, Karlstraße 90, DE-78054 VS-Schwenningen
über KNX-Busspannung
< 12,5 mA
KNX
5 Binär- und Analogeingänge
E1: Analogeingang 0-10 V
E4 + E5: Konfigurierbar als Temperaturfühler-
Eingang
0 ... 50 °C
selbstverlöschendes Thermoplast
Studioweiß (ähnlich RAL 9016)
Sonderfarben auf Anfrage
Unterputz (empfohlen: Montage auf Unterputzdose)
Push-in Klemme, KNX-Klemme
IP 20 (DIN EN 60529)
III bei bestimmungsgemäßer Montage
Leitungsquerschnitt 6 x 0,2 - 4,0 mm²
Abisolierlänge 10 mm
T rF %
x
TS 3 - knx
GS 3 - knx x x
GS 4 - knx
x x
CO
2
Schritt 1:
Sicherheitshinweise / Bestimmungsgemäße und bestimmungswidrige Verwendung / Entsorgung
WARNUNG! ES BESTEHT GEFAHR DURCH EINEN ELEKTRISCHEN SCHLAG ODER BRANDGEFAHR!
!! Einbau, Anschluss und Montage dürfen ausschließlich von einer Elektrofachkraft durchgeführt werden !!
Nur an die auf dem Gerät angegebene Spannung und Frequenz anschließen! [KNX-Busspannung (Nennspannung 29V)]
§
§ Bei Eingriffen oder Änderungen am Gerät erlischt die Garantie!
Das Gerät ist so zu installieren, dass auch außergewöhnlich hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
§
§ Installation und Anschluss dürfen nur entsprechend den nationalen Bau- und Elektrovorschriften / Sicherheitsbestimmungen
!
durchgeführt werden!
Beschädigte Geräte dürfen nicht in Betrieb bzw. müssen sofort außer Betrieb genommen werden!
§
§ Beachten Sie die Vorschriften und Hinweise aus dem Handbuch „Haus- und Gebäudesystemtechnik" des ZVEI/ZVEH.
Dies gilt insbesondere für die fachgerechte Verlegung der Busleitungen und die Inbetriebnahme des KNX Gerätes.
Das Gerät kann in folgenden Anwendungen eingesetzt werden: Überwachung der Luftgüte in der Gebäudesystemtechnik
§
(Schule, Büro, Hotel, Tagungsstätte etc.), Datenübertragung und Regelung per Bus-System.
Das Gerät ist für den Betrieb gemäß den aufgeführten technischen Daten geeignet.
§
Das Gerät ist nicht geeignet für sicherheitsrelevante Aufgaben, wie z.B. Fluchttüren, Brandschutzeinrichtungen, Gärkeller
§
etc.
Die bestimmungswidrige Verwendung des Gerätes kann zu Sach- und Personenschäden führen
§
Das Gerät ist nicht für eigenmächtige bauliche Veränderungen, Reparaturen und sicherheitsrelevante Aufgaben
§
vorgesehen.
Das Gerät ist nicht für den Einsatz im Außenbereich und in Nasszellen vorgesehen.
§
Das Gerät ist umweltgerecht und entsprechend den Elektrovorschriften zu entsorgen.
§
CO
Störquellen
2
Die Messergebnisse des Gerätes können durch äußere
Einflüsse negativ beeinflusst werden, wie z.B.
Zugluft und Luftbewegung: z.B. durch Fenster, Türen,
§
x
Konvektion, Heizung oder Personen.
Erwärmung oder Abkühlung: z.B. Sonnenbestrahlung oder der
§
Montage an einer Außenwand.
Wärmequellen: In direkter Nähe zu elektrischen Verbrauchern,
§
z.B. Dimmer
Erschütterungen oder Schläge, denen das Gerät ausgesetzt
§
wird oder wurde.
+ 3°
Verschmutzung durch Farbe, Tapetenkleister, Staub, etc.:
§
-
-
z.B. bei Renovierungsarbeiten
-
Organische Lösemittel oder deren Dämpfe
-
§
-
z.B. Reinigungsmittel
-
3°
Weichmacher aus Aufklebern und Verpackungen:
§
z.B. Luftpolsterfolie oder Styropor
Schritt 2:
KNX-Busanbindung
Eingänge 1-5, GND
www.hugo-mueller.de
Toleranzgrenzen
Temperatur: ± 0,5 °C
Relative Luftfeuchtigkeit: ± 3%
CO : ± 30 ppm ± 3 %
2
!
Die CO -Genauigkeit gilt unter folgenden Bedingungen:
2
1 ) Nach 3 Wochen Betrieb
2 ) Erstkalibrierung; manuell oder über ETS-Objekt
3 ) Wöchentliche Frischluftzufuhr
4 ) Lüftungsstrategie:
Erster CO -Schwellwert ≤ 800 ppm
2
Die Toleranzgrenzen sind gültig bei einer typischen und stabilen
Raumtemperatur.
Die Montage auf eine luftdichte Unterputzdose wird empfohlen.
Schritt 3: Schritt 4:
BA GS 48.11 knx Hardware HM; de, en -24366- 2022.09V02
