Summary of Contents for Tong Sheng TSDZ2

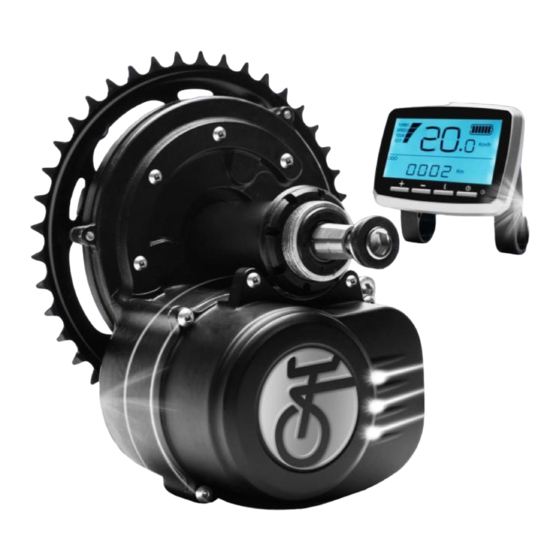

- Page 1 1/13 TSDZ2 中置电机系统 TSDZ2 Central Motor Drive System Installation manual 苏州同盛动力科技有限公司 Tongsheng Powertrain Technology Co,.Ltd 地址：苏州市通达路 1875-8 号 Address: Tongda road 1875-8 Suzhou city 邮编：215124 (P.C. 215124)
-
Page 2: Table Of Contents
2/13 1 电机安装 Motor Installation Process......3 2 仪表安装 Display Installation Process ......6 3 车速传感器安装 Detection vehicle speed sensor Installation ..7 4 系统连接 System connection ........9 5 接线图 The wiring diagram ........11 6 电机安装尺寸 Motor mounting dimensions ......12 7 零部件清单 Parts List ........13... -
Page 3: 电机安装 Motor Installation Process
3/13 1 电机安装 Motor Installation Process 第一步：检查自行车五通管是否符合要求，长度应为 68±0.15mm 或 73±0.15mm，内孔φ33.6-33.8 第二步：电机轴套推入自行车五通管 BB， 注意：1 电机必需推到底，确保轴套露出长度为 X=14mm（BB=68 的五通）和 X=9 mm（BB=73 的五通） 如图 1； 2 电机推到底后，外壳不能与车架平叉、下管、中管等有任何干涉，否侧就会造成电机外壳变形， 产生噪音甚至损坏电机。 Pic1 第三步：安装加强板。如图 2 Step 3. Install Securing plate. Please refer to Pic2. 1 将加强板套在中轴五通上 1 Put securing plate onto BB axle. 2 在加强板与电机之间，放... - Page 4 4/13 Put securing plate onto BB axle. Fix securing plate and motor using 2 pcs screws. Put 2 or 4 washers between motor and securing plate. Pic2 第四步：将 M33.5 螺母旋到中轴套上，用专用工具拧紧，锁紧力为 40N·m。如图 3 Step 4. Fix M33.5 screw with BB axle using special tool by 40N·m torque. Please refer to Pic3. Fix M33.5 screw with BB axle using special tool (40N.m)
- Page 5 5/13 Fix M8*40 screw with motor body and fixed block at this site 固定板 fixed plate With the M8*45 screw and tighten threaded holes on the fixed block and fixed plate. 固定块 Fixed block Pic4 第六步：用 40N·m 的力旋紧 M8*40 的螺钉（最终锁紧） 。 如图 5 Step 5.
-
Page 6: 仪表安装 Display Installation Process
6/13 Fix Cranks using M8×14 screws, the locking torque is 40N.m. Pic6 2 仪表安装 Display Installation Process 第一步：安装仪表。如图 7. Step 1. Install VLCD5 display. Please refer to Pic7. 用 2 个 M4×14 内六角圆柱头螺钉及 2 个 M4 的方螺母将仪表固定在图示位置处 Fix LCD display with handlebar using 2pcs of M4×14 bolts and 2pcs of M4 screws 其中支架有... -
Page 7: 车速传感器安装 Detection Vehicle Speed Sensor Installation
7/13 Pic8 3 车速传感器安装 Detection vehicle speed sensor Installation 车速传感器有两种：CGQS7 和 CGQS8，安装方法如下： There are two kinds of vehicle speed sensors: CGQS7 and CGQS8. The installation method is as follows: 第一步：装传感器 Pic9 和 Pic10 Step 1. sensor Installation Pic9 and Pic10 . 用两根扎带将车速传感器支座固定在车架后平叉上；... - Page 8 8/13 M4 螺钉 M4 bolt 磁钢座 magnetic steel base 传感器支座 sensor base 磁钢面 magnet surface 凸出标记 Protrude tag CGQS7 传感器 sensor 扎带 ribbon Pic9 磁钢座 magnetic steel base 磁钢面 magnet surface 凸出标记 Protrude tag 传感器支座 sensor base CGQS8 传感器 sensor 扎带...
-
Page 9: 系统连接 System Connection
9/13 4 系统连接 System connection 第一步：将操作器与仪表的插件插好； Step 1: plug in the operator and instrument. 第二步：将断电刹把插到仪表的底座上，本系统可以不用断电刹把； Step 2: plug the power brake into the base of the meter. This system can be without power brake; 第三步：将仪表与中置电机的插件插好； Step 3: insert the plug-in of the instrument and the central motor. - Page 10 10/13 第四步：将车速传感器与中置电机的插件插好； Step 4: insert the plug-in of the vehicle speed sensors and the central motor; 第五步：将中置电机的两根电源连接到电池上。 Step 5: connect the two power sources of the central motor to the battery.
-
Page 11: 接线图 The Wiring Diagram
11/13 5 接线图 The wiring diagram... -
Page 12: 电机安装尺寸 Motor Mounting Dimensions
12/13 6 电机安装尺寸 Motor mounting dimensions... -
Page 13: 零部件清单 Parts List
13/13 7 零部件清单 Parts List 1、TSDZ2 中置电机 1 台 2、VLCD5 液晶仪表 1 只 3、VLCD5 液晶仪表支架（φ22.5 和φ32 可选） 1 付 1 只 4、左手操作开关 1 付 5、刹把 6、车速传感器 CGQS7 或 CGQS8 （含磁钢） 1 套 1 片 7、加强板 8、M33.5mm 螺母 1 个 1 个...
