MONTAGEANLEITUNG für rOsETTENGArNITUrEN
AssEMbLy INsTrUcTION fOr hANdLE sETs wITh rOsETTEs
Serie A302–A322
Für die Montage dürfen nur ausschließlich Würth-Originalteile verwendet werden. Die Montagearbeiten, inkl. aller Bauteile (Schrauben und
Stifte) müssen gemäß Anleitung von einer qualifizierten Person durchgeführt werden. Bei Nichtbeachtung entfällt jeglicher Garantieanspruch.
Only original Würth parts have to be used. The assembly has to be made by a qualified person according to the mounting instruction,
including all parts (screws and pins). In case of nonrespect the guarantee is invalid.

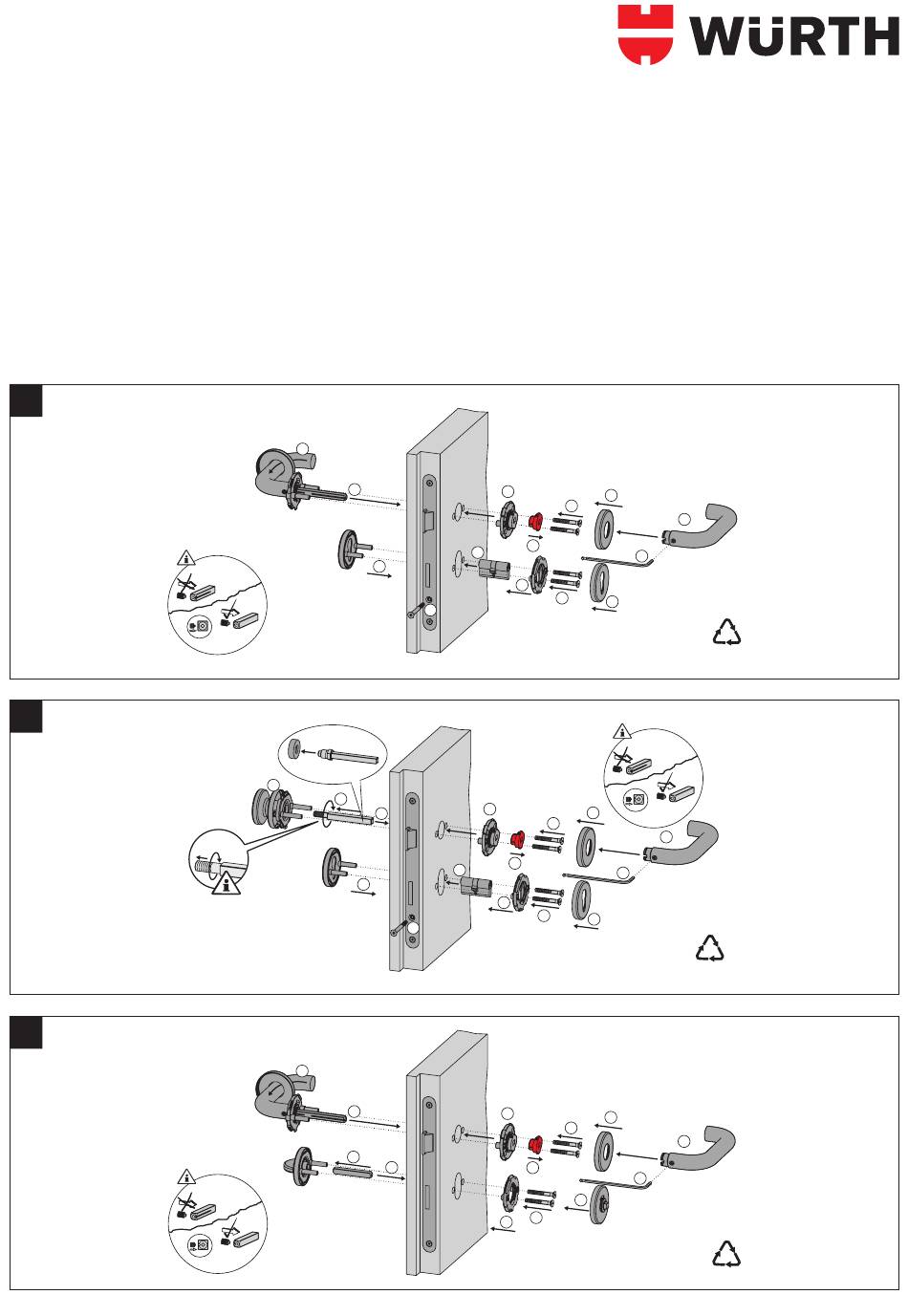

1
Drücker-Drücker-Garnitur
lever-lever set
2
Wechsel-Garnitur
knob-lever set
3
WC-Garnitur
bathroom lever-lever set
7
3
optional
8
3
min. 8 mm
Entsprechend Türblattstärke
einstellen!
Adjust corresponding to
doorblade thickness!
6
2
1
4
6
1
4
4
2
5
4
*
7
1
5
5
2
3
3
5
3
7
5
8
*
9
5
7
*
8
6
9
10
6
8
*
6
4
7
*
8
6
4
*
05
PP
05
PP
05
PP
Advertisement
Table of Contents
Summary of Contents for Würth A302 Series
- Page 1 MONTAGEANLEITUNG für rOsETTENGArNITUrEN AssEMbLy INsTrUcTION fOr hANdLE sETs wITh rOsETTEs Serie A302–A322 Für die Montage dürfen nur ausschließlich Würth-Originalteile verwendet werden. Die Montagearbeiten, inkl. aller Bauteile (Schrauben und Stifte) müssen gemäß Anleitung von einer qualifizierten Person durchgeführt werden. Bei Nichtbeachtung entfällt jeglicher Garantieanspruch. Only original Würth parts have to be used.
- Page 2 Demontage Disassembly Wir empfehlen die Verwendung einer Schutzunterlage um eine Beschädigung des Türblattes zu vermeiden. We recommend the use of a protection shield to avoid damaging the door leaf. Demontage Disassembly Wir empfehlen die Verwendung einer Schutzunterlage um eine Beschädigung des Türblattes zu vermeiden.
