Sanhua LPF Series Instructions

EEV SERIES LPF CONTINUED
ADDITIONAL LANGUAGES CONTINUED
Step Español
8b Pulsar 0 para ajustar el punto de arranque.
Cuando la válvula está completa-mente cerrada
resetear el punto de arranque a la fase de ex-
citación Ø1 usando el siguiente método: Tener
la bobina desconectada, luego darle corriente
y cargarla a 560 pulsos para cerrar la válvula.
Durante el proceso de control.
8c Para abrir la válvula usar los pulsos de excitac-
ión (tabla 1) de la posición 1 a la 8.
8d Para cerrar la válvula usar los pulsos de excitac-
ión (tabla 1) de la posición 8 a la 1.
8e El motor de pasos con imán permanente tiene
una función de automanteni-miento y no
necesita energia para mantenerse en posición.
9 ATENCION: No alimentar la bobina eléctrica con
tensión cuando ésta no está montada sobre la
válvula.
TECHNICAL SUPPORT
For additional technical information and to learn more about
Sanhua's full product line, please visit:
sanhuausa.com
Technical information
sanhuausa.com
WANT THE LATEST SANHUA NEWS?
FOLLOW US
II-LPF-MU-R1909-NA
Sanhua©2020 All rights reserved. Subject to change without notice.
Sanhua©2020 All rights reserved. Subject to change without notice.
Français
Paramétrer 0 pulse pour ajuster le point de départ.
Lorsque la vanne est complètement fermée, re- par-
amétrer le point de départ avec la phase d'excitation
Ø1en utilisant la méthode suivante : Garder la bobine
déchargée, ensuite charger la et appliquer 560 pulses
pour fermer la vanne. Pendant le process de contrôle :
Rajouter 8 pulses pour fermer la vanne.
Pour ouvrir la vanne, utiliser la table d'excitation 1
(table 1) de la position 1 à 8
Pour fermer la vanne, utiliser la table d'excitation 1
(table 1) de la position 8 à 1
Le moteur pas à pas avec aimants permanents à un
phénomène d'auto maintien et n'a pas besoin d'être
alimenté pour laisser la vanne ouverte.
ATTENTION: Ne pas alimenter la bobine si elle n'est
pas montée sur la vanne.
SANHUA INTERNATIONAL
info@sanhuausa.com
SANHUAUSA.COM

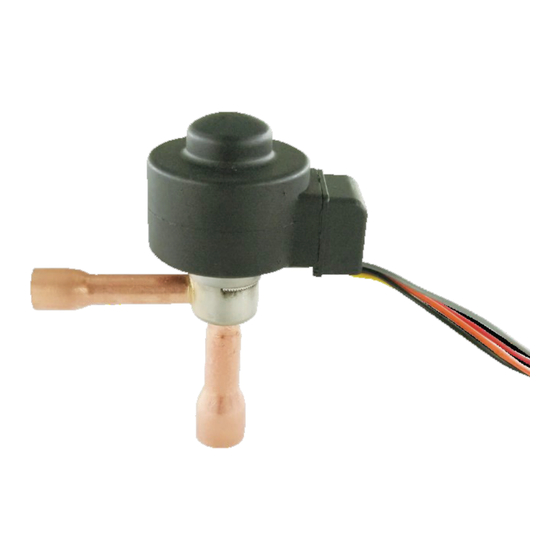

ELECTRONIC EXPANSION VALVE
SERIES LPF INSTRUCTIONS
LPF series Electric Expansion Valves are designed for use in
refrigeration systems. The valve port is designed with PTFE
(Teflon™), creating a tight seat equivalent to a solenoid valve
thus preventing liquid refrigerant from migrating to the
evaporator and compressor.
GENERAL SPECIFICATIONS
Applicable to fluids and refrigerants of Group 1 and 2 as defined in article 13 (1) (b)
of Directive 2014/68/EU.
Temperature Allowed Range: -40°F to +158°F (-40°C to +70°C)
Design Pressure (PS): 42 bar (609 psi) / 60 bar (870psi)

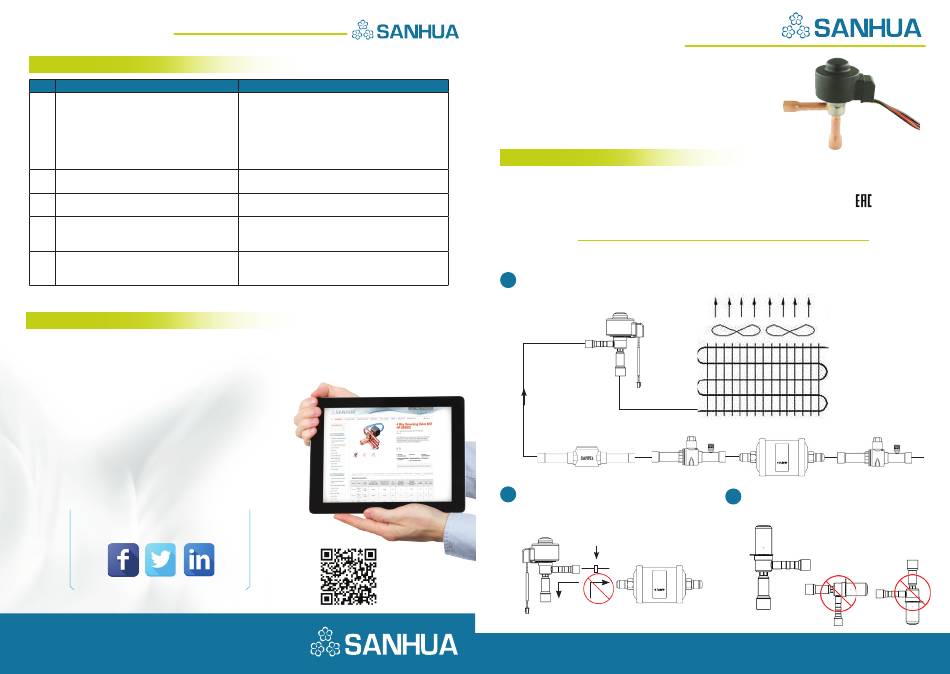

INSTALLATION INSTRUCTIONS: EEV SERIES LPF
Respect the indicated installation position into the refrigerant circuit of the valve and of the sensors
1
required for the calculation of superheat.
2
Flow direction "A" is good. Do not flow in direction "B".
Do not use this valve on heat pumps. Install a filter
drier and 100 mesh sieve before the inlet of the valve.
100 Mesh Sieve
A B
Sanhua©2020 All rights reserved. Subject to change without notice.
3 Respect the indicated mounting position (pos.1).
It is prohibited installation with stator pointed
downwards (pos.2 and 3).
3
1 2
