Summary of Contents for TOOLCRAFT 1713200
- Page 1 Bedienungsanleitung Mikroskopkamera Digimicro MOBILE Best.-Nr. 1713200 Seite 2 - 24 Operating Instructions Digital Microscope Camera MOBILE Item No. 1713200 Page 25 - 47...
-
Page 2: Table Of Contents
Inhalt Seite Einführung ................................4 Symbol-Erklärungen ............................4 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................5 Eigenschaften und Funktionen ..........................5 Systemvoraussetzung ............................5 Sicherheitsanweisungen ............................6 a) Allgemein ...............................6 b) Akku ................................7 c) Netzteil ................................7 d) Mikroskop ..............................7 e) Schutz vor Staub ............................8 Bedienelemente ..............................8 a) Symbole auf dem LCD-Display ........................8 b) Mikroskop ..............................9 Einrichten des Mikroskops ..........................10 a) Einlegen des Akkus .............................10... - Page 3 12. Verbindung zu einem Computer herstellen ......................15 13. PortableCapture Plus-Software .........................16 a) Windows -Installation ..........................16 ® b) MacOS-Installation ............................16 c) Übersicht ..............................17 d) Fotos aufnehmen ............................18 e) Videos aufnehmen ............................18 f) Foto- und Video-Timer ..........................18 g) Bildmesswerkzeuge .............................18 h) Zeichnen und Text ............................19 14.
-
Page 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, Vielen Dank für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Status zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Betriebsanleitung beachten! Diese Bedienungsanleitung ist Teil dieses Produkts. -
Page 5: Lieferumfang
4. Lieferumfang • 4 GB Micro-SD Karte • Hauptgerät • Handschlaufe • Netzteil • AV-Kabel • Kalibrierlineal • Li-Ionen-Akku • USB-Kabel • Bedienungsanleitung • Standfuß Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. 5. Eigenschaften und Funktionen •... -
Page 6: Sicherheitsanweisungen
7. Sicherheitsanweisungen Lesen Sie die wichtigen Informationen und die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. -
Page 7: B) Akku
b) Akku • Achten Sie beim Einlegen des Akkus auf die richtige Polung. • Entfernen Sie die Batterie / den Akku, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterie / Akkus können bei Hautkontakt Säureverätzungen hervorrufen. -
Page 8: E) Schutz Vor Staub
e) Schutz vor Staub • Staub und Ablagerungen aus der Luft können zu einer Verschlechterung der Bildqualität führen. Halten Sie das Mikroskop von staubigen Umgebungen fern. • Die Öffnung des Kameraobjektivs sollte immer entweder mit Staubschutzhauben o. ä. bedeckt werden. Geeignete Optionen sind z. B. Aluminiumfolie oder Plastikbeutel. • Wenn dunkle Flecken oder ähnliche Partikel auf den digitalen Bildern zu sehen sind und diese sich nicht Probenplatte befinden, ist die wahrscheinlichste Ursache dafür eine Partikelverunreinigung auf dem Bildsensor oder einer zugeordneten Filteroberfläche. Die Kameras müssen nach den Empfehlungen des Herstellers immer mit größter Sorgfalt behandelt und vor Verschmutzung geschützt werden. -
Page 9: B) Mikroskop
b) Mikroskop LED-Lichtquelle A13 Lautsprecher Kameraobjektiv A14 Bedienelemente Stativhalterung A15 Mikrofon microSD-Kartensteckplatz A16 5V/DC-Ladeanschluss A17 USB 2.0 Mini-B Batterieanzeige-LED Bildaufnahme-Taste A18 AV-out (AV-Ausgang) für Fernseher Digitaler Zoom +/- A19 3“ LCD -Display Befestigungspunkt für die Trageschlaufe A20 Wiedergabe/links Feinfokussierrad A21 Produkt EIN-/AUSSCHALTEN A10 Helligkeitseinstellung für die LED-Beleuchtung A22 Farbmodus/hoch A11 Batteriefach... -
Page 10: Einrichten Des Mikroskops
9. Einrichten des Mikroskops a) Einlegen des Akkus • Schieben Sie den Batteriefachdeckel ab und setzen Sie den Akku ein. • Achten Sie dabei auf die im Batteriefach (A11) abgebildete Polarität. • Setzen Sie anschließend den Batteriefachdeckel wieder ein. b) Laden des Akkus Laden Sie den Akku nicht über das Netzteil auf, während das Mikroskop an einen mit Strom versorgten USB 2.0-Anschluss angeschlossen ist. -
Page 11: C) Einsetzen Der Microsd-Karte
c) Einsetzen der microSD-Karte Drücken Sie die Karte nicht mit Gewalt in den microSD-Kartensteckplatz (A4), da dies das Mikroskop und die Speicherkarte beschädigen kann. Die microSD-Speicherkarte muss vor dem Gebrauch formatiert werden (siehe Abschnitt „11.c Allgemeines / SD-Karte formatieren“). • Wenn Sie das Mikroskop verwenden möchten, ohne es an einen Computer anzuschließen, müssen Sie eine microSD-Karte einstecken. -
Page 12: B) Halten Des Mikroskops
b) Halten des Mikroskops • Halten Sie das Mikroskop in Ihrer rechten Hand und stellen Sie den Winkel des LCD-Displays (A19) so ein, dass er auf Ihre Blickrichtung ausgerichtet ist. • Verwenden Sie Ihre linke Hand, um auf alle Steuerelemente zuzugreifen, die Sie mit Ihrem Daumen nicht erreichen können. -
Page 13: G) Foto-/Videovorschau
g) Foto-/Videovorschau • Drücken Sie die Taste , um in den Wiedergabemodus zu gelangen. • Drücken Sie oder , um ein Foto oder Video zur Ansicht auszuwählen. auf dem LCD-Display (A19) zeigt an, dass es sich um ein Video handelt. - Das Symbol - Das Symbol auf dem LCD-Display (A19) zeigt an, dass es sich um ein Foto handelt. -
Page 14: A) Kamera
a) Kamera • Auflösung: Einstellen der Bildauflösung. Je höher die Auflösung ist, desto mehr Speicherplatz nimmt jedes Bild in Anspruch. • Zeitraffer: - Bilder: Festlegen der Gesamtzahl der Bilder, die aufgenommen werden sollen. - Intervall: Festlegen des Zeitabstands zwischen den aufgenommenen Bildern (hh: mm: ss). - Drücken Sie , um die Einstellungen zu verlassen. - Die Zeitrafferaufnahme wird automatisch gestartet und das LCD-Display (A19) zeigt das Zeitraffer-Symbol - Die Zeitrafferaufnahme wird beendet, nachdem die festgelegte Gesamtzahl der Bilder aufgenommen wurde, indem Sie auf OK oder drücken. -
Page 15: Verbindung Zu Einem Computer Herstellen
12. Verbindung zu einem Computer herstellen Mit der im Lieferumfang befindlichen Software „PortableCapture Plus“ können Sie eine Vorschau von Bildern auf Ihrem Computer anzeigen, Ihr Mikroskop vollständig steuern und vieles mehr. Weitere Informationen finden Sie im Abschnitt „PortableCapture Plus-Software“. • Verbinden Sie ein Ende des mitgelieferten USB-Kabels mit dem USB-Anschluss (A17) an Ihrem Mikroskop und das andere Ende mit einem freien USB 2.0-Anschluss an Ihrem Computer. -
Page 16: Portablecapture Plus-Software
-Installation ® 1. Rufen Sie die URL-Adresse www.conrad.com/downloads auf. 2. Geben Sie dann die Artikelnummer 1713200 in das Suchfeld ein. 3. Wählen Sie die Datei zum Herunterladen aus. 4. Wählen Sie PortableCapture installieren aus, um die Software zu installieren, und befolgen Sie die Anweisun- gen auf dem Bildschirm, um den Installationsvorgang abzuschließen. -
Page 17: C) Übersicht
c) Übersicht B1 Menüpunkte - File (Datei) > Photos (Fotos) / Videos Folder (Video-Ordner): Hier werden erfasste Bilder auf Ihrem Computer gespeichert. - Options (Optionen) > Resolution (Auflösung): Ändern der Auflösung der aufgenommenen Bilder - Options (Optionen) > Resolution (Auflösung): Ein-/Ausblenden des Datums-/Uhrzeitstempel auf einem Foto oder in einem Video - Options (Optionen) >... -
Page 18: D) Fotos Aufnehmen
d) Fotos aufnehmen • Positionieren Sie das Mikroskop so, dass sich das Kameraobjektiv (A2) nahe am Objekt befindet und auf dieses zeigt. • Während Sie den Bildvorschaubereich (B4) beobachten, stellen Sie das Bild mit dem Feinfokussierrad (A9) scharf. • Um ein Bild aufzunehmen, wählen Sie das Kamera-Shortcut-Symbol •... -
Page 19: H) Zeichnen Und Text
Um die Genauigkeit der Messwerkzeuge sicherzustellen, kalibrieren Sie zuerst Ihr Mikroskop. Siehe Abschnitt „14“. Kalibrieren des Mikroskops“, um weitere Informationen dazu zu erhalten. Doppelklicken Sie auf ein Bild im Fenster für gespeicherte Bilder (B7), um die Oberfläche für Bildmessung aufzurufen, und wählen Sie dann das Messsymbol aus. -
Page 20: Kalibrieren Des Mikroskops
14. Kalibrieren des Mikroskops • Fokussieren Sie das Mikroskop auf das Kalibrierungslineal. • Drehen Sie das Feinfokussierrad (A3), bis das Bild scharf wird. • Stellen Sie die Linealposition so ein, dass das Bild auf die XY-Hilfslinien ausgerichtet ist. Doppelklicken Sie auf ein Bild im Fenster für gespeicherte Bilder (B7), um die Oberfläche für Bildmessung aufzurufen, und wählen Sie dann das Symbol zum Kalibrieren aus. -
Page 21: Verbindung Mit Einem Fernseher Herstellen
15. Verbindung mit einem Fernseher herstellen Videoeingang am Fernseher Videoausgang Sie können Ihren Fernseher als großes Display zum Betrachten vergrößerter Objekte verwenden. • Schließen Sie das mitgelieferte AV-Kabel an den AV-out (AV-Ausgang) (A18) am Mikroskop und das andere Ende an den Videoeingang Ihres Fernsehers an. •... -
Page 22: Bildsicherung (Usb-Modus)
16. Bildsicherung (USB-Modus) Sie können Bilder direkt auf Ihrem Computer speichern, ohne die mitgelieferte Software zu verwenden. • Verbinden Sie ein Ende des mitgelieferten USB-Kabels mit dem USB-Anschluss (A17) an Ihrem Mikroskop und das andere Ende mit einem freien USB 2.0-Anschluss an Ihrem Computer. •... -
Page 23: Pflege Und Reinigung
18. Pflege und Reinigung • Trennen Sie das Produkt vor jeder Reinigung von Ihrem Computer. Wenn es heiß ist, warten Sie, bis es abgekühlt ist. • Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemischen Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können. • Die LED-Beleuchtung ist nicht austauschbar. • Vermeiden Sie es, die Linse mit irgendwelchen Stoffen zu berühren. Reinigen Sie die Linse regelmäßig mit niedrigerer Druckluft. -
Page 24: Technische Daten
20. Technische Daten a) Mikroskop Stromversorgung .......... L i-Ion 3,7 V / 1050 mAh (wiederaufladbarer Akku) 5 V / DC, 500 mA (USB 2.0) Ladezeit des Akkus ...........ca. 5 Stunden (über Netzteil) Akkulaufzeit ............ca. 4 Stunden Speicher ............MicroSD (max. 32 GB) Anzeige .............7,6 cm (3“) TFT, Seitenverhältnis 4:3 Bildsensor ............5 MP Videoauflösung ..........VGA Kameraauflösung .......... - Page 25 Table of Contents Page Introduction ................................27 Explanation of Symbols .............................27 Intended Use ..............................27 Delivery Content ..............................28 Features and Functions .............................28 6. System Requirements ............................28 Safety Instructions .............................29 a) General ................................29 b) Rechargeable Battery ..........................29 c) Adaptor ................................30 d) Microscope ..............................30 e) Protection Against Dust ..........................30 Operating Elements ............................31 a) LCD Display Icons ............................31 b) Microscope ..............................32...
- Page 26 12. Connect to Computer ............................38 13. PortableCapture Plus Software .........................39 a) Windows Installation ..........................39 ® b) Mac OS Installation .............................39 c) Overview ..............................40 d) Take Photo ..............................41 e) Record Videos .............................41 f) Photo and Video Timer ..........................41 g) Image Measuring Tools ..........................42 h) Draw and Text ..............................42 14.
-
Page 27: Introduction
1. Introduction Dear customer, Thank you for purchasing this product. This product complies with the statutory national and European requirements. To maintain this status and to ensure safe operation, you as the user must observe these operating instructions! These operating instructions are part of this product. They contain important notes on commissioning and handling. -
Page 28: Delivery Content
4. Delivery Content • Main unit • 4 GB MicroSD card • Power adaptor • Hand strap • Calibration ruler • AV cable • USB cable • Li-ion battery • Stand • Operating instructions Up-to-Date Operating Instructions Download the latest operating instructions at www.conrad.com/downloads or scan the QR code shown. -
Page 29: Safety Instructions
7. Safety Instructions Read the important information and operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee. -
Page 30: C) Adaptor
• Rechargeable battery must be kept out of reach of children. Do not leave rechargeable battery lying around, as there is risk, that children or pets swallow them. • Rechargeable battery must not be dismantled, short-circuited or thrown into fire. Never recharge non-rechargeable battery. There is a risk of explosion! • Do not charge the rechargeable battery via mains power supply while the microscope is connected to a powered USB 2.0 port. This may cause the battery to overheat. c) Adaptor •... -
Page 31: Operating Elements
8. Operating Elements a) LCD Display Icons x1.5 ICON DESCRIPTION Still image / video mode Timer mode Images taken / remaining (based on current image resolution and MicroSD card size). MicroSD inserted Current image resolution Battery level Digital zoom level x1.5... -
Page 32: B) Microscope
b) Microscope LED light source A13 Speaker Camera lens A14 Control panel Tripod mount A15 Microphone MicroSD card slot A16 5V/DC charging port A17 USB 2.0 Mini-B Battery indicator LED Image capture button A18 AV-out television cable port Digital zoom +/- A19 3”... -
Page 33: Setting Up The Microscope
9. Setting Up the Microscope a) Insert Battery • Slide the battery compartment cover off and insert the rechargeable battery. • Match polarity as shown in the battery compartment (A11). • Replace the battery compartment cover. b) Charge Battery Do not charge the battery via mains power supply while the microscope is connected to a powered USB 2.0 port. -
Page 34: C) Insert Microsd Card

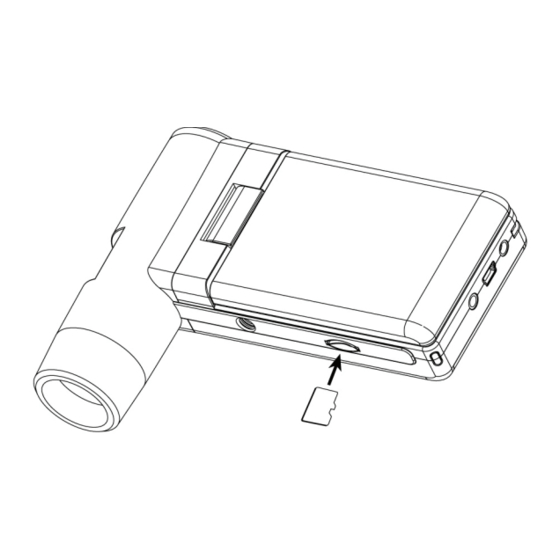

c) Insert MicroSD Card Do not force the card into the MicroSD card slot (A4) as this may damage microscope and the memory card. The MicroSD memory card must be formatted before use (see section 11.c General / Format SD). •... -
Page 35: B) Holding The Microscope
b) Holding the Microscope • Hold the microscope in your right hand and adjust the angle of the LCD display panel (A19) so it is in line with your vision. • Use your left hand to access any controls that cannot be reached with your thumb. -
Page 36: G) Photo / Video Preview
g) Photo / Video Preview • Press the button to enter playback mode. • Press to select a photo or video for viewing. icon on the LCD display (A19) indicates that it is a video. - An - An icon on the LCD display (A19) indicates that it is a photo. •... -
Page 37: A) Camera
a) Camera • Resolution: Change the image resolution. The higher the resolution the more memory space each image takes. • Time Lapse: - Frames: Set the total number of images to be taken. - Interval: Set the interval between images taken (hh:mm:sec). - Press to exit the settings. - Time lapse will automatically start and the LCD (A19) will show the time lapse icon - Time lapse will finish after the total number of images have been taken, by pressing OK, or pressing •... -
Page 38: Connect To Computer
12. Connect to Computer Using the bundled ”PortableCapture Plus” software, you can preview images on your computer, take full control of your microscope and more. See section “PortableCapture Plus Sofware” for further information. • Connect one end of the supplied USB cable to the USB port (A17) on your microscope, and the other end to an available USB 2.0 port on your computer. -
Page 39: Portablecapture Plus Software
Windows Installation ® 1. Visit: www.conrad.com/downloads . 2. Enter item number 1713200 . 3. Select the file for download. 4. Select Install PortableCapture to install the software, then follow the on-screen instructions to complete the installation process. 5. Run the software by clicking the PortableCapture Plus icon generated on the desktop after installation. -
Page 40: C) Overview
c) Overview B1 Menu items - File > Photos / Videos Folder: Where captured images are stored on your computer. - Options > Resolution: Change image capture resolution. - Options > Date /Time: Show/hide the recorded date and time in photo or video. - Options >... -
Page 41: D) Take Photo
d) Take Photo • Position the microscope so that the camera lens (A2) is close to and pointing at the object. • While observing the image preview area (B4), bring the image into focus using the fine focus dial (A9). • To capture the image select the camera shortcut icon • Photos will be stored in File > Photos Folder. Captured images show as thumbnails in the saved images window (B7). -
Page 42: G) Image Measuring Tools
g) Image Measuring Tools For measuring tools to be accurate, first calibrate your microscope. See section “14. Calibrating the Microscope” for information about how to do this. Double-click an image in the saved images window (B7) to enter the measurement interface, then select the measure icon. -
Page 43: Calibrating The Microscope
14. Calibrating the Microscope • Focus the microscope on the calibration ruler. • Rotate the fine focus dial (A3) until the picture becomes sharp. • Adjust the ruler position so the image is lined up square with the XY guide lines. Double-click an image in the saved images window (B7) to enter the measurement interface, then select the calibration icon. -
Page 44: Connect To Television
15. Connect to Television Video-in on TV monitor Video-out You can use your television screen as a large display for viewing magnified objects. • Connect the supplied AV cable to the AV-out television cable port (A18) on the microscope, and the other end to the video input on your television. • Press the power button to turn the microscope ON. -
Page 45: Image Backup (Usb Mode)
16. Image Backup (USB Mode) You can save images directly to your computer without going through the bundled software. • Connect one end of the supplied USB cable to the USB port (A17) on your microscope, and the other end to an available USB 2.0 port on your computer. -
Page 46: Care And Cleaning
18. Care and Cleaning • Disconnect the product from your computer before each cleaning. If it is hot, wait for it to cool down. • Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as they can cause damage to the housing and malfunctioning. -
Page 47: Technical Data
20. Technical Data a) Microscope Power source ............ Li-Ion 3.7 V/1050 mAh (rechargeable battery) 5 V/DC, 500 mA (USB 2.0) Battery charge time ..........Approx. 5 hrs (via power adapter) Battery life ............Approx. 4 hrs Memory .............MicroSD (max. 32 GB) Display ..............7.6 cm (3”) TFT, 4:3 ratio Image sensor ............5 MP Video resolution ..........VGA Camera resolution .......... - Page 48 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2021 by Conrad Electronic SE.
