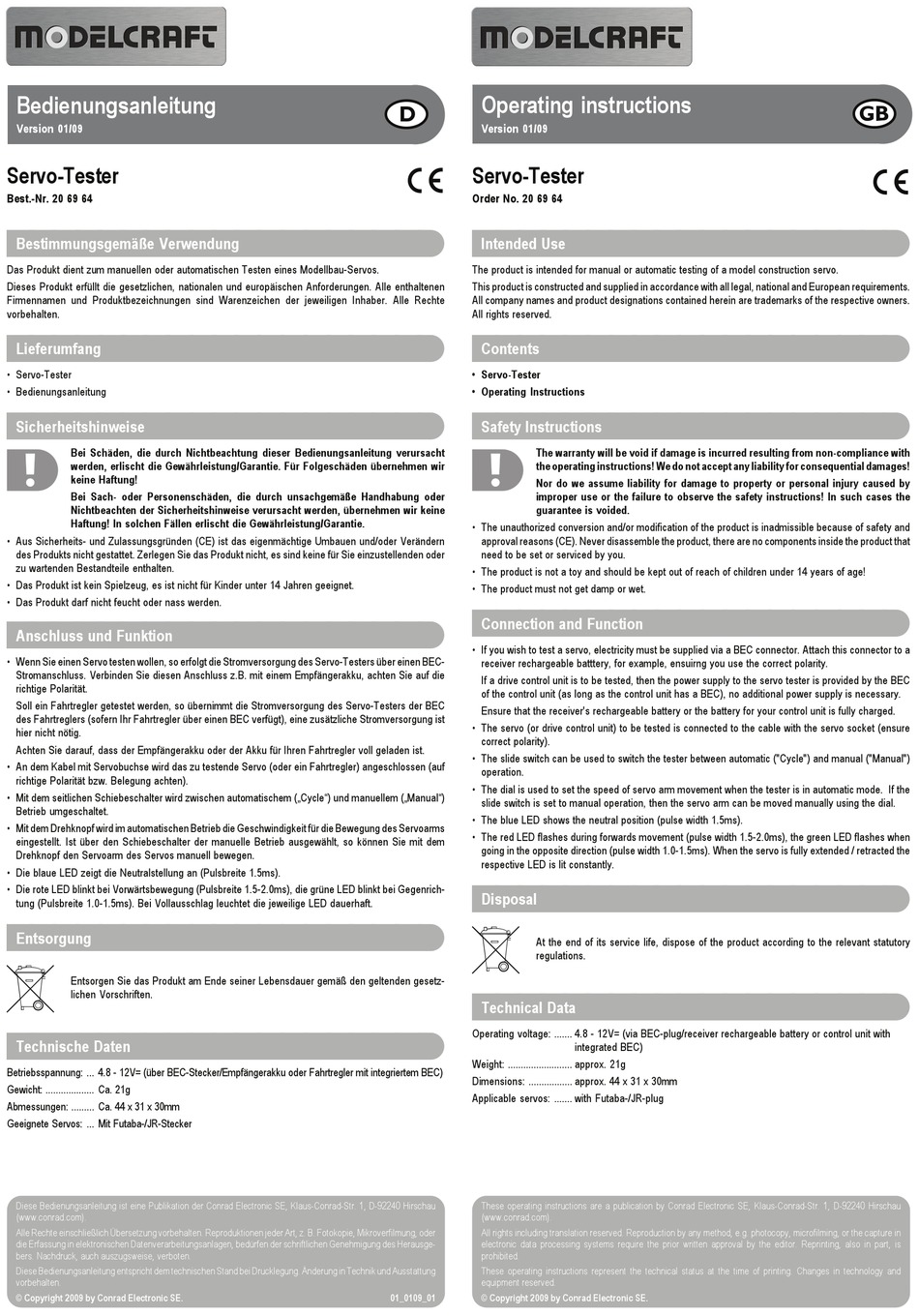

ModelCraft 20 69 64 Operating Instructions

Bedienungsanleitung
Version 01/09
Servo-Tester
Best.-Nr. 20 69 64

Bestimmungsgemäße Verwendung
Das Produkt dient zum manuellen oder automatischen Testen eines Modellbau-Servos.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.

Lieferumfang
• Servo-Tester
• Bedienungsanleitung

Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir
keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern
des Produkts nicht gestattet. Zerlegen Sie das Produkt nicht, es sind keine für Sie einzustellenden oder
zu wartenden Bestandteile enthalten.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.
• Das Produkt darf nicht feucht oder nass werden.

Anschluss und Funktion
• Wenn Sie einen Servo testen wollen, so erfolgt die Stromversorgung des Servo-Testers über einen BEC-
Stromanschluss. Verbinden Sie diesen Anschluss z.B. mit einem Empfängerakku, achten Sie auf die
richtige Polarität.
Soll ein Fahrtregler getestet werden, so übernimmt die Stromversorgung des Servo-Testers der BEC
des Fahrtreglers (sofern Ihr Fahrtregler über einen BEC verfügt), eine zusätzliche Stromversorgung ist
hier nicht nötig.
Achten Sie darauf, dass der Empfängerakku oder der Akku für Ihren Fahrtregler voll geladen ist.
• An dem Kabel mit Servobuchse wird das zu testende Servo (oder ein Fahrtregler) angeschlossen (auf
richtige Polarität bzw. Belegung achten).
• Mit dem seitlichen Schiebeschalter wird zwischen automatischem („Cycle") und manuellem („Manual")
Betrieb umgeschaltet.
• Mit dem Drehknopf wird im automatischen Betrieb die Geschwindigkeit für die Bewegung des Servoarms
eingestellt. Ist über den Schiebeschalter der manuelle Betrieb ausgewählt, so können Sie mit dem
Drehknopf den Servoarm des Servos manuell bewegen.
• Die blaue LED zeigt die Neutralstellung an (Pulsbreite 1.5ms).
• Die rote LED blinkt bei Vorwärtsbewegung (Pulsbreite 1.5-2.0ms), die grüne LED blinkt bei Gegenrich-
tung (Pulsbreite 1.0-1.5ms). Bei Vollausschlag leuchtet die jeweilige LED dauerhaft.

Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetz-
lichen Vorschriften.

Technische Daten
Betriebsspannung: ... 4.8 - 12V= (über BEC-Stecker/Empfängerakku oder Fahrtregler mit integriertem BEC)
Gewicht: ................... Ca. 21g
Abmessungen: ......... Ca. 44 x 31 x 30mm
Geeignete Servos: ... Mit Futaba-/JR-Stecker
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-
bers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung
vorbehalten.
© Copyright 2009 by Conrad Electronic SE.
Operating instructions

Version 01/09
Servo-Tester

Order No. 20 69 64

Intended Use
The product is intended for manual or automatic testing of a model construction servo.
This product is constructed and supplied in accordance with all legal, national and European requirements.
All company names and product designations contained herein are trademarks of the respective owners.
All rights reserved.

Contents
• Servo-Tester
• Operating Instructions

Safety Instructions
The warranty will be void if damage is incurred resulting from non-compliance with
the operating instructions! We do not accept any liability for consequential damages!
Nor do we assume liability for damage to property or personal injury caused by
improper use or the failure to observe the safety instructions! In such cases the
guarantee is voided.
• The unauthorized conversion and/or modification of the product is inadmissible because of safety and
approval reasons (CE). Never disassemble the product, there are no components inside the product that
need to be set or serviced by you.
• The product is not a toy and should be kept out of reach of children under 14 years of age!
• The product must not get damp or wet.

Connection and Function
• If you wish to test a servo, electricity must be supplied via a BEC connector. Attach this connector to a
receiver rechargeable batttery, for example, ensuirng you use the correct polarity.
If a drive control unit is to be tested, then the power supply to the servo tester is provided by the BEC
of the control unit (as long as the control unit has a BEC), no additional power supply is necessary.
Ensure that the receiver's rechargeable battery or the battery for your control unit is fully charged.
• The servo (or drive control unit) to be tested is connected to the cable with the servo socket (ensure
correct polarity).
• The slide switch can be used to switch the tester between automatic ("Cycle") and manual ("Manual")
operation.
• The dial is used to set the speed of servo arm movement when the tester is in automatic mode. If the
slide switch is set to manual operation, then the servo arm can be moved manually using the dial.
• The blue LED shows the neutral position (pulse width 1.5ms).
• The red LED flashes during forwards movement (pulse width 1.5-2.0ms), the green LED flashes when
going in the opposite direction (pulse width 1.0-1.5ms). When the servo is fully extended / retracted the
respective LED is lit constantly.

Disposal

At the end of its service life, dispose of the product according to the relevant statutory
regulations.

Technical Data
Operating voltage: ....... 4.8 - 12V= (via BEC-plug/receiver rechargeable battery or control unit with
Weight: ......................... approx. 21g
Dimensions: ................. approx. 44 x 31 x 30mm
Applicable servos: ....... with Futaba-/JR-plug
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in
electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is
prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and
equipment reserved.
01_0109_01 © Copyright 2009 by Conrad Electronic SE.
integrated BEC)


