DUOTECNO B.V.B.A.
Ten Briele 18.1 8200 Brugge
T +32 (0)50 200 560
www.duotecno.be
DT0C-10X
TFT touchscreen 10.1"
SPECIFICATIES
SPANNING:
EIGEN VERBRUIK:
AFMETINGEN:
FRONTPLAAT:
INBOUWDOOS:
INBOUWHOOGTE:

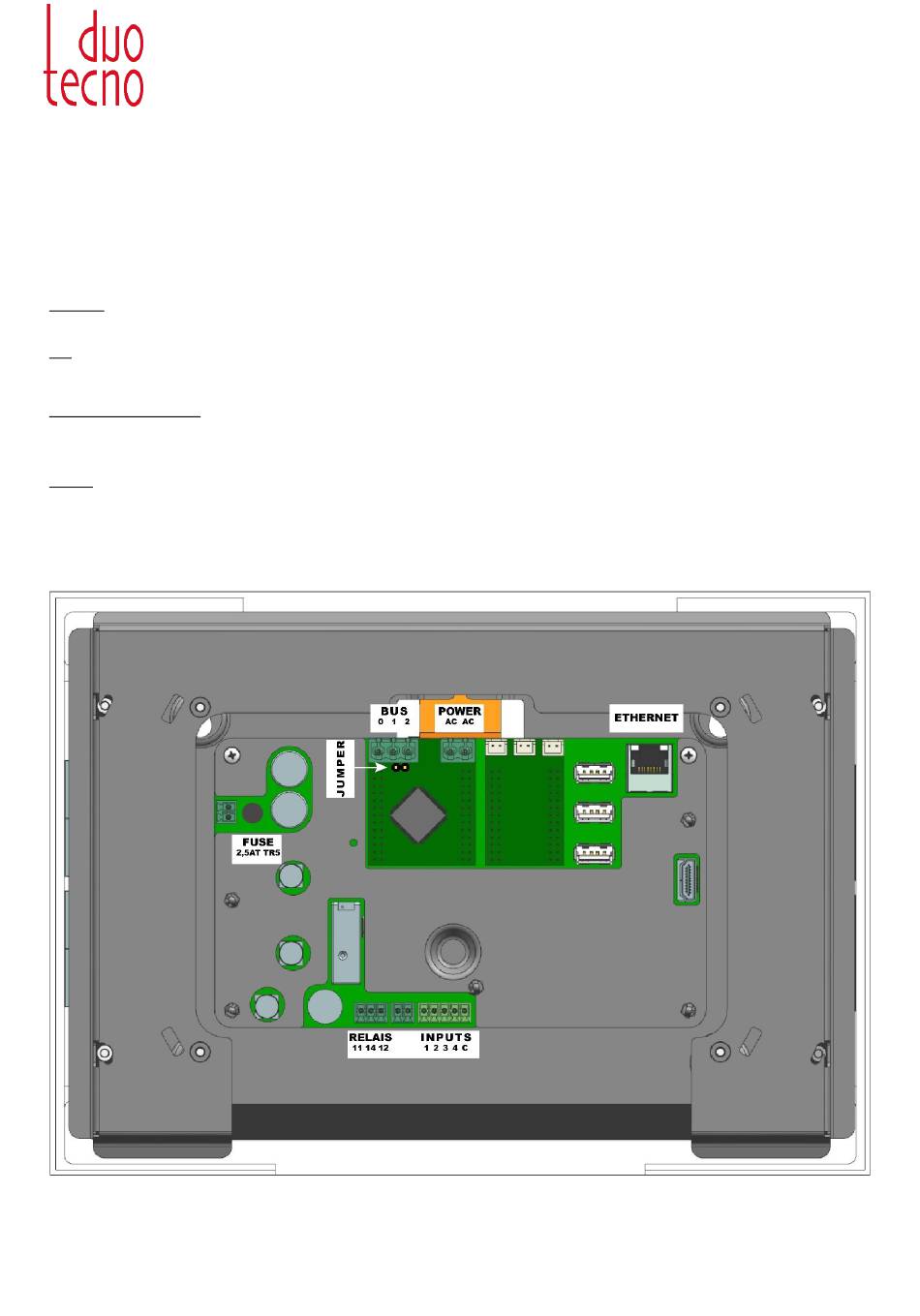

AANSLUITINGEN
VOEDING (2-polige uitneembare schroefplug)
24V AC
BUS (3-polige uitneembare schroefplug)
0
1
2
UITGANG Relais (optioneel) (3-polige uitneembare schroefplug)
11
12
14
JUMPER
Pinnen kortsluiten ALLEEN indien deze touchscreen zich als laatste op de bus bevindt, m.a.w.
wanneer de buskabel toekomt en NIET meer vertrekt.
Op deze manier wordt de bus aan één zijde afgesloten.
24V AC
20W / 0.833A @24V AC
284 * 201,5mm * 6mm
261mm * 192mm * 77mm
(te voorziene uitsparing)
1m70 bovenkant inbouwdoos
(afhankelijk gestalte eindgebruiker)
Polariteit n.v.t.
SHIELD
FTP kabel oranje geleider
FTP kabel oranje/witte geleider
moedercontact C
maakcontact NO – 250 V AC / 5A (extern af te zekeren)
verbreekcontact NC – 250 V AC / 5A (extern af te zekeren)
Advertisement
Table of Contents
Summary of Contents for DUOTECNO DT0C-10X
- Page 1 DUOTECNO B.V.B.A. Ten Briele 18.1 8200 Brugge T +32 (0)50 200 560 www.duotecno.be DT0C-10X TFT touchscreen 10.1" SPECIFICATIES SPANNING: 24V AC EIGEN VERBRUIK: 20W / 0.833A @24V AC AFMETINGEN: FRONTPLAAT: 284 * 201,5mm * 6mm INBOUWDOOS: 261mm * 192mm * 77mm...
-
Page 2: Garantie
INSTALLATIE Monteer inbouwdoos in de muur, let op dat deze waterpas gemonteerd is. Monteer de beugel in de inbouwdoos d.m.v. de vier meegeleverde bouten (M3x10). (zie figuur 1) Sluit de nodige kabels (bus, voeding, ethernet …) aan op de Touchscreen 10”. Monteer de Touchscreen 10”... -
Page 3: Specifications
DUOTECNO B.V.B.A. Ten Briele 18.1 8200 Bruges T +32 (0)50 200 560 www.duotecno.be DT0C-10X TFT touchscreen 10.1" SPECIFICATIONS TENSION: 24V AC PROPER OWN CONSUMPTION: 20W / 0.833A @24V AC DIMENSIONS: FRONT PLATE : 284 * 201,5mm * 6mm FLUSH WALL BOX:... -
Page 4: Installation
Installation Mount the recessed box in the wall. Make sure it’s level mounted! Mount the bracket in the recessed box. This with the use of four supplied bolts (m3x10). (see figure 1). Connect all the needed cables (bus, power, ethernet) on the Touchscreen 10”. Mount the Touchscreen 10”... - Page 5 DUOTECNO B.V.B.A. Ten Briele 18.1 8200 Bruges T +32 (0)50 200 560 www.duotecno.be DT0C-10X TFT écran tactile 10.1" SPECIFICATIONS TENSION: 24V AC CONSOMMATION PROPRE: 20W / 0.833A @24V AC DIMENSIONS: PANNEAU FRONTAL: 284 * 201,5mm * 6mm BOÎTE À ENCASTRER: 261mm * 192mm * 77mm (évidement à...
- Page 6 INSTALLATION Monter la boîte d'encastrement dans le mur en veillant à ce qu'elle soit de niveau. Monter le support dans la boîte d'encastrement à l'aide des quatre boulons fournis (M3x10). (voir figure 1) Connecter les câbles nécessaires (bus, alimentation, Ethernet...) à l'écran tactile 10". Montez l'écran tactile 10"...
- Page 7 DUOTECNO B.V.B.A. Ten Briele 18.1 8200 Brügge T +32 (0)50 200 560 www.duotecno.be DT0C-10X TFT touchscreen 10.1" SPEZIFIKATIONS SPANNUNG: 24V AC EIGENER VERBRAUCH: 20W / 0.833A @24V AC ABMESSUNGEN: FRONTPLATE: 284 * 201,5mm * 6mm EINBAUDOSE: 261mm * 192mm * 77mm...
- Page 8 INSTALLATION Montieren Sie die Einbaudose in der Wand, aufgepasst, sie sollt waagerecht montiert sein. Montieren Sie die Halterung in der Unterputzdose mit den vier gelieferten Schrauben (M3x10). (Bild 1) Schließen Sie die benötigte Schlüssel an (Bus, Netz, Ethernet …) auf den Touchscreen 10”. Montieren Sie den Touchscreen 10”...
- Page 9 Die Garantie beschränkt sich auf den Austausch der Teile, die von uns als defekt vorgefunden werden. Die Garantiesumme beinhaltet weder Transport-, Versand- noch Reise- oder Stundenlohnkosten.
