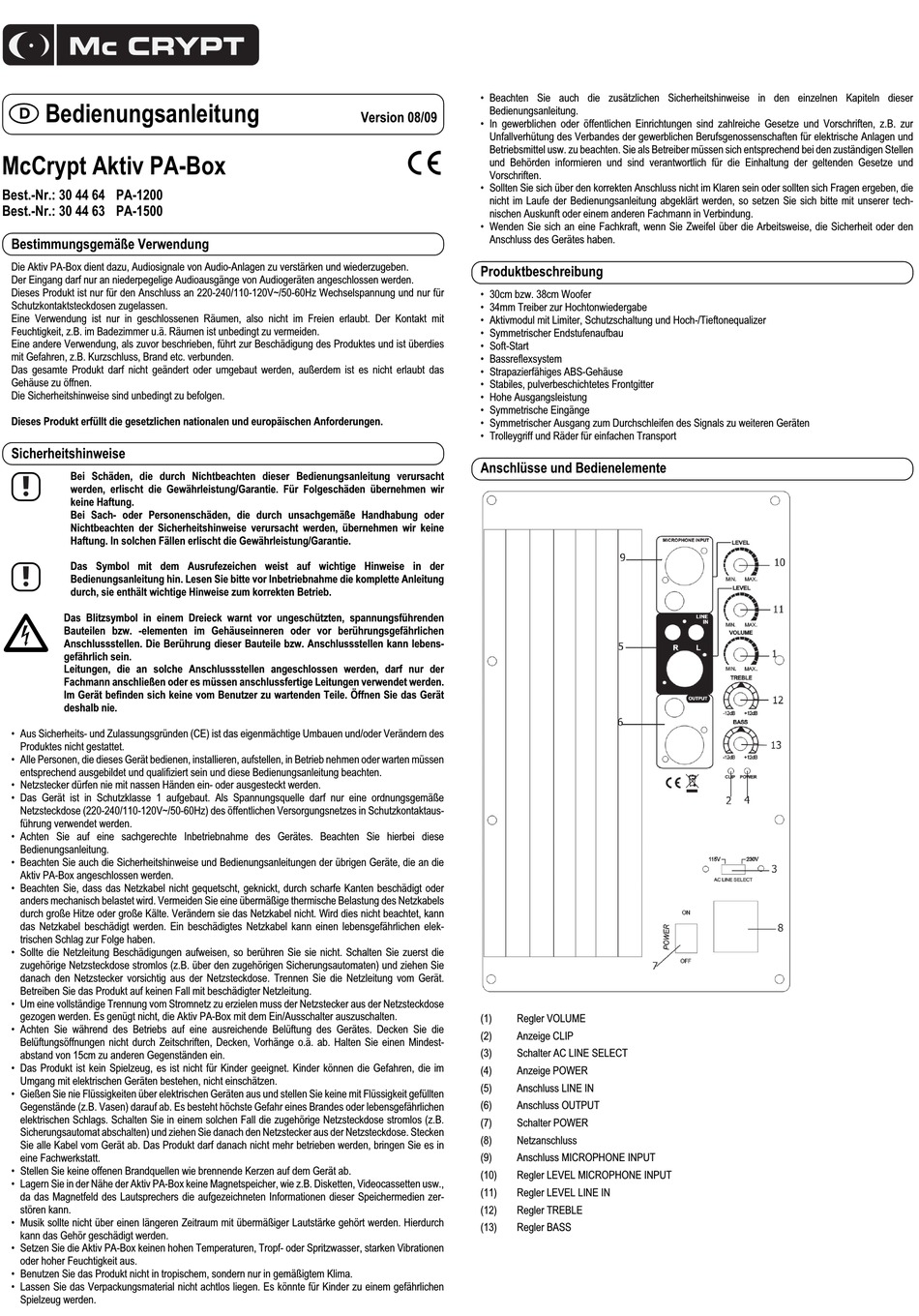

MC Crypt PA-1200 Operating Instructions Manual

Bedienungsanleitung
McCrypt Aktiv PA-Box
Best.-Nr.: 30 44 64 PA-1200
Best.-Nr.: 30 44 63 PA-1500
Bestimmungsgemäße Verwendung
Die Aktiv PA-Box dient dazu, Audiosignale von Audio-Anlagen zu verstärken und wiederzugeben.
Der Eingang darf nur an niederpegelige Audioausgänge von Audiogeräten angeschlossen werden.
Dieses Produkt ist nur für den Anschluss an 220-240/110-120V~/50-60Hz Wechselspannung und nur für
Schutzkontaktsteckdosen zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. Räumen ist unbedingt zu vermeiden.
Eine andere Verwendung, als zuvor beschrieben, führt zur Beschädigung des Produktes und ist überdies
mit Gefahren, z.B. Kurzschluss, Brand etc. verbunden.
Das gesamte Produkt darf nicht geändert oder umgebaut werden, außerdem ist es nicht erlaubt das
Gehäuse zu öffnen.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir
keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
Das Symbol mit dem Ausrufezeichen weist auf wichtige Hinweise in der
Bedienungsanleitung hin. Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung
durch, sie enthält wichtige Hinweise zum korrekten Betrieb.
Das Blitzsymbol in einem Dreieck warnt vor ungeschützten, spannungsführenden
Bauteilen bzw. -elementen im Gehäuseinneren oder vor berührungsgefährlichen
Anschlussstellen. Die Berührung dieser Bauteile bzw. Anschlussstellen kann lebens-
gefährlich sein.
Leitungen, die an solche Anschlussstellen angeschlossen werden, darf nur der
Fachmann anschließen oder es müssen anschlussfertige Leitungen verwendet werden.
Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät
deshalb nie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.
• Alle Personen, die dieses Gerät bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen
entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Das Gerät ist in Schutzklasse 1 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße
Netzsteckdose (220-240/110-120V~/50-60Hz) des öffentlichen Versorgungsnetzes in Schutzkontaktaus-
führung verwendet werden.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese
Bedienungsanleitung.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an die
Aktiv PA-Box angeschlossen werden.
• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder
anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels
durch große Hitze oder große Kälte. Verändern sie das Netzkabel nicht. Wird dies nicht beachtet, kann
das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elek-
trischen Schlag zur Folge haben.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die
zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie
danach den Netzstecker vorsichtig aus der Netzsteckdose. Trennen Sie die Netzleitung vom Gerät.
Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.
• Um eine vollständige Trennung vom Stromnetz zu erzielen muss der Netzstecker aus der Netzsteckdose
gezogen werden. Es genügt nicht, die Aktiv PA-Box mit dem Ein/Ausschalter auszuschalten.
• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Gerätes. Decken Sie die
Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. Halten Sie einen Mindest-
abstand von 15cm zu anderen Gegenständen ein.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im
Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten
Gegenstände (z.B. Vasen) darauf ab. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen
elektrischen Schlags. Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B.
Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken
Sie alle Kabel vom Gerät ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in
eine Fachwerkstatt.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf dem Gerät ab.
• Lagern Sie in der Nähe der Aktiv PA-Box keine Magnetspeicher, wie z.B. Disketten, Videocassetten usw.,
da das Magnetfeld des Lautsprechers die aufgezeichneten Informationen dieser Speichermedien zer-
stören kann.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch
kann das Gehör geschädigt werden.
• Setzen Sie die Aktiv PA-Box keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen
oder hoher Feuchtigkeit aus.
• Benutzen Sie das Produkt nicht in tropischem, sondern nur in gemäßigtem Klima.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser
Bedienungsanleitung.
Version 08/09
• In gewerblichen oder öffentlichen Einrichtungen sind zahlreiche Gesetze und Vorschriften, z.B. zur
Unfallverhütung des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel usw. zu beachten. Sie als Betreiber müssen sich entsprechend bei den zuständigen Stellen
°
und Behörden informieren und sind verantwortlich für die Einhaltung der geltenden Gesetze und
Vorschriften.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die
nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer tech-
nischen Auskunft oder einem anderen Fachmann in Verbindung.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes haben.
Produktbeschreibung
• 30cm bzw. 38cm Woofer
• 34mm Treiber zur Hochtonwiedergabe
• Aktivmodul mit Limiter, Schutzschaltung und Hoch-/Tieftonequalizer
• Symmetrischer Endstufenaufbau
• Soft-Start
• Bassreflexsystem
• Strapazierfähiges ABS-Gehäuse
• Stabiles, pulverbeschichtetes Frontgitter
• Hohe Ausgangsleistung
• Symmetrische Eingänge
• Symmetrischer Ausgang zum Durchschleifen des Signals zu weiteren Geräten
• Trolleygriff und Räder für einfachen Transport
Anschlüsse und Bedienelemente
(1) Regler VOLUME
(2) Anzeige CLIP
(3) Schalter AC LINE SELECT
(4) Anzeige POWER
(5) Anschluss LINE IN
(6) Anschluss OUTPUT
(7) Schalter POWER
(8) Netzanschluss
(9) Anschluss MICROPHONE INPUT
(10) Regler LEVEL MICROPHONE INPUT
(11) Regler LEVEL LINE IN
(12) Regler TREBLE
(13) Regler BASS
