Sweiss SKYVIEW Series Owner's Manual

Photosensitive welding hood
Hide thumbs Also See for SKYVIEW Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SKY
650N
VIEW
Neon
MANUAL DE
USUARIO
SKYVIEW
C1
- 651

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SKYVIEW Series and is the answer not in the manual?

Questions and answers

Related Manuals for Sweiss SKYVIEW Series

Summary of Contents for Sweiss SKYVIEW Series

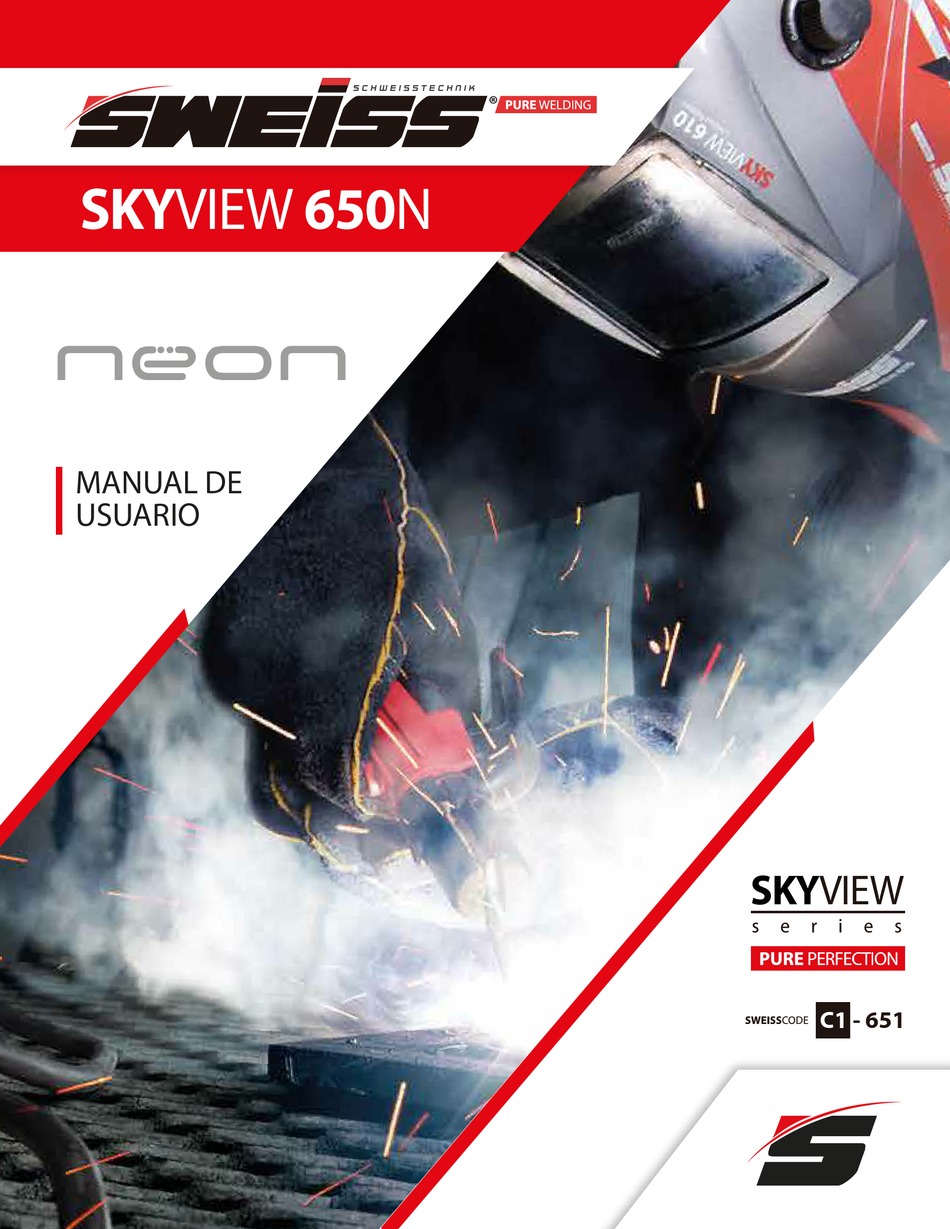

  • Page 1 650N VIEW Neon MANUAL DE USUARIO SKYVIEW - 651...
  • Page 2 CARETA DE SOLDADURA FOTOSENSIBLE - 651 650N VIEW SKYVIEW Neon IMPORTANTE: Lea este manual de usuario completamente antes de usar este equipo. Guarde este manual y manténgalo a mano para futuras referencias. Preste particular atención a las instrucciones de seguridad que hemos provisto para su protección. Contacte a su distribuidor si tiene dudas o no entiende este manual.

  • Page 3: Table Of Contents

    CONTENIDO 1. ANTES DE SOLDAR ........................2. ESPECIFICACIONES ........................3. ALMACENAMIENTO Y MANTENIMIENTO ................. 4. AJUSTES DEL ARNES DE CABEZA ..................5. FUNCIONES DEL FILTRO ELECTRÓNICO ................5.1 Selección del tipo de función ..................5.2 Selección del tiempo de retraso ..................

  • Page 4: Antes De Soldar

    1. ANTES DE SOLDAR La careta electrónica está diseñada para proteger los ojos del soldador de la radiación perjudicial incluyendo la luz visible emitida por el arco, radiación ultravioleta (UV) y radiación infra roja (IR) que se producen en el arco y los gases que se utilizan en los procesos de soldado siempre que se utilice de acuerdo a las instrucciones contenidas en este manual de usuario.

  • Page 5: Almacenamiento Y Mantenimiento

    3. ALMACENAMIENTO Y MANTENIMIENTO Cuando no se encuentra en uso el ltro debe ser almacenado en un lugar seco, y temperaturas entre -20°C a +70°C. Exposiciones prolongadas a temperaturas superiores a 45°C pueden disminuir la vida útil de la batería del ltro. Se recomienda mantener las celdas solares en la oscuridad o sin exposición a la luz para mantener la alimentación por baterías apagado.

  • Page 6: Ajustes Del Arnes De Cabeza

    4. AJUSTES DEL ARNES DE CABEZA 4.1. Ajuste de la parte superior del arnés (Fig.4 W): Ajuste la longitud de la correa superior para asegurar el balance y estabilidad apropiada. 4.2. Ajuste del diámetro del arnés (Fig.4 Y): Gire la perilla ubicada en la parte trasera del arnés para aumentar o disminuir su diámetro y conseguir el ajuste deseado.

  • Page 7: Selección Del Tiempo De Retraso

    Función de Soldado: En esta función las sombras del ltro se encuentran activadas. Debe ajustarse la oscuridad, sensibilidad y retraso del ltro. 5.2. Selección del tiempo de retraso: La perilla para el tiempo de retraso es el tiempo en que cambia de oscuro a claro. Se puede graduar entre 0.1 y 1 segundo utilizando la perilla de posiciones in nitas (FIg.

  • Page 8: Alimentación

    5.4. Alimentación Algunos equipos cuentan solo con alimentación por energía solar, otros cuentan con baterías sin la posibilidad de reemplazo y la última generación con batería de intercambiable. Estas deben cambiarse cuando el signo de LOW BATTERY empieza a parpadear. 6.

  • Page 9: Problemas Y Soluciones

    7. PROBLEMAS Y SOLUCIONES Oscurecimiento Irregular La careta se ha ajustado de manera irregular entre el ltro y los ojos, reajuste la careta para eliminar el efecto. El ltro no se oscurece o parpadea 1. La protección frontal está sucia o dañada, cambie la protección frontal. 2.

  • Page 10: Tabla De Selección De Sombras

    8. TABLA DE SELECCIÓN DE SOMBRAS CORRIENTE AMPS PROCESO 1.5 6 10 15 30 40 60 70 100 125 150 175 200 225 250 300 350 400 450 500 600 Electrodo MIG Metales Pesados MIG aleaciones livianas Arc-air / Gouging Corte Plasma Micro plasma 1.5 6 10 15 30 40 60 70 100 125 150 175 200 225 250 300 350 400 450 500 600...

  • Page 11: Lista De Partes

    9. LISTA DE PARTES Perilla ajuste de sensibilidad S c h w e i s s t e c h n i k SKYVIEW610 Perilla selección de 1883 tiempo de retraso Perilla sombra variable DESCRIPCIÓN C6-613 PROTECCIÓN EXTERIOR FILTRO C6-612 FILTRO ELECTRÓNICO C6-614 PROTECCIÓN INTERIOR FILTRO...
  • Page 12 GRATUITA (en mano de obra, las partes tienen costo), en cualquiera de los centros AUTORIZADOS SWEISS. Esta debe efectuarse al cabo de los 11 a los 13 meses de la primera compra y seguidamente, de los 11 a los 13 meses de la primera revisión.
  • Page 13 PHOTOSENSITIVE WELDING HOOD - 651 650N VIEW SKYVIEW Neon IMPORTANT: Read this Owner’s Manual Completely before attempting to use this equipment. Save this manual and keep it handy for quick reference. Pay particular attention to the safety instructions we have provided for your protection. Contact your distributor if you do not fully understand this manual.
  • Page 14 CONTENT 1. BEFORE WELDING ........................2. MARKINGS ..........................3. STORAGE AND MAINTENANCE ................... 4. ADJUSTING HEADGEAR (FOUR PARTS ................5. AUTO-DARKENING FILTER FUNCTIONS ................5.1 Selecting the operating mode ..................5.2 Selecting delay time ......................MA X 1.0 second-longer ....................MIN 0.1 second-shorter delay ..................

  • Page 15: Before Welding

    1. BEFORE WELDING Auto-Darkening welding helmet is designed to protect the welders eyes from harmful radiation including visible light, ultraviolet radiation (UV) and in f r a - r e d r a d i a t i o n ( IR) r e s u l t ing f rom cer tain arc and gas we ld in g cesses when used in accordance with these User Instructions.

  • Page 16: Storage And Maintenance

    3. STORAGE AND MAINTENANCE When not in use,the lter should be stored in a dry place within the temperature range of -20°C to +70°C Prolonged exposure at temperature above 45°C ma y decrease the battery lifetime of the lter.It is recommended to keep the solar cells of the lter in the dark or not exposed to light during storage in order to maintain power down mode.This can be achieved by simply placing the lter face down on the storage shelf.

  • Page 17: Adjusting Headgear

    4. ADJUSTING HEADGEAR (FOUR PARTS) 4.1. Headgear top (see adjustment “W” in the g. 4) Pressing the adjusting knob located on the back of the headgear and turn left or right to a desired tightness. 4.3 Headgear tightness (see adjustment “Y” in the g. 4) Adjusting the distance between the face and the lens by loosening both outside tension knobs and press inward to free from adjustment slots.

  • Page 18: Selecting Delay Time

    Weld Mode-Used for most welding applications. In this mode the shade function is turned on. When it optically senses a welding arc, please select a suitable shade level,delay time and sensitivity as required. 5.2 Selecting Delay Time The Delay Time knob will vary from dark to light time,it can be set at MAX (1.0 second) or MIN (0.1second) by using the in nitely dial knob.(See Fig.6) MA X 1.0 second-Longer delay is for most welding applications, specially for high amperage (current) applications.

  • Page 19: Power

    5.4 Power All the welding helmets are powered by solar energy. Some of models are without replaceable batteries. Some selected models need to replace Li-Batteries when LOW BATTERY Light starts blinking. 6. TECHNICAL SPECIFICATION SKYVIEW650N 110 x 90 x 9mm (4.33 x 3.54 x 0.35in) 100 x 45 mm (3.93 x 1.8in)

  • Page 20: Common Problems And Remedies

    7. COMMON PROBLEMS AND REMEDIES Irregular Darkening Dimming Headgear has been set unevenly and there is an uneven distance from the eyes to the lter lens.(Reset the headband to reduce the di erence to the lter ). The Filter Does Not Darken Or Flickers 1.

  • Page 21: Shade Selection Chart

    8. SHADE SELECTION CHART Scales recommended for di erent arc weldings. SWEISSWELD.COM...

  • Page 22: Parts List

    9. PARTS LIST Sensitivity Knob S c h w e i s s t e c h n i k SKYVIEW600 1883 C6-613 C6-612 C6-614 C8-805 C6-616 ABLE C6-617 SWEISSWELD.COM...
  • Page 23 WARRANTY SWEISS o ers a 3-year limited warranty on all equipment, an annual review being necessary for the extension of the warranty to the next year through a FREE annual review (in labor, the parts have a cost), at any of the centers AUTHORIZED SWEISS.

This manual is also suitable for:

Skyview 650n neonC1-651
