BD Sensors DPS 200 Mounting Instructions

CS EN
Návod k montáži /
Mounting instructions
Snímač tlakové diference pro vzduch a neagresivní plyny /
Differential Pressure Transmitter

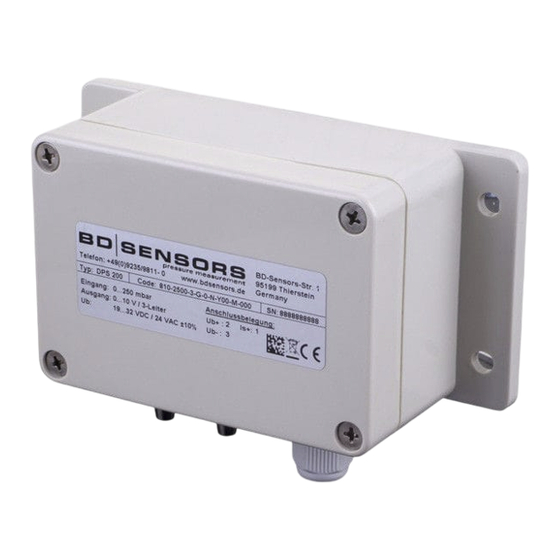

DPS 200
PŘEČTĚTE SI PŘED POUŽITÍM PŘÍSTROJE
UCHOVÁVAT PRO BUDOUCÍ REFERENCE
www.bdsensors.cz
MA_DPS200_C-E
ID: MA_DPS200_CZ-E| Verze: 06.2019.0
Centrála východní Evropa Centrála západní Evropa
BD SENSORS s.r.o. BD SENSORS GmbH
Hradišťská 817 BD-Sensors-Str. 1
CZ - 687 08 Buchlovice D - 95199 Thierstein
Česká republika Německo
Tel.: +420 572 411 011 Tel.: +49 (0) 92 53 / 98 11-0
Fax: +420 572 411 497 Fax: +49 (0) 92 53 / 98 11-11
Rusko Čína
BD SENSORS RUS BD SENSORS China Co, Ltd.
th
39a, Varshavskoe shosse 6 Floor, Building B, No. 8
RU - Moscow 117105 Lane 658 Jinzhong Rd.
Rusko 200335 Shanghai, CN
Čína
Tel.: +7 (0) 9 59 81 / 09 63
Tel.: +86 (0) 21-51600 190
Fax: +7 (0) 9 57 95 / 07 21
Fax: +86 (0) 21-33600 610
www.bdsensors.cz
www.bdsensors.com
– Technické změny vyhrazeny –
– Technical modifications reserved –
Česky
VAROVÁNÍ! Montáž snímačů dle tohoto návodu může
provádět pouze osoba znalá alespoň dle § 5 vyhlášky
50/1978 Sb., nebo dle § 21 vyhlášky 508/2009 Z.z..
VAROVÁNÍ! Dodržujte bezpečnostní a montážní pokyny
uvedené v návodu k obsluze. Dále je třeba dodržet plat-
né předpisy bezpečnosti práce, národní normy pro insta-
laci a obecně známá technická pravidla.
Instalace
POZOR! - Přístroj vždy namontujte do odtlakového a de-
energizovaného zařízení bez napětí.
Přístroj namontujte do vhodných upevňovacích otvorů.
Připojení by měla být vertikální, tzn. přípojky by měly směřo-
vat dolů. Snímače jsou kalibrovány výrobcem pro tyto
montážní podmínky. Kromě toho je také snížena tvorba
kondenzace v tlakovém potrubí snímače.
Pro připojení použijte vhodné hadice. Připojte hadici s vyšším
tlakem k pravému (kladnému) tlakovému portu a hadici s
nižším tlakem k levému (zápornému) tlakovému portu.
Elektrická instalace
VAROVÁNÍ! Přístroj instalujte vždy ve stavu bez
přívodního tlaku a elektricky nepřipojený!
POZOR! U přístrojů s kabelovou průchodkou se ujistěte,
že vnější průměr připojeného kabelu odpovídá kabelové
průchodce přístroje nebo konektoru. Je třeba zajistit
pevné a těsné usazení kabelu v průchodce!
POZOR! Nedotýkejte se elektroniky v přístroji mimo
připojovací svorky.
VAROVÁNÍ! Upevnění připojovacích kabelů ke svorkám
musí být provedeno dle schéma zapojení.
VAROVÁNÍ! Před; uzavřením krytu přístroje se ujistěte,
že jsou připojovací kabely správně upevněny a nehrozí
jejich uvolnění.
Omezení záruky
Při nedodržení návodu k obsluze, nesprávném použití,
při změně nebo poškození přístroje neposkytuje výrobce
žádnou záruku.
Správné použití
Ujistěte se, že je měřené médium slučitelné s díly sní-
mače v kontaktu s médiem a že snímač plně odpovídá
zamýšlenému použití. Technické parametry uvedené
v aktuálním katalogovém listě jsou závazné a musí být
bezpodmínečně respektovány.
Identifikace snímače
označení objednací kód
rozsah typu
výstup napájení zapojení
Schémata zapojení / Tabulka zapojení vývodů
2vodičový systém (proud)
napájení +
p
napájení -
I
Elektrická připojení
napájení +
napájení -
Rozměry
Foto / nastavitelnost (nulový bod / doba odezvy)
sériové
číslo
3vodičový systém (proud / napětí)
napájení +
p
U
B
napájení -
I/U
signál +
Značení svorek Elektrická připojení
2 / + napájení +
3 / - napájení -
1 (nepřipojený) signál +
U
B
A/V
Značení svorek
2 / UB+
3 / UB-
1 / SIG
