Vigor JOBY Instruction Manual

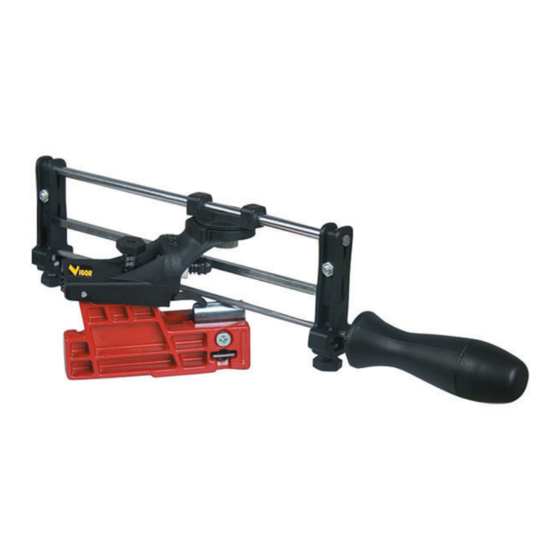

Manual chain sharpener
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MANUALE DI ISTRUZIONI
AFFILACATENE MANUALE
JOBY
mod.
cod. 47100-10

Advertisement

loading

Related Manuals for Vigor JOBY

Summary of Contents for Vigor JOBY

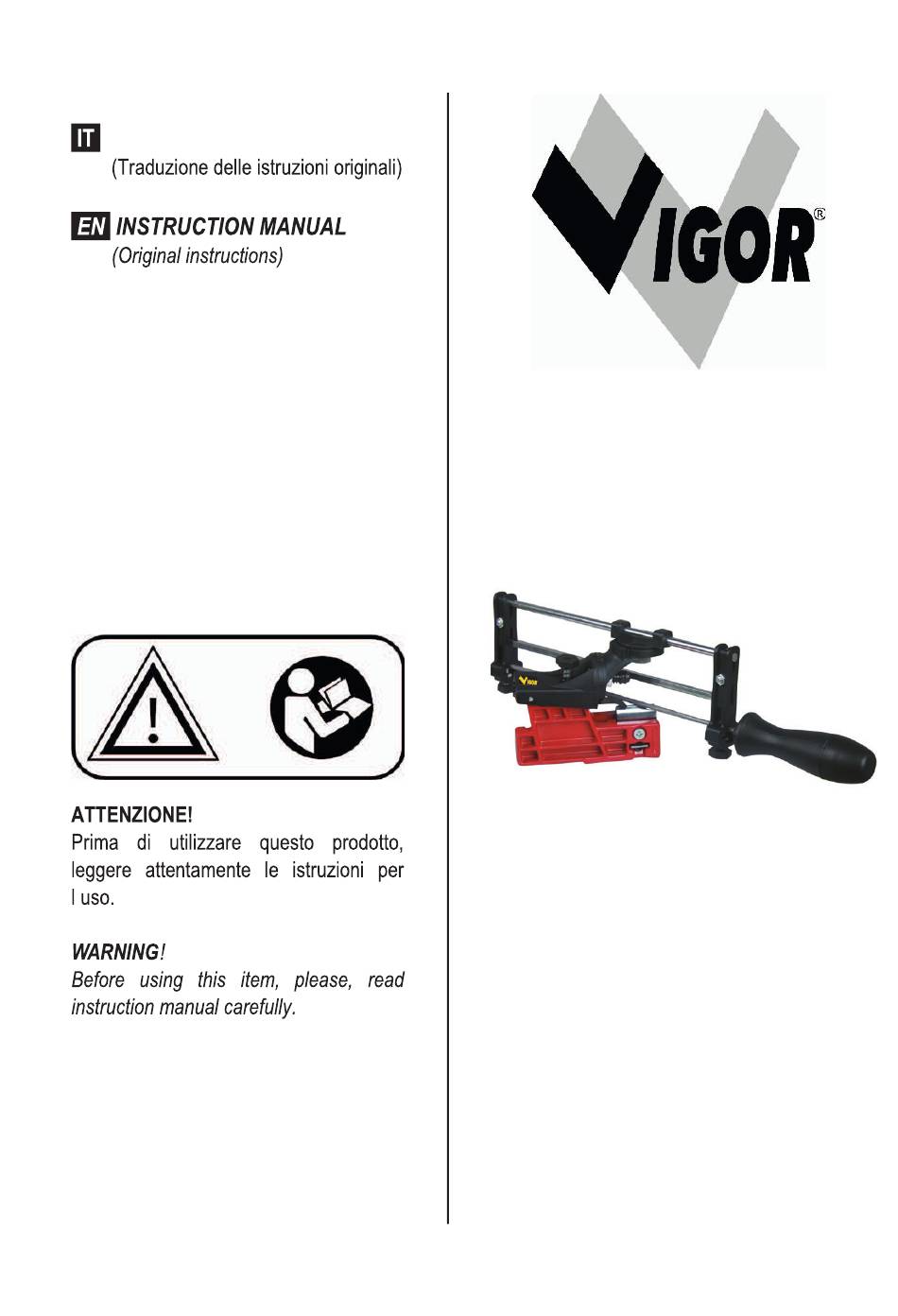

  • Page 1 MANUALE DI ISTRUZIONI AFFILACATENE MANUALE JOBY mod. cod. 47100-10...
  • Page 2 47100-10 AFFILACATENE MANUALE JOBY mod.
  • Page 3 Gentile Cliente, desideriamo ringraziarla per aver scelto un prodotto della gamma VIGOR, che ci auguriamo sia all altezza delle Sue aspettative. Le ricordiamo, inoltre, che il prodotto da Lei acquistato mira a soddisfare I hobbista esigente nonostante non sia finalizzato ad un uso in campo professionale.

  • Page 4: Informazioni Generali

    Si prega di leggere attentamente il presente manuale di istruzioni e di imparare a utilizzare la prezzatrice prima dell’uso. Conservare il manuale con il prodotto per eventuali consulti. INFORMAZIONI GENERALI • Per affilare manualmente le catene. • Le angolazioni e le profondità di taglio sono già impostate. •...

  • Page 5: Informazioni Di Sicurezza

    ISTRUZIONI PER L’AFFILATURA INFORMAZIONI DI SICUREZZA • Indossare sempre i guanti protettivi. • Lavorare sempre su superfici pulite e piane. • Assicurarsi che la lima sia stata correttamente montata sulla barra di guida prima di affilare. • Assicurarsi sempre che i componenti siano in perfetto stato e che non siano rotti o danneggiati e usurati.
  • Page 6 D. Posizionare la lima contro il blocco catena (7). E. Assicurare le barre a “T” (5) utilizzando la vite ad alette (6) e quella con testa a intaglio dalla parte opposta, in modo da centrare la catena e stabilizzare la lima per l’affilatura.
  • Page 7 ISTRUZIONI PER L’OPERAZIONE A. Impostare l’inclinazione e la base della rotella (14) su 0° (per 90°) o su 10°. Consultare la tabella per scegliere l’angolazione corretta. Bloccare con la manopola girevole (9). B. Impostare la rotella superiore (2) sull’angolazione corretta. Consultare la tabella. Bloccare con la manopola girevole (10).
  • Page 8 Posizionare la parte posteriore del componente di taglio contro il blocco catena (7). D. Impostare l’altezza della lima girando la vite di regolazione di profondità (12) in modo che 1/5 del diametro della lima sia sopra alla piastra superiore del componente di taglio.
  • Page 9 Reimpostare le angolazioni mostrate nei passaggi A-E delle presenti istruzioni e ripetere il processo d affilatura. CONSIGLIO: Oliare l’asta della rotella per un migliore movimento del gruppo di guida. AFFILATURA CALIBRO DI PROFONDITA’ Nota: dopo ogni 2-3 affilature è necessario limare il calibro di profondità. A.

  • Page 10: Dati Tecnici

    F. Avvitare la vite di regolazione (12) in senso antiorario per impostare la profondità di taglio desiderata (consultare la tabella inclusa nel presente manuale). Nota: ogni incremento sulla vite di regolazione (12) corrisponde a 0.010’’ sulla corsa della lima. G. Impostare sempre la profondità in modo che la limatura si possa effettuare dalla parte interna del componente di taglio verso quella esterna.
  • Page 11 INSTRUCTIONS MANUAL (Original instructions) cod. 47100-10 MANUAL CHAIN SHARPENER JOBY mod.
  • Page 12 FILING GUIDE • For manual precision saw chain filing. • All angles, depths and file heights are dial set. No guesswork. • Locks in filing angle and depth setting to insure consistent, correct filing. • Accurately filed saw chain will help reduce fatigue. It makes the saw do the work, not you.
  • Page 13 CHAIN SHARPENING INSTRUCTIONS SAFETY INFORMATION! • Always wear gloves. • Always work on clean, flat working surface. • Make certain that file guide has been mounted securely to chainsaw guide bar before sharpening. • Check components on file guide regularly for wear and general condition. MOUNTING &...
  • Page 14 D. Positon cutter against chain stop (7). E. Secure T-bars (5), by using thumb screw (6) and opposing slotted screw, to center the chain and stabilize cutter for sharpening. ASSEMBLY INSTRUCTIONS File guide comes fully assembled, excluding file are not included. Purchase correct file handle.
  • Page 15 OPERATING INSTRUCTIONS A. Set the tilt and the swivel base (14) to either the 0° (for 90°) or 10° angle marks. See chain chart or chain manufacturer’s instructions for correct degree mark. Lock into place using swivel knob (9). B. Set top swivel (2) to correct angle mark. See chain chart or chain manufacturer’s instructions for correct degree mark.
  • Page 16 Place back of cutter against chain stop (7). D. Set file height by turning the depth adjustment screw (12) so that 1/5 of the file diameter is above the top plate of the cutter. E. Adjust the stop screw (13) to control the amount of cutter to be filed.
  • Page 17 repeat filing process. HINT: Oil side rod at guide swivel for better movement of guide assembly. DEPTH GAUGE FILING Nota: After every 2-3 chain sharpening it is necessary to file the depth gauges. A. Remove round file and replace handle on a flat file. Reinsert into file holder and secure.

  • Page 18: Technical Details

    G. Always file depth gauges so filing stroke is from the inside of the cutter to the outside. File all depth gauges on one side of the chain, then rotate swivel guide (2) to 180°. Reset same angles for opposite side of chain and repeat filing process.one di limatura.
  • Page 19 CIRCOLARE A TUTTI I CLIENTI Garanzia applicata da VIGLIETTA MATTEO S.p.A., VUEMME S.r.l. e FERRAMENTA SARDO PIEMONTESE S.p.A. (la “Società”) per i propri prodotti, ai sensi del D.Lgs. n. 206/2005 (il “Codice del Consumo”) e del Codice Civile In conformità alla legge, la nostra Società applica le seguenti garanzie: la GARANZIA LEGALE DI CONFORMITA’, prevista dall’articolo 132 del Codice del Consumo, della durata di 24 MESI.
  • Page 20 GUARANTEE The guarantee is applied from VIGLIETTA MATTEO S.p.A., VUEMME S.r.l. and FERRAMENTA SARDO PIEMONTESE S.p.A. (the “company”) for its own products, under D.Lgs. n. 206/2005 (the “Consumer code”) of Italian Civil Code. In accordance with the law, our company applies the guarantees listed here below: the LEGAL GUARANTEE OF CONFORMITIES, set by article 132 of Consumer Code, that lasts 24 MONTHS.
  • Page 21 Made in China Lot no. 2101R02819 Importato da Viglietta Matteo S.p.A. Via Torino 55 - 12045 Fossano (CN) Italy Riservato il diritto di apportare modifiche tecniche.

This manual is also suitable for:

47100-10
