Reely 2595543 Operating Instructions Manual

Bedienungsanleitung

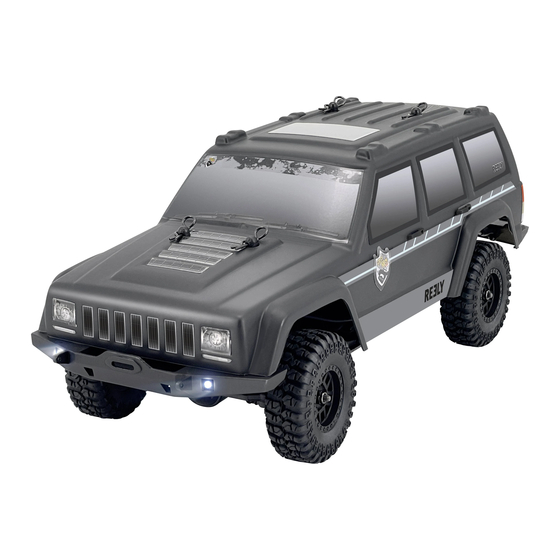

Mini Freemen RC Allrad-Crawler (RtR), 1:16
Best.-Nr. 2595543 (Mattgrau)
Best.-Nr. 2595544 (Mattschwarz)
1 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein ferngesteuertes RC-Modellfahrzeug mit Allradantrieb und
Front-/Heckleuchten.
Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt be-
schädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Al-
le Rechte vorbehalten.
2 Lieferumfang
■
Modellfahrzeug
■
Fernsteuerung
■
USB-Ladekabel
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.
4 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbeson-
dere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch
nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen
oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Ga-
rantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem ge-
fährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich
an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann
bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer
Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
■
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
■
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
■
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
5.4 Bedienung
■
Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben,
wenden Sie sich an einen Fachmann.
■
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen
Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu
reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.5 LiPo-Akku (Modellfahrzeug)
■
Der Akku ist fest im Produkt verbaut und kann nicht ausgetauscht werden.
■
Beschädigen Sie den Akku niemals. Durch Beschädigung der Hülle des Akkus besteht Explosions-
und Brandgefahr! Die Hülle des LiPo-Akkus besteht nicht wie bei herkömmlichen Batterien/Akkus
(z.B. AA- oder AAA-Baugröße) aus einem dünnen Blech, sondern nur aus einer empfindlichen Kunst-
stofffolie.
1
■
4 x 1,5-V-Batterie des Typs AA
■
Handzettel (Warnhinweis: Kein Spielzeug)
■
Bedienungsanleitung
www.conrad.com/downloads herunter oder scannen
■
Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen Sie den Akku
bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!
■
Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Die verwendete
Akkutechnik erlaubt das Aufladen des Akkus ohne vorherige Entladung.
■
Lassen Sie den Akku des Produkts während des Ladevorgangs niemals unbeaufsichtigt.
■
Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberfläche. Eine
gewisse Erwärmung beim Ladevorgang ist normal.
5.6 Batterien (Fernsteuerung)
■
Beachten Sie beim Einlegen der Batterien die richtige Polarität.
■
Entfernen Sie die Batterien aus dem Produkt, wenn dieses für längere Zeit nicht benutzt wird, um
Schäden durch Auslaufen der Batterien zu vermeiden. Auslaufende oder beschädigte Batterien kön-
nen bei Kontakt mit der Haut ätzende Verbrennungen verursachen. Tragen Sie deshalb entsprechen-
de Schutzhandschuhe bei der Handhabung beschädigter Batterien.
■
Batterien müssen für Kinder unzugänglich aufbewahrt werden. Lassen Sie Batterien nicht herumlie-
gen, da die Gefahr besteht, dass diese von Kindern oder Haustieren verschluckt werden.
■
Beim Austausch müssen alle Batterien gleichzeitig ersetzt werden. Die gleichzeitige Verwendung al-
ter und neuer Batterien im Produkt kann zu einem Auslaufen der Batterien führen und das Produkt
beschädigen.
■
Batterien dürfen nicht demontiert, kurzgeschlossen oder ins Feuer geworfen werden. Niemals nicht
wiederaufladbare Batterien aufladen. Es besteht Explosionsgefahr!
6 Produktübersicht
6.1 Modellfahrzeug
1
1 Ladeeingang
6.2 Fernsteuerung
A B C
A 50/75/100: Geschwindigkeitsregelung
C Ein-/Aus-Taste
E CH4: Fahrzeugbeleuchtung EIN/AUS
G S.LED: Anzeige des Betriebszustands/für
geringe Akkukapazität
I SR: Lenkradius
K Gashebel (Vorwärts/Anhalten/Rückwärts)
7 Einsetzen der Batterien (Fernsteuerung)
1. Öffnen Sie das Batteriefach.
2. Setzen Sie dann unter Beachtung der auf der Innenseite der Batteriefachabdeckung angegebenen
Polarität die Batterien ein.
3. Bringen Sie anschließend die Batteriefachabdeckung wieder an.
8 Aufladen des Akkus (Modellfahrzeug)
Voraussetzungen:
a
Sie haben ein geeignetes USB-A-Netzteil (5 V/DC, 500 mA) zur Hand.
1. Schließen Sie das eine Ende des Ladekabels an den Ladeeingang des Produkts an.
2. Schließen Sie das andere Ende des Ladekabels an eine geeignete Spannungsversorgung an.
3. Die LED-Statusanzeige beginnt daraufhin:
- zu blinken: Akku wird geladen;
- durchgehend zu leuchten: Akku ist vollständig geladen.
4. Wenn der Akku vollständig geladen ist, trennen Sie das Ladekabel ab.
2
2 Ein-/Aus-Taste und LED-Statusanzeige
J
I
H
G
L
K
F
E
D
B ST-R: Lenkungsumkehrung
D Batteriefach
F CH3: Ohne Funktion
H C.LED: Ohne Funktion
J ST: Lenkungstrimmung
L Lenkung
