W&W Cycles 13-815 Quick Start Manual

Samwel 12v conversion kits for 32e generators

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 2

Quick Links

HOW TO USE
Samwel 12V Umrüstkits
für 32E Generatoren
Art.-№

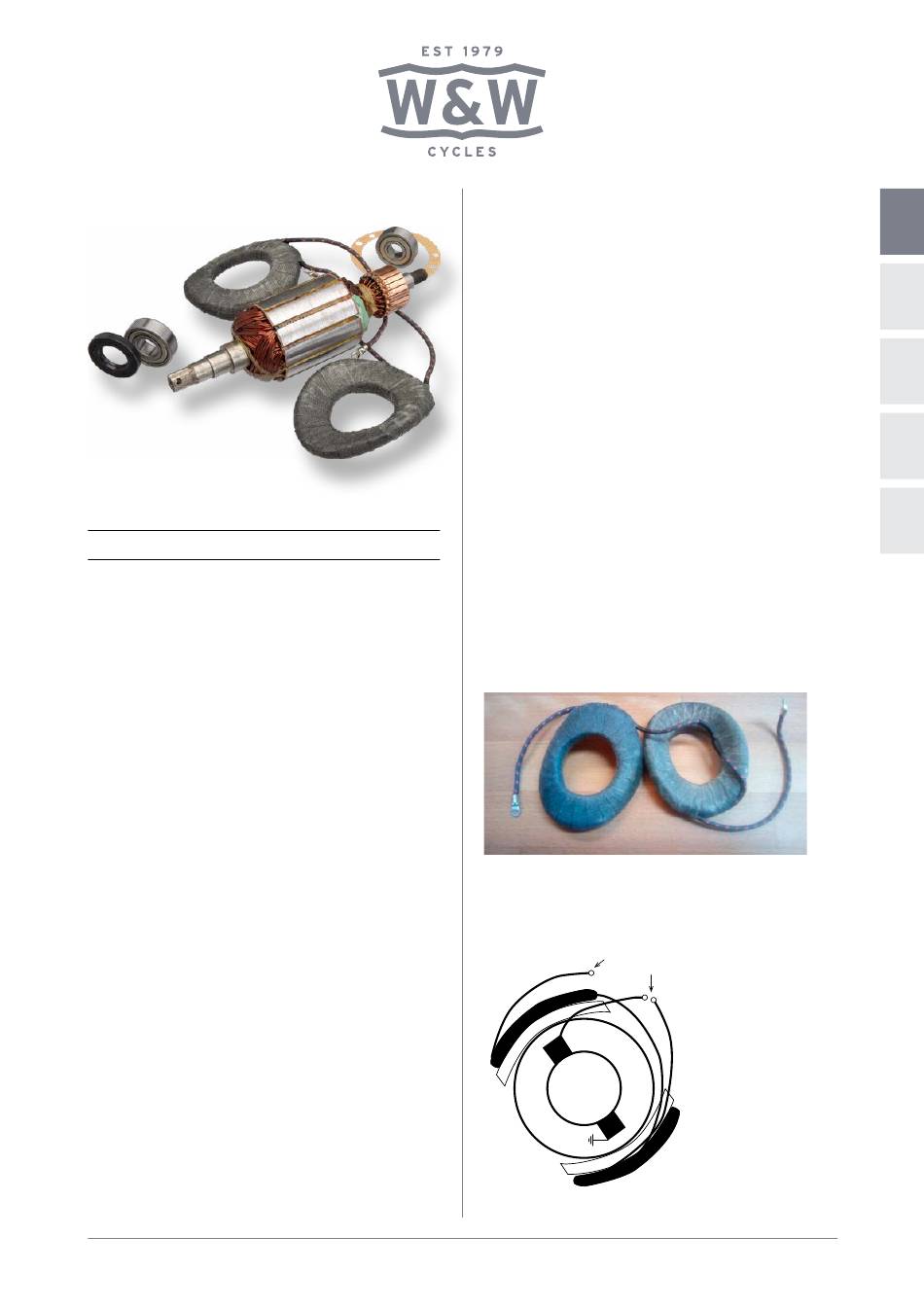

Inhalt:
• 2 Feldspulen 12 V, fertig verdrahtet
• 1 Anker 12 V
• 1 Lager ID 15 mm
• 1 Lager ID 12 mm
• 1 Wellendichtring ID 19
• 1 Dichtung für Kohlenträger
Montage:
• Generator komplett nach Werkstatthandbuch
zerlegen und reinigen. Teile kontrollieren und
schadhafte nachkaufen.
• 3. Kohle (= Regelkohle) beiseite legen.
• Wellendichtring in Gehäuse montieren mit der
Dichtlippe zum Motor hin. Sicherungsring wenn
möglich wiederverwenden.
• Lager ID 15 mm in Gehäuse montieren, auf
Rechtwinkligkeit achten.
• Neue 12 V Feldspulen im Gehäuse montieren (s.
Abb.). Auf richtige Verlegung der Kabel achten!
• Anker im Gehäuse montieren.
© W&W Cycles AG, 2022-07-13, ID 232933, rev. 0.20, wwag.com
13-815
• Hinweis: Er muss vorsichtig in das Lager einge-
zogen werden. Keine Gewalt anwenden, nicht
hämmern. Nötigenfalls Werkzeug bauen! Den
Wellendichtring einfetten.
• Luftspalt zwischen Anker und Feldspulenkernen
überprüfen: 0,8 mm beidseitig. Bei zu kleinem
Luftspalt Feldspulen nachsetzen. (Nötigenfalls
mit einem auf Maß gebauten Pressdorn.)
• Kohlenträger montieren und Feldspulen an-
schließen (s. Schema).
• Nach korrektem Anschluss der Spulen fun-
giert der Relay-Anschluss als A-Terminal, der
Switch-Anschluss als F-Terminal (wichtig für den
Anschluss des Reglers).
• Lager ID 12 mm im linksseitigen Lagerträger er-
setzen und Generator-Montage komplettieren.
Dabei wie oben erwähnt den Träger der 3. Kohle
mitsamt Kohle weglassen. Vor dem Einbau oder
wenigstens vor dem Anschluss des Reglers
muss der Generator polarisiert werden.
① Wird an die Stelle der Regelspule verbaut
② Wird an die Stelle der Nebenschlussspule ver-
baut
Switch = F
Relay = A
Anschlussschema
DE
EN
ES
FR
IT
Seite 1 von 1
