AW240WL

Woodturning Lathe

Code 107673

Original Instructions

AT: 17/02/2023

BOOK VERSION: 7

Need help?

Do you have a question about the AW240WL and is the answer not in the manual?

Questions and answers

Summary of Contents for AXMINSTER WORKSHOP AW240WL

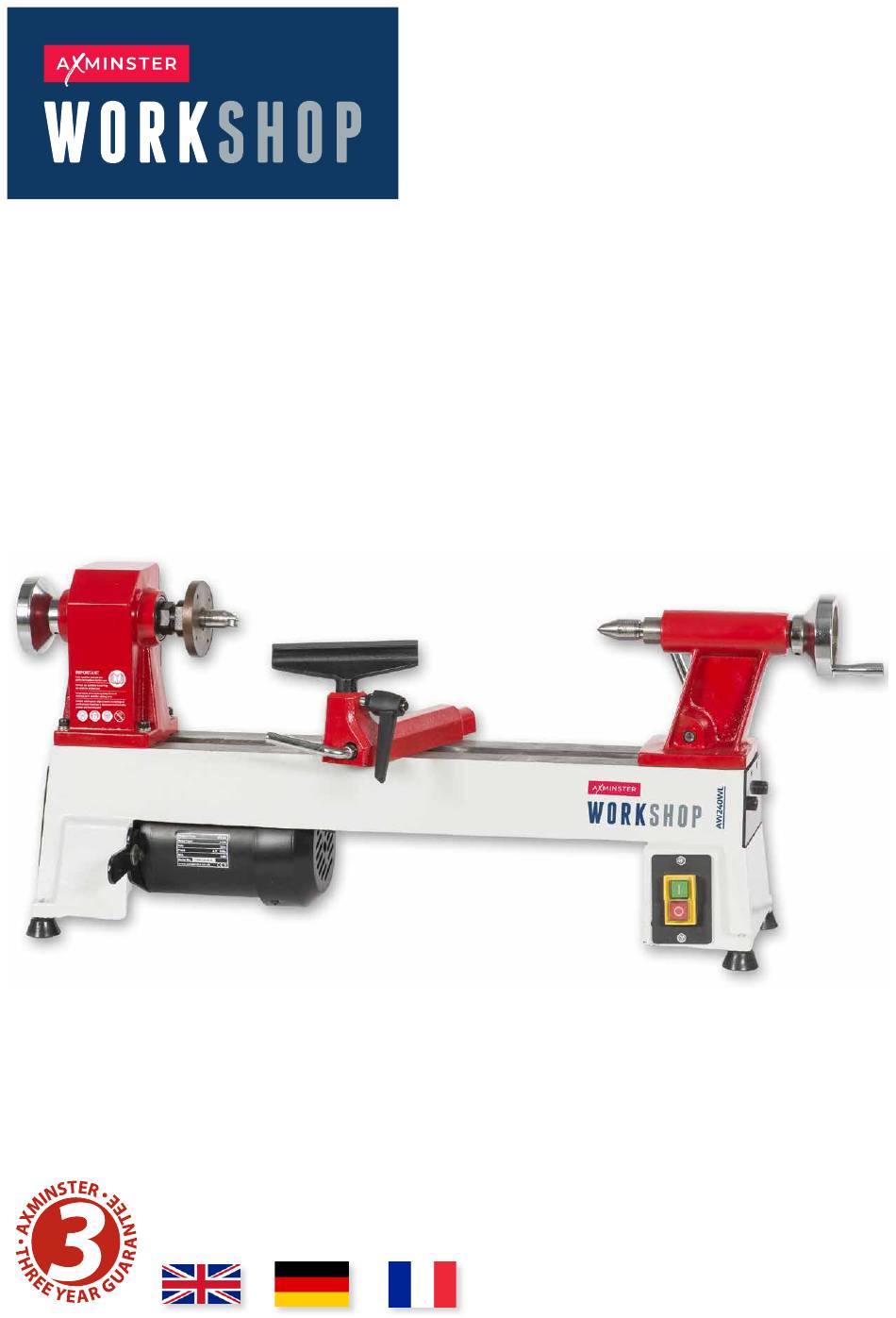

Page 1 Code 107673 Original Instructions AW240WL Woodturning Lathe AT: 17/02/2023 BOOK VERSION: 7...
Page 2 06/42/EC - Annex I/05.2006 EN 61000-3-2:2014 Woodturning Lathe Type EN 55014-2:2015 AW240WL Model and conforms to the machinery example for which the EC Type-Examination Certificate No AM 50380718, AM 50361061, AE 50354995 has been issued by Laizhou Chunlin Machinery Co., Ltd.
Page 3 WHAT’S INCLUDED Quantity Item Part Model Number AW240WL Woodturning Lathe 80mm Faceplate (Fitted to Headstock) 140mm Tool Rest (Fitted in Banjo) Banjo Arm (Fitted to lathe bed) Tailstock Operating Wheel Handle Axminster 4 Prong Drive Centre Code 340106 Axminster Standard 60˚ Live Centre...
Page 4 GENERAL INSTRUCTION FOR 230V MACHINES The following will enable you to observe good working • Leave machine unplugged until work is about to practices, keep yourself and fellow workers safe and commence. • Always disconnect by pulling on the plug body maintain your tools and equipment in good working order.
Page 5 SPECIFICATION Code 107673 Model AW240WL Rating Workshop Power 375W 230V 1 ph Speed (5) 700 -1000 -1400 -2000 - 2800rpm Spindle Taper Spindle Thread 1” x 8tpi (Ref T04M) Taper Tailstock Distance Between Centres 440 mm(17”) Max Diameter over Bed...
Page 6 ILLUSTRATION AND PARTS DESCRIPTION Faceplate Headstock Drive centre spindle wheel Headstock Tailstock handle Tailstock Live centre Banjo Lathe bed Banjo lock Motor On/off Switch Shaped handle...
Page 7 ILLUSTRATION AND PARTS DESCRIPTION Tailstock barrel lock Toolrest lock Toolrest Motor Tailstock lock Access plate Motor pivot bolt...
Page 8 REMOVING DRIVE/LIVE CENTRES To remove the Drive and Live Centres, locate the push rod (H), while holding the Live Centre insert the push rod through the centre hole of the ailstock wheel and push the Live Centre out, see fig 4. Repeat the procedure for the Drive Centre in the headstock.
Page 9 CHANGING THE SPINDLE SPEED Access plate DISCONNECT THE MACHINE FROM THE MAINS SUPPLY! Star knob Note. The lowest speed pulley combination is furthest from the faceplate, i.e. smallest motor pulley diameter to largest spindle pulley diameter. 1. Loosen the ‘star knobs’ that secure the access plates on the headstock assembly, see figs A-B.
Page 10 EXPLODED DIAGRAMS/LISTS Headstock Spindle PART NO DESCRIPTION Bearing Ball Ring Retaining Semicircle Head Screw Ring Retaining Retaining Plate Bearing Ball(202) Handwheel Headstock Tailstock Cover plate Lock Lever Cover plate Eccentric Axis Balance Wheel Tail Axis Marking Plate Taper Rod Hex. Socket Set Screw Bearing Ball Drive Pulley Cup Centre...
Page 11 EXPLODED DIAGRAMS/LISTS Hex. Socket Set Screw M6 Lock Lever x 10 Bolt Motor Pulley Lock Plate Flat Head Screw Hex. Nut Motor Plate Power Cord Motor Switch Hex. Socket Head Screw M8 Warning Label x 20 Washer 8 Ring Retaining 12 Spring Washer 8 Tool Rest Rubber Washer...
Page 12 The Axminster guarantee Buy with confidence from Axminster! So sure are we of the quality, we cover all parts and labour free of charge for three years! axminstertools.com/3years For more information visit The packaging is suitable for recycling. Please dispose of it in a responsible manner. EU Countries Only Do not dispose of electric tools together with household waste material.
Page 13 Art.-Nr. 107673 Originalanleitung AW240WL Drechselbank Datum: 17/02/2023 BUCHVERSION: 7...
Page 14 EN 61000-3-3:2013 bene Maschine: 06/42/EG - Anhang I/05.2006 EN 61000-3-2:2014 Drechselbank EN 55014-2:2015 AW240WL Modell Die Maschine entspricht dem Prüfmuster, für das die EG-Baumusterprüfbescheinigung Nr. AM 50380718, AM 50361061, AE 50354995 von der Laizhou Chunlin Machinery Co., Ltd. ausgestellt wurde. Unterschrift in: Nr.
Page 15 WAS IST INBEGRIFFEN Anzahl Artikel Pos. Modell-Nr. AW240WL Drechselbank 80 mm Aufspannscheibe (am Spindelstock montiert) 140 mm Werkzeugauflage (in Handauflagenunterteil eingebaut) Handauflagenunterteil (am Drehbankbett montiert) Reitstock-Betätigungsrad Axminster 4-Zacken Stirnmitnehmer Art.-Nr. 340106 Axminster Standard 60˚ Mitlaufkörnerspitze Art.-Nr. 340203 Ausstoßdorn 3,6,8 mm Sechskantschlüssel...
Page 16 ALLGEMEINE ANWEISUNG FÜR 230V-MASCHINEN Die folgenden Hinweise helfen Ihnen, gute • Netzstecker erst kurz vor Beginn der Arbeiten in die Steckdose Arbeitspraktiken einzuhalten, sich selbst und Ihre Kollegen stecken. zu schützen und Ihre Werkzeuge und Geräte in gutem • Netzstecker immer am Stecker herausziehen und niemals am Zustand zu halten.
Page 17 TECHNISCHE DATEN Art.-Nr. 107673 Modell AW240WL Klassifizierung Werkstatt Leistung 375 W 230 V 1 Ph. Drehzahl (5) 700 -1000 -1400 -2000 - 2800 U/min Spindelkonus Spindelgewinde 1“ x 8tpi (Ref T04M) Reitstockkonus Spitzenweite 440 mm Drehdurchmesser über Bett 240 mm Gesamtmaße L x B x H...
Page 18 ABBILDUNG UND TEILEBESCHREIBUNG Aufspannscheibe Spindelstock Stirnmitnehmer Spindelstock Reitstock Griff Reitstock Mitlaufkörnerspitze Drehbett Handauflagenunterteil Klemmhebel Handauflagenunterteil Motor Ein/Aus-Schalter Geformter Griff...
Page 19 ABBILDUNG UND TEILEBESCHREIBUNG Reitstock Pinolen-Arretierung Arretierung Werkzeugauflage Werkzeugauflage Motor Reitstockarretierung Zugangsklappe Motordrehbolzen...
Page 20 ENTFERNEN VON STIRNMITNEHMER/MITLAUFKÖRNERSPITZE Zum Entfernen der Mitlaufkörnerspitze den Ausstoßdorn (H) durch das Mittelloch des Reitstockrads einführen. Körnerspitze festhalten und mit dem Dorn herausdrücken, siehe Abb. 4. Wiederholen Sie den Vorgang für den Stirnmitnehmer im Spindelstock. Abb. 04 Mitlaufkörnerspitze...
Page 21 ÄNDERN DER SPINDELDREHZAHL Zugangsklappe TRENNEN SIE DIE DREHBANK VOM STROMNETZ! Sterngriff Hinweis: Die Riemenscheibenkombination mit der niedrigsten Drehzahl ist am weitesten von der Aufspannscheibe entfernt. Der Riemen verläuft dann von der kleinsten Motorriemenscheibe zur größten Spindelriemenscheibe. 1. Lösen Sie die „Sterngriffe“, mit denen die Zugangsklappe an der Spindelstockeinheit befestigt sind (siehe Abb.
Page 22 EXPLOSIONSZEICHNUNGEN/TEILELISTEN Headstock Spindle PART NO DESCRIPTION Bearing Ball Ring Retaining Semicircle Head Screw Ring Retaining Retaining Plate Bearing Ball(202) Handwheel Headstock Tailstock Cover plate Lock Lever Cover plate Eccentric Axis Balance Wheel Tail Axis Marking Plate Taper Rod Hex. Socket Set Screw Bearing Ball Drive Pulley Cup Centre...
Page 23 EXPLOSIONSZEICHNUNGEN/TEILELISTEN Hex. Socket Set Screw M6 Lock Lever x 10 Bolt Motor Pulley Lock Plate Flat Head Screw Hex. Nut Motor Plate Power Cord Motor Switch Hex. Socket Head Screw M8 Warning Label x 20 Washer 8 Ring Retaining 12 Spring Washer 8 Tool Rest Rubber Washer...
Page 24 Die Axminster-Garantie Kaufen Sie voller Vertrauen bei Axminster! Wir sind von der Qualität unserer Maschinen so überzeugt, dass wir auf alle Teile und Arbeiten eine 3-jährige Garantie aussprechen! Weitere Informationen erhalten Sie unter axminstertools.com/3years Die Verpackung kann recycelt werden. Verpackung bitte auf verantwortliche Weise entsorgen. Nur für EU-Länder Elektrowerkzeuge nicht über den Haushaltsabfall entsorgen.
Page 25 Code 107673 Mode d'emploi original AW240WL Tour à bois À: 17/02/2023 VERSION DU LIVRET: 7...
Page 26 06/42/CE - Annexe I/05.2006 EN 61000-3-2:2014 Tour à bois Type EN 55014-2:2015 AW240WL Modèle et conforme à l’exemple de machine pour lequel les certificats d’examen CE n° AM 50380718, AM 50361061 et AE 50354995 ont été délivrés par Laizhou Chunlin Machinery Co., Ltd.
Page 27 CONTENU DE L'EMBALLAGE Quantité Article Pièce Référence AW240WL Tour à bois Plateau de 80 mm (fixé à la poupée) Porte-outil de 140 mm (fixé sur le support) Bras du support (fixé au banc de tour) Manette de volant de manœuvre de contre-poupée Griffe d’entraînement à...
Page 28 GÉNÉRALITÉS POUR LES MACHINES DE 230V • La machine doit être propre. Les recommandations suivantes vous permettront d’adopter les meilleures techniques, d’assurer votre sécurité et celle de • Laissez la machine débranchée jusqu’au début des travaux. vos collègues et d’assurer le bon fonctionnement de vos outils •...
Page 29 CARACTÉRISTIQUES TECHNIQUES Code 107673 Modèle AW240WL Classement Atelier Puissance 375 W 230 V 1 ph Vitesse (5) 700 - 1 000 - 1 400 - 2 000 - 2 800 tr/min Cône de la broche Filetage de l'arbre 1” x 8 filets au pouce (Réf. T04M) Contre-poupée du cône Distance entre les centres 440 mm (17”)
Page 30 ILLUSTRATION ET DESCRIPTION DES PIÈCES Plateau Volant de Griffe la broche de d’entraînement la poupée Manette Poupée de contre- poupée Contre-poupée Contre-pointe Support de Banc de tour porte-outil Blocage du support de porte-outil Moteur Interrupteur de marche/arrêt Manette profilée...
Page 31 ILLUSTRATION ET DESCRIPTION DES PIÈCES Blocage du fourreau de la contre-poupée Blocage du Porte-outil porte-outil Moteur Blocage de la contre-poupée Plaque d’accès Boulon de pivotement du moteur...
Page 32 ENLÈVEMENT DE LA GRIFFE D’ENTRAÎNEMENT / CONTRE-POINTE Pour enlever la griffe d’entraînement et la contre-pointe, trouvez le poussoir (H) puis tout en maintenant la contre- pointe, insérez le poussoir dans le trou central du volant de contre-poupée et faites sortir la contre-pointe, voir figure 4. Répétez la procédure pour la griffe d’entraînement de la poupée.
Page 33 MODIFICATION DE LA VITESSE DE LA BROCHE Plaque DÉBRANCHEZ LA MACHINE d’accès DU SECTEUR ! Bouton en étoile Remarque. Le système de poulies donnant la vitesse la plus faible est le plus éloigné du plateau, c’est-à-dire du diamètre de poulie du moteur le plus petit au diamètre de poulie de broche le plus grand.
Page 34 VUES ÉCLATÉES/LISTES Headstock Spindle PART NO DESCRIPTION Bearing Ball Ring Retaining Semicircle Head Screw Ring Retaining Retaining Plate Bearing Ball(202) Handwheel Headstock Tailstock Cover plate Lock Lever Cover plate Eccentric Axis Balance Wheel Tail Axis Marking Plate Taper Rod Hex. Socket Set Screw Bearing Ball Drive Pulley Cup Centre...
Page 35 VUES ÉCLATÉES/LISTES Hex. Socket Set Screw M6 Lock Lever x 10 Bolt Motor Pulley Lock Plate Flat Head Screw Hex. Nut Motor Plate Power Cord Motor Switch Hex. Socket Head Screw M8 Warning Label x 20 Washer 8 Ring Retaining 12 Spring Washer 8 Tool Rest Rubber Washer...
Page 36 La garantie Axminster Achetez en toute confiance avec Axminster ! Nous sommes tellement convaincus de la qualité de nos produits que notre garantie couvre les pièces et la main-d'œuvre gratuitement pendant trois ans ! Pour plus d'informations, consultez axminstertools.com/3years Cet emballage peut être recyclé. Veuillez le jeter de manière responsable.
