Summary of Contents for ESX QXE6.2CV2
- Page 1 CAR AUDIO LOUDSPEAKERS QXE6.2C · QXE6.2W QXE6.2T · QXE62...
- Page 2 DEUTSCH ENTSORGUNG Elektro- und Elektronikgeräte – Informationen für private Haushalte: Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronik- geräten. Die wichtigsten Anforderungen sind hier zusammengestellt. 1. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
- Page 3 DEUTSCH EINBAUHINWEISE Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen, um das bestmögliche Resultat zu erreichen. 1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hinder- nisse im Fahrgastraum verteilt wird.
-
Page 4: Technische Daten
DEUTSCH TECHNISCHE DATEN QXE6.2C QXE6.2T 2-Wege Komponenten-System 25 mm (1“) Hochtöner-Set Belastbarkeit RMS 125 Watt Gewebe-Neodym-Kalotten Belastbarkeit Max. 250 Watt Belastbarkeit RMS 125 Watt Impedanz 4 Ohm Belastbarkeit Max. 250 Watt Frequenzbereich 55 - 24000 Hz Impedanz 4 Ohm Frequenzbereich 3500 - 24000 Hz 16,5 cm (6.5“) Tiefmitteltöner 6 dB Kabelweichen mit Hochtonschutz Polypropylen-Graphit-Membranen... - Page 5 DEUTSCH QXE6.2C ANSCHLUSS Tiefmitteltöner Tiefmitteltöner Hochtöner Hochtöner + IN – +WF- +TW- + IN – +WF- +TW- + L – + R – Lautsprecherausgänge am Verstärker WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.
- Page 6 DEUTSCH QXE6.2C HOCHTONANPASSUNG Optional: Entfernen Sie vorsichtig den Gehäusedeckel der Frequenz- weiche. Auf der Frequenzweiche befindet sich rechts eine Steck- brücke, welche in drei Positionen (-2dB / +2dB / 0dB ) eingesteckt werden kann. Um den Hochtonpegel anzupassen, stecken Sie die Steck- brücke in die entsprechende Position.
- Page 7 DEUTSCH QXE6.2T ANSCHLUSS ACHTUNG: Hochtöner Hochtöner Betreiben Sie die Hochtöner nur mit den beiliegenden Kabel-Frequenzweichen. + L – + R – Lautsprecherausgänge am Verstärker QXE62 / QXE6.2W ANSCHLUSS + L – + R – Lautsprecherausgänge am Verstärker WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.
-
Page 8: Installation Notes
ENGLISH INSTALLATION NOTES The first step of installing a speaker system is thorough planning. Choose a suitable location for your speak- er components carefully. Follow these suggestions to ensure proper imaging and maximum performance: 1. Choose a location that offers the least amount of obstruction between the components and your ears. Pay also attention to the position of the seats, headrests and other constructional systems in the interior space of the car. -
Page 9: Specifications
ENGLISH SPECIFICATIONS QXE6.2C QXE6.2T 2-Way Component System 25 mm (1“) Tweeter Set Power Rating RMS 125 Watts Silk Dome Neodymium Drivers Power Rating Max. 250 Watt Power Rating RMS 125 Watts Impedance 4 Ohms Power Rating Max. 250 Watts Frequency Range 55 - 24000 Hz Impedance 4 Ohms Frequency Range 3500 - 24000 Hz 16,5 cm (6.5“) Midbass Speakers... - Page 10 ENGLISH QXE6.2C INTERCONNECTION Midbass Midbass Tweeter Tweeter + IN – +WF- +TW- + IN – +WF- +TW- + L – + R – Speaker Outputs at the Amplifier IMPORTANT: Please pay attention to the correct polarity (+ or -) for all terminals and connections.
- Page 11 ENGLISH QXE6.2C TWEETER LEVEL ADJUSTMENT Optional: Carefully remove the crossover housing cover. On the crossover there is a jumper on the right, which can be plugged-in in three positions (-2dB / +2dB / 0dB). To adjust the tweeter level, place the jumper in the appropri- ate position.

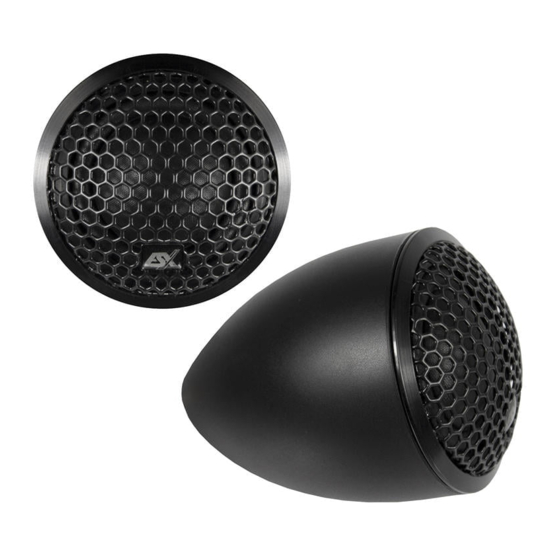

- Page 12 ENGLISH QXE6.2T INTERCONNECTION Tweeter WARNING: Tweeter Only operate the tweeters with the enclosed cable crossovers. + L – + R – Speaker Outputs at the Amplifier QXE62 / QXE6.2W INTERCONNECTION + L – + R – Speaker Outputs at the Amplifier IMPORTANT: Please pay attention to the correct polarity (+ or -) for all terminals and connections.
