9538 SERVOMOTORE ELETTRICO ROTATIVO PER VALVOLA A SFERA A 6 VIE (ART. 2130SM)
DESCRIZIONE

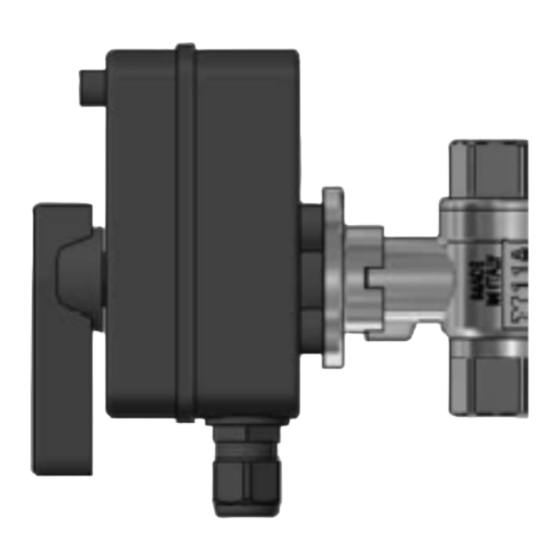

Il servomotore elettrico rotativo art. 9538 è idoneo per la motorizzazione della valvola a sfera a 6 vie Tiemme art. 2130SM.
Il comando avviene tramite sistemi di regolazione che forniscono un segnale analogico pilota (Y) che può essere
0...10, 2...10 VDC oppure 0...20, 4...20 mA e che viene accettato secondo la programmazione eseguita sulla scheda
(configurazione di fabbrica 0...10 VDC).
In funzione del segnale pilota Y il servomotore si posiziona entro il campo di lavoro dell'organo di regolazione avente
una rotazione di 90°.
E' disponibile in uscita, qualunque segnale pilota venga utilizzato, un segnale analogico U variabile tra 0 e 10 VDC che indica
la posizione momentanea del servomotore.
CARATTERISTICHE TECNICHE
Alimentazione: 24 VAC 0...10 VDC (segnale in ingresso modificabile mediante programmazione
sulla scheda)
Assorbimento: 5,6 VA
Tempo di rotazione: 120 sec. / 90°(tempo di rotazione modificabile mediante programmazione sulla scheda)
Coppia massima: 13 Nm
Campo temperatura di funzionamento: 0...50 °C
Grado di protezione: IP50
INSTALLAZIONE

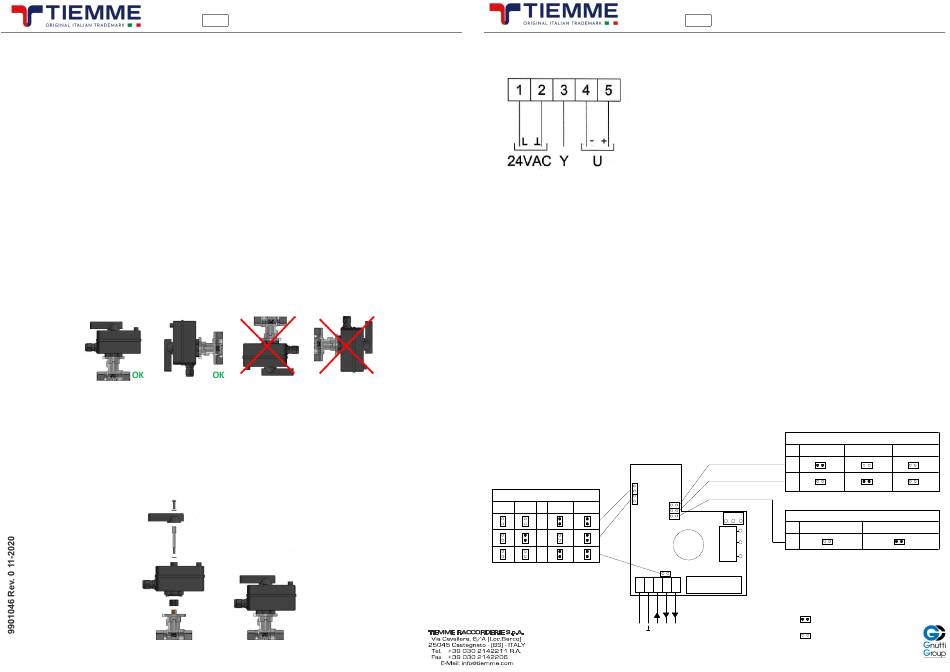

- Evitare la posizione del servomotore capovolto oppure con cavo di alimentazione dall'alto in quanto condensa o gocce
d'acqua potrebbero comprometterne il funzionamento.
- Qualora necessario procedere con la modifica alle impostazioni di funzionamento del servomotore (tipo di ingresso – tempo
di rotazione – senso di rotazione), per dettagli riferirsi alla sezione "ISTRUZIONI DI SETTAGGIO" della presente
documentazione tecnica.
- Si consiglia sempre di posizionare il servomotore a metà corsa prima di accoppiare il motore alla valvola, anch'essa
posizionata a metà corsa.
- Per il posizionamento del servomotore premere il pulsante di sblocco e ruotare la manopola sino a far coincidere l'indice
con il centro della scala serigrafata sul coperchio.
- Accoppiare il servomotore alla valvola e fissarlo con la vite in dotazione. L'accoppiamento avviene mediante vite centrale
sull'albero (tipo EASY CLICK).
www.tiemme.com
IT
- Eseguire i collegamenti elettrici come indicato nello schema riportato di seguito:
dove:
1-2 Alimentazione 24VAC ±10% 50Hz
3 Segnale pilota Y (il polo negativo del segnale è comune al morsetto 2)
4-5 Uscita analogica del segnale di posizione U [V]
- Alimentare il servomotore: alla prima messa in servizio, o tutte le volte che viene tolta o ridata l'alimentazione, il
servomotore esegue un'autoregolazione ruotando in senso orario sino a raggiungere il suo fine corsa in modo da definire
così la posizione di "0", dopo di che si posiziona secondo il valore del segnale pilota Y.
N.B. Un'eventuale manovra manuale va eseguita solo dopo aver tolto l'alimentazione.
Qualora si dovessero apportare modifiche alla programmazione è necessario prima togliere l'alimentazione.
Tiemme Raccorderie S.p.A. declina ogni responsabilità in caso di guasti e/o incidenti qualora l'installazione non
sia stata realizzata in conformità con le norme tecniche e scientifiche in vigore e in conformità a manuali, cataloghi e/o
relative disposizioni tecniche indicate da Tiemme Raccorderie S.p.A.
ISTRUZIONI DI SETTAGGIO
Il servomotore viene fornito con le seguenti impostazioni di funzionamento:
segnale in ingresso 0-10 VDC, tempo di rotazione 90°/120 secondi, senso di rotazione (per Y crescente) antiorario.
Mediante programmazione sulla scheda è possibile modificare le impostazioni, nel dettaglio:
- Selezionare il tipo di ingresso (V) o (mA) agendo su K1
- Selezionare il valore del segnale di ingresso 0-10, 2-10 VDC oppure 0-20, 4-20 mA tramite JP1 e JP2
- Selezionare la velocita del riduttore per una corsa di 90°: 30, 60 o 120 secondi tramite JP3, JP4 e JP5
- Selezionare il tipo di rotazione, oraria (CW) o antioraria (CCW), che si vuole ottenere all'aumentare del segnale di
comando Y tramite JP3
JP2
Selezione segnale di ingresso Y
JP1
JP5
0-10 V 2-10 V 0-20 mA 4-20 mA
JP4
JP3
JP2
JP1
k1
K1
1 2 3 4 5
L - +
24 Y
~
IT
Selezione tempo di rotazione
90° / 30"
JP5
JP4
Selezione senso di rotazione (per Y crescente)
CCW
JP3
LEGENDA:
Jumper CHIUSO
Jumper APERTO
U
90° / 60" 90° / 120"
CW
