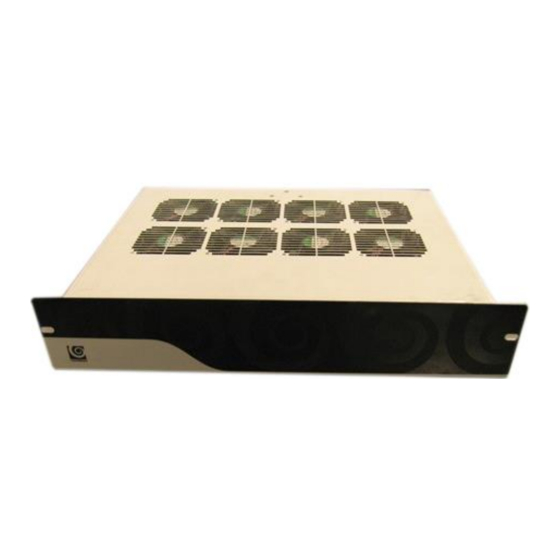

Vue générale du produit / Product views :
8 ventilateurs / 8 fans
Tiroir 2U / baies
2U rack drawer
Connecteur polarisé / alim. 24V
Polarized plug / 24V
Large ouverture = ventilation optimale
Wide opening = optimal ventilation
1. Installation du produit / Product installation
Ce tiroir de ventilation de 2U s'installe dans votre baie de sonorisation, au-dessous de vos amplificateurs
comme indiqué ci-dessous.
This ventilation drawer must be installed in your rack system below your amplifiers as shown below.
AD-8XXX
1 – 2
max.
AD-8XXX
BOUYER INDUSTRIE
1270, avenue de Toulouse
82000 Montauban – France
AZ-24 : tiroir ventilation
Ventilation drawer
Quick guide / notice d'installation rapide
Fig.1 – Face avant + dessus / Front panel + top view
Fig.2 – Face arrière, branchement / Rear panel, plug
1
1
Tél : +33 (0)5 63 21 30 00
Fax : +33 (0)5 63 03 08 26
LED verte = sous tension
Green LED = power ON
Façade de tiroir 1U pour refroidir
1U drawer front for cooling
AZ-24
Code : AZ-24
Date : 2020 / 02
Version : 1
Flux d'air
Air flow
bouyerfrance@bouyer.com
www.bouyer.com
1
Advertisement
Table of Contents
Summary of Contents for Bouyer AZ-24
- Page 1 Code : AZ-24 AZ-24 : tiroir ventilation Date : 2020 / 02 Ventilation drawer Version : 1 Quick guide / notice d’installation rapide Vue générale du produit / Product views : 8 ventilateurs / 8 fans Tiroir 2U / baies 2U rack drawer Fig.1 –...
- Page 2 11- Attention, une fiche d’alimentation a trois broches, dont une broche de terre. La troisième broche assure la sécurité. Vérifier que la broche de terre fournie entre dans la prise, sinon, consulter un électricien pour faire remplacer la prise obsolète BOUYER INDUSTRIE 1270, avenue de Toulouse Tél : +33 (0)5 63 21 30 00 bouyerfrance@bouyer.com...
- Page 3 (supérieur à 90 dB). Mise au déchet du produit En fin de vie du produit, s’il est installé sur le territoire français (DOM-TOM inclus), veuillez contacter BOUYER pour organiser sa destruction conformément à la directive DEEE. Dans le cas contraire, veuillez appliquer la règlementation locale du pays d’installation du produit.
- Page 4 90 dB). Product’s disposal At the end of product’s life, if it is installed on the French territory (DOM-TOM included), please contact BOUYER to organize its destruction according to the WEEE directive. Otherwise, please follow country’s local regulations to install the product.
