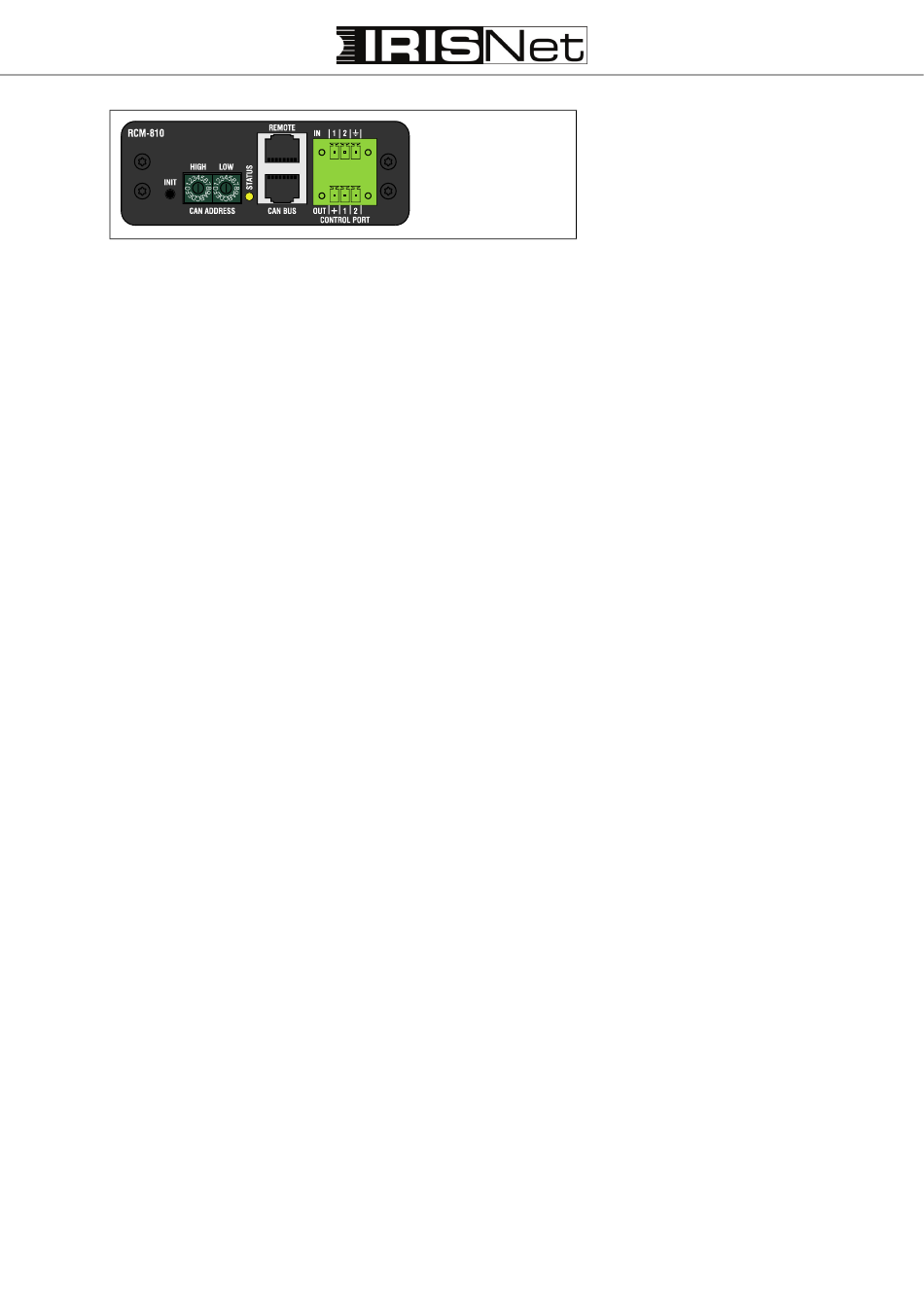

IRIS Net RCM-810 Engineering Data Sheet

Beschreibung
Das Remote-Control-Modul
RCM-810 ist ein optionales
Einbaumodul zur Überwachung
und Fernbedienung einer End-
stufe über ein Remote-Control-
Netzwerk.
An einem Remote-Netzwerk
können maximal 100 Endstufen
angeschlossen sein. IRIS-Net
kann mehrere Remote-Control-
Netzwerke mit bis zu 250 Gerä-
ten verwalten. Neben der Netz-
werk-Schnittstelle stellt
RCM-810 zwei Steuereingänge
und zwei Steuerausgänge zur
Verfügung.
Weitere RCM-810 Eigenschaften:
• Steuerung/Konfiguration:
- Power ON/OFF
- Einschaltverzögerung
- Mute
- Steuerein- und ausgänge
• Überwachung/Anzeigen:
- Angeschlossene Last
jeden Endstufen-Kanal
- Output VU
- Protect
- Limit
- Pilotton
- Temperatur
- Gain/Sensitivity
- Steuerein- und ausgänge
Alle Details hierzu finden Sie in
den Bedienungsanleitungen der
Endstufen, in die das RCM-810
eingebaut wird.
Inhalt
1 x Technische Informationen
1 x RCM-810
2 x Stecker 3-pol.
Phoenix MC1,5/3-STF-3,81 (Nr.1827716)
1 x Verbindungskabel
(34-polig, 60 mm)
2 x Schrauben Kombi-Torx M3x10
Bosch Sicherheitssysteme GmbH • Sachsenring 60 • 94315 Straubing • Telefon (09421) 706-0 • Telefax (09421) 706-265
Subject to change without prior notice.
Description

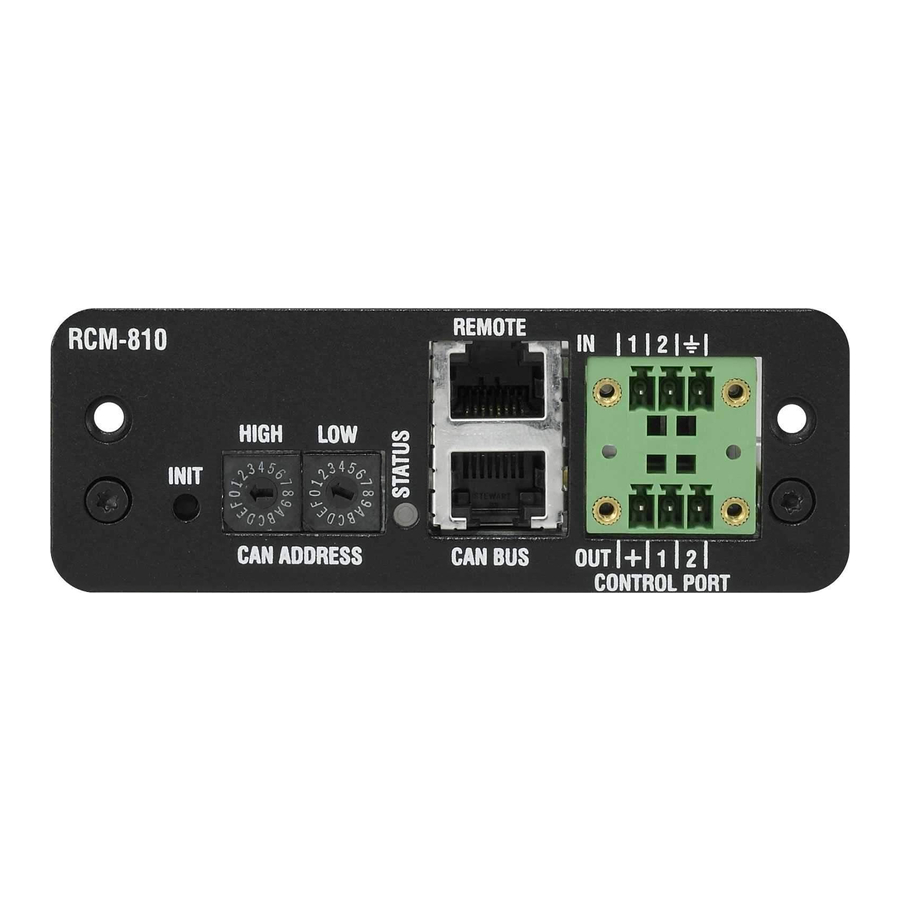

The RCM-810 Remote Control
Module is an optional module for
supervision and remote control
of power amplifiers.
RCM-810 modules allow the
amplifiers to be integrated into a
remote control network with up
to 100 devices. Up to 250 ampli-
fiers can be used in an IRIS-Net
project when multiple networks
are used. Apart from the net-
work port, the RCM-810 also
das offers freely programmable con-
trol inputs and control outputs.
Additional RCM-810 features:
• Control/Configuration:
- Power ON/OFF
- Power On Delay
- Mute
- Control Inputs/Outputs
• Supervision/Status indicators:
für - Load supervision for each
amplifier channel
- Output VU
- Protect
- Limit
- Pilot tone
- Temperature
- Gain/Sensitivity
- Control Inputs/Outputs
For further details please check
the owner's manual of the amp-
lifier which the RCM-810 will be
used in.
Contents
1 x Engineering Data Sheet
RCM-810
1 x RCM-810
2 x Connector 3-pole
Phoenix MC 1,5/3-STF-3,81 (Nr.1827716)
1 x Ribbon Cable
(34-pole, 60 mm)
2 x M3x10 Combination Torx Screws
Vs 04 02-Dec-10
Technische Informationen
Engineering Data Sheet
Informations Techniques
RCM-810
Remote Control Module
Description
Le module de télécommande
RCM-810 est un module option-
nel pour la surveillance et la
commande à distance d'amplifi-
cateurs de puissance.
Les modules RCM-810 permet-
tent d'intégrer les amplis dans
un réseau contrôlé à distance
comprenant un maximum de
100 membres. En utilisant des
réseaux multiples à l'intérieur
d'un projet IRIS-Net il est pos-
sible d'utiliser un maximum de
250 amplis. En plus de son port
réseau, le RCM-810 propose
également des entrées et des
sorties de contrôle entièrement
programmables.
Autres caractéristique du RCM-
810:
• Contrôle/Configuration:
- Interrupteur Marche/Arrêt
- Temporisation à la mise sous
tension
- Mute
- Entrées/sorties de contrôle
• Témoin de
d'État:
- Surveillance de la charge de
chaque canal de l'ampli
- VU-mètre du niveau de sortie
- Témoin Protect
- Témoin Limit
- Tonalité Pilote
- Température
- Gain/Sensibilité
- Entrées/sorties de contrôle
Pour les détails veuillez vous
reporter au mode d'emploi de
l'amplificateur, auquel le RCM-
810 est associé.
Contenu
1 x Informations techniques
RCM-810
1 x RCM-810
2 x Connecteurs 3-pôles
Phoenix MC 1,5/3-STF-3,81 (Nr.1827716)
1 x Cordon d'interconnexion interne
(34-pôles, 60 mm)
2 x Vis Combination Torx M3x10
Surveillance et
RCM-810
F01U108146
