McShine WiFi-Wechselrichter für Solarmodul, App, 2m Kabel
Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Glückwunsch zum Kauf Ihres McShine WiFi-Wechselrichters.
Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und technische
Features vereint.
Lesen Sie bitte die folgenden Anschluss- und Bedienhinweise sorgfältig durch und befolgen Sie diese, um
möglichst lange und sicher etwas von Ihrem Produkt zu haben.
Bitte lesen Sie die Bedienungsanleitung vor Gebrauch des Geräts sorgfältig durch.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Produkt!
Sicherheitshinweise
Lesen Sie das Benutzerhandbuch, bevor Sie das Gerät in Betrieb nehmen. Die Nichtbeachtung kann zu
schweren Verletzungen, Sachschäden und/oder Stromschlag führen. Der Wechselrichter darf nur von
Fachpersonal installiert werden.
•
Verwenden Sie die Photovoltaikmodule nur, wenn die an dieses Gerät angeschlossen wurden.
•
Dieses Gerät ist ein On-Grid-Wechselrichter. Damit es richtig funktioniert, muss es korrekt an das
Stromnetz angeschlossen werden. Wenn das Stromnetz nicht mehr funktioniert, wird auch die
Stromerzeugung eingestellt.
•
Die Spannung der PV-Paneele darf die maximale Eingangsspannung des Wechselrichters nicht
überschreiten.
•
Überschreiten Sie nicht die maximale Eingangsleistung des/der PV-Panels.
•
Gleichspannungsquellen werden durch dieses Gerät geleitet. Jeder Stromkreis muss vor der Wartung
einzeln abgeklemmt werden.
•
Decken Sie das Gerät nicht ab.
Nehmen Sie den Deckel nicht ab. Die Wartung muss von qualifiziertem Servicepersonal durchgeführt
•
werden.
•
Wenn das PV-Modul dem Licht ausgesetzt ist, liefert es Gleichspannung an dieses Gerät.
Installieren Sie das Gerät geschützt vor direkter Sonneneinstrahlung und direktem Regen.
•

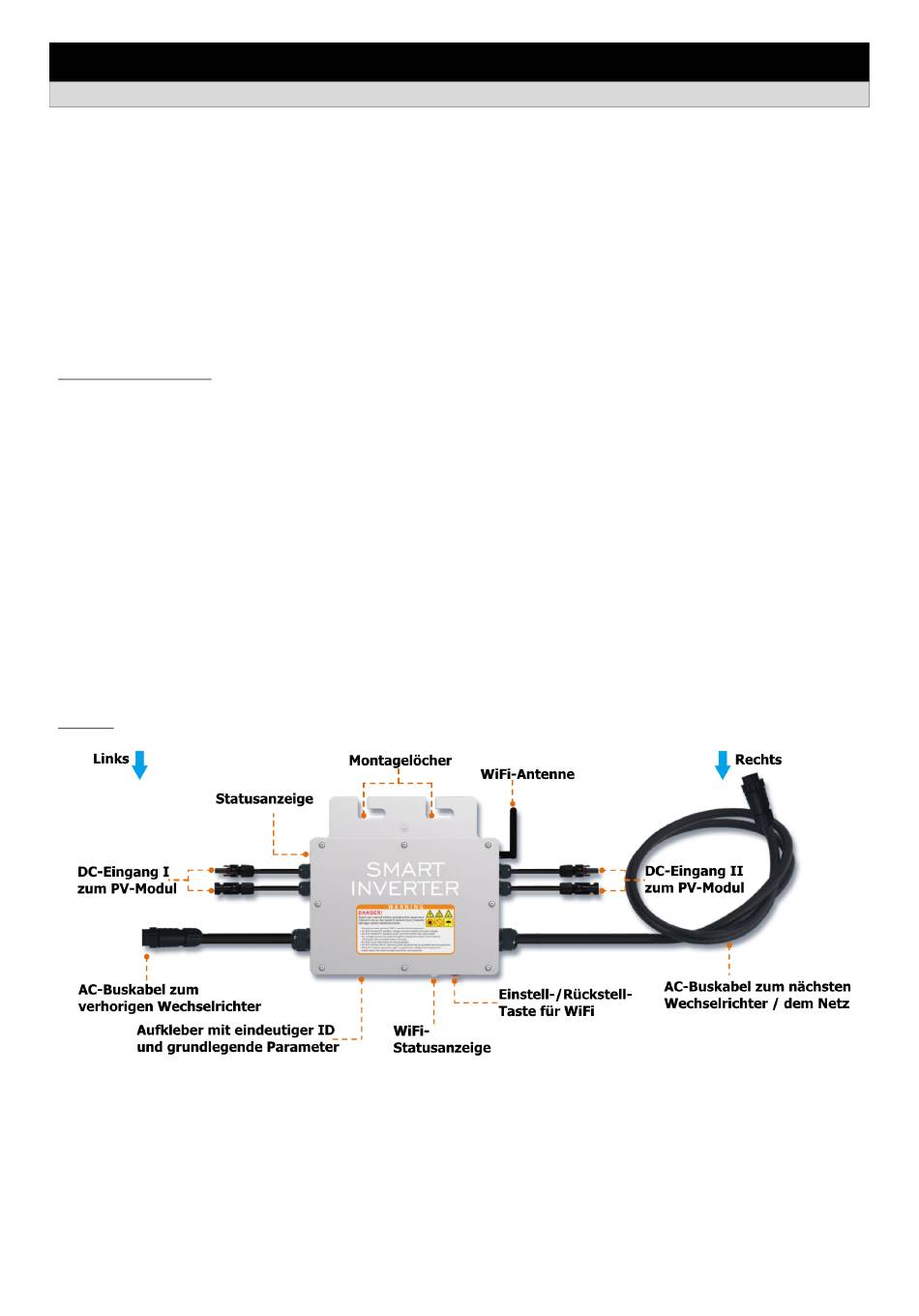

Aufbau
300W-Variante ohne DC-Eingang II
Hergestellt von ETT Distribution GmbH, Schmalbachstraße 16, 38112 Braunschweig
Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung.
Bedienungsanleitung
ett-online.de | Tel. +49 531 58 11 00 | service@ett-online.de
Stand 02/2023
Artikelnummer: 1480-007/-008
Seite 1 von 11
Advertisement
Related Manuals for McShine 1480007
Summary of Contents for McShine 1480007
- Page 1 Artikelnummer: 1480-007/-008 Bedienungsanleitung McShine WiFi-Wechselrichter für Solarmodul, App, 2m Kabel Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf Ihres McShine WiFi-Wechselrichters. Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und technische Features vereint.
-
Page 2: Installation
Artikelnummer: 1480-007/-008 AC-Buskabel und Steckverbinder LED-Anzeige • grünes Dauerlicht: Wechselrichter arbeitet rotes Blinken: Wechselrichter im Wartezustand • rotes Dauerlicht: • a) Inselschutz b) Übertemperaturschutz c) Schutz vor Über-/Unterschreitung der Wechselspannung d) Schutz vor Über-/Unterschreitung der Gleichspannung e) Schutz vor zu hoher/niedriger Wechselstromfrequenz f) Störung Installation Vor der Installation der Wechselrichter überprüfen, ob die Netzspannung am Punkt des gemeinsamen... - Page 3 Artikelnummer: 1480-007/-008 PARAMETERTABELLE Modell 1480007 / 300W 1480008 / 600W Eingangsdaten (DC, PV) Anzahl der Eingänge MC4-Anschluss 1 Set 2 Sets MPPT Spannungsbereich 28V-55V Betriebsspannungsbereich 20V-60V Maximale Eingangsspannung Einschaltspannung Maximale Eingangsleistung 300W 2*300W Maximaler Eingangsstrom 2*10A Ausgangsdaten (AC) Einphasiger Netztyp...
- Page 4 Artikelnummer: 1480-007/-008 Anmerkung: Bei der 300W-Variante fällt das zweite PV-Modul weg. Hergestellt von ETT Distribution GmbH, Schmalbachstraße 16, 38112 Braunschweig ett-online.de | Tel. +49 531 58 11 00 | service@ett-online.de Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung. Stand 02/2023 Seite 4 von 11...
- Page 5 Artikelnummer: 1480-007/-008 Anmerkung: Bei der 300W-Variante fällt das zweite PV-Modul weg. Hergestellt von ETT Distribution GmbH, Schmalbachstraße 16, 38112 Braunschweig ett-online.de | Tel. +49 531 58 11 00 | service@ett-online.de Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung. Stand 02/2023 Seite 5 von 11...
- Page 6 Instruction manual McShine WiFi Inverter for solar panel, App, 2m cable Dear customer congratulations on the purchase your McShine WiFi Inverter for solar panel. With this choice you have chosen a product, which combines appealing design and design and technical features.
- Page 7 Artikelnummer: 1480-007/-008 AC bus cable and connector LED display • green steady light: inverter working red flashing: inverter in waiting state • red continuous light: • a) island protection b) Overtemperature protection c) Protection against over/undershooting of the AC voltage d) protection against over/undershooting of the DC voltage e) Protection against too high/low AC frequency f) Fault...
-
Page 8: Parameter Table
Artikelnummer: 1480-007/-008 PARAMETER TABLE Model 1480007 / 300W 1480008 / 600W Input Data (DC, PV) Number of Input MC4 Connector 1 set 2 sets MPPT Voltage Range 28V-55V Operation Voltage Range 20V-60V Maximum Input Voltage Startup Voltage Maximum Input Power... - Page 9 Artikelnummer: 1480-007/-008 Note: The 300W variant omits the second PV module. Hergestellt von ETT Distribution GmbH, Schmalbachstraße 16, 38112 Braunschweig ett-online.de | Tel. +49 531 58 11 00 | service@ett-online.de Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung. Stand 02/2023 Seite 9 von 11...
- Page 10 Artikelnummer: 1480-007/-008 Note: The 300W variant omits the second PV module. Hergestellt von ETT Distribution GmbH, Schmalbachstraße 16, 38112 Braunschweig ett-online.de | Tel. +49 531 58 11 00 | service@ett-online.de Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung. Stand 02/2023 Seite 10 von 11...
- Page 11 DE – 38112 Braunschweig erklären unter unserer alleinigen Verantwortung, dass das folgende Produkt Artikelnummer: 1480007 + 1480008 McShine WiFi-Wechselrichter für Solaranlagen, App, 2m Kabel auf das sich diese Erklärung bezieht, mit der / den technischen Anforderungen, Normen und Richtlinien gemäß EMV-Richtlinie 2014/30/EU...
