DOCUMENTAZIONE TECNICA
DOCUMENTAZIONE TECNICA
Colonne Serie 4498
per barriere a raggi infrarossi
Istruzioni d'installazione
Descrizione
Colonna per barriere a raggi infrarossi attivi per esterno, destinata ad alloggiare diversi
gruppi ottici trasmettitori e ricevitori.
La sua forma semicilindrica permette di orientare i fasci dei gruppi ottici su un intero arco di
180° e lo schermo nero trasparente ai raggi infrarossi consente di mascherare la disloca-
zione dei gruppi ottici per impedirne l'esatta individuazione.
Un robusto profilato in alluminio oltre a dare la richiesta rigidità che consente il fissaggio della
colonna a parete o su putrella o l'abbinamento con un'altra colonna per consentire una pro-
tezione a 360°, provvede a fornire delle guide di fissaggio alle apparecchiature contenute.
Il coperchio in alluminio è provvisto di fessure di aerazione per evitare condensa di vapore
acqueo ed è studiato per compensare la dilatazione dello schermo nero in presenza di tem-
perature elevate.
Procedura per l'installazione
Per l'installazione delle colonne occorre procedere per fasi come segue. In base alle condi-
zioni installative scegliere il metodo di fissaggio delle colonne più idoneo.

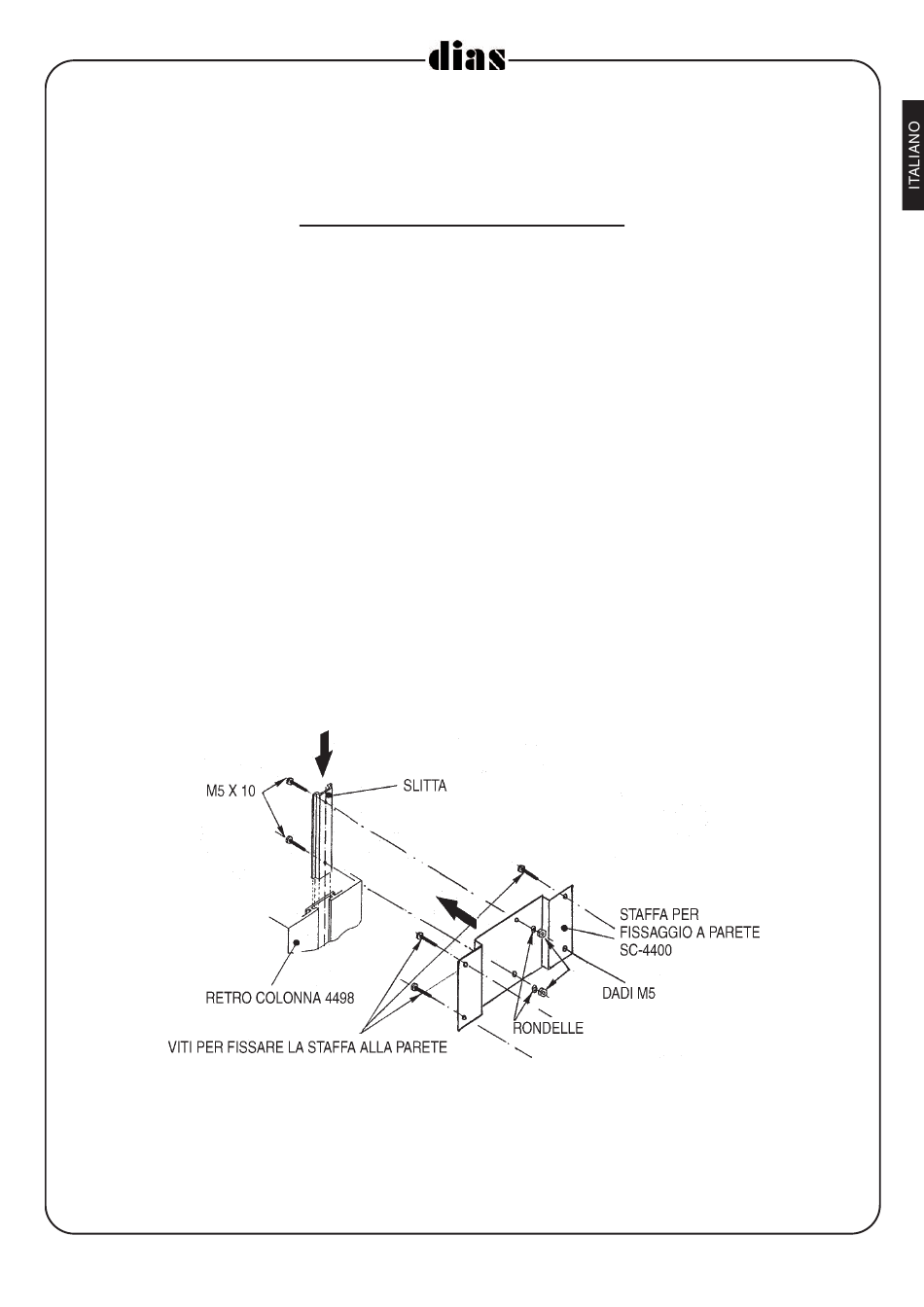

• Fissaggio a parete
Usando due o più staffe Art. SC-4400 montate sul retro delle colonne alle due estremità di
queste, secondo la procedura illustrata in Fig. 1 (per colonne superiori a m 2 si consigliano
3 staffe di fissaggio).
Fig. 1
• Fissaggio sul terreno
Metodo 1 : Costruendo un plinto delle dimensioni consigliate nella Tabella A nel quale con-
solidare una putrella per il fissaggio diretto della colonna (installazione consigliata in tutte le
situazioni con forte vento e in presenza di possibili vibrazioni).
1
DT01757DI1209R00
Advertisement
Table of Contents
Related Manuals for DIAS 4498 Series
Summary of Contents for DIAS 4498 Series
- Page 1 DOCUMENTAZIONE TECNICA DOCUMENTAZIONE TECNICA Colonne Serie 4498 per barriere a raggi infrarossi Istruzioni d’installazione Descrizione Colonna per barriere a raggi infrarossi attivi per esterno, destinata ad alloggiare diversi gruppi ottici trasmettitori e ricevitori. La sua forma semicilindrica permette di orientare i fasci dei gruppi ottici su un intero arco di 180°...
-
Page 2: Documentazione Tecnica
DOCUMENTAZIONE TECNICA DOCUMENTAZIONE TECNICA Metodo 2 : Consolidando nel plinto o nel pavimento 4 bulloni M8 su cui ancorare il basa- mento Art. BC4498 (vedi Fig. 2 ). Questo basamento è utilizzabile quando la colonna non è più alta di m 1.5 o per installazioni in zone esenti da venti. Tabella A Se “A”... - Page 3 DOCUMENTAZIONE TECNICA DOCUMENTAZIONE TECNICA Fase 3 Inserire le apparecchiature (trasmettitori, ricevitori) usando le apposite piastre di fissaggio: - PIASTRA MK cod. HEAXMK2 (vedi DT00685) per barriere OPTEX Serie AK-MKII - AP-OX/4498 cod. HE44AOX (vedi DT01083) per barriere ALEPH PE-30T/60T, MY-20/40/60/80/100, OPTEX AX-70T/130T, AX-100/200PLUS, AX-100/200ALPHA, BX-100/PLUS - KPE12 cod.
- Page 4 DOCUMENTAZIONE TECNICA DOCUMENTAZIONE TECNICA Fase 6 Dopo aver rilevato il corretto funzionamento delle apparecchiature, procedere all’inserimen- to del filtro nero di perspex facendolo scorrere dall’alto verso il basso fino a quando l’estre- mità inferiore si innesta nella base. Un altro metodo di inserimento è quello di appoggiare il filtro nero alla colonna quindi allargandone leggermente le estremità...
-
Page 5: Installation Procedure
TECHNICAL DOCUMENTATION TECHNICAL DOCUMENTATION Posts Series 4498 for infrared barriers Installation Instructions Description The 4498 Post for outdoor active infrared barriers is suitable for installing various transmitting and receiving optical units. Its semi-cylindrical shape allows to aim the beams of the optical units over a whole 180° arch. The black, transparent to infrared rays, screen allows to hide the optical units. -
Page 6: Technical Documentation
TECHNICAL DOCUMENTATION TECHNICAL DOCUMENTATION Table A If “A” is “B” must be “C” must be “D” must be 1.150-1.900mm 920-1.070 mm 610-760 mm > of 450 mm 1.900-2.750mm 1.070-1.220mm 760-920 mm > of 610 mm over 2.750mm 1.220mm min. 920 mm min. min. - Page 7 TECHNICAL DOCUMENTATION TECHNICAL DOCUMENTATION Step 3 Insert all the requested Transmitter and Receiver units, by using the proper fastening plates: (see Fig. 4 for MK mounting). When the WONDEREX infrared beams (AX100ALPHA, AX200 ALPHA, AX-350MKII and AX-650MKII) are inserted in the 4498 post, it is suggested to remove the devices cover in order to avoid scattering or excessive attenuation of the infrared beams: - AX PLATE (item HEAXMK2) (see DT00685) for OPTEX Series AX-MKII...
- Page 8 TECHNICAL DOCUMENTATION TECHNICAL DOCUMENTATION Step 6 Check the proper operation of all devices and insert the IR transparent black screen by sliding it into the two side guides from the top to the bottom of the Post until the bottom part is completely inserted into the bottom cover.
-
Page 9: Documentación Técnica
DOCUMENTACIÓN TÉCNICA DOCUMENTACIÓN TÉCNICA Columnas Serie 6000 para barreras a rayos infrarrojos Instrucciones de instalación Descripción Columna para barreras a rayos infrarrojos activas para exterior, destinadas a alojar diversos grupos ópticos transmisores y receptores. Su forma semicilíndrica posibilita orientar los manojos de grupos ópticos en un arco de 180°... - Page 10 DOCUMENTACIÓN TÉCNICA DOCUMENTACIÓN TÉCNICA Metodo 2 : Reforzar en el plinto o suelo 4 bulones M8 sobre el cual sujetar firmemente la base Art. BC4498 (ver Fig. 2 ). Esta base es utilizada en los casos donde la columna no es mas alta de 1,5 m o en instalaciones en zonas ausentes de viento o donde éste no es un factor crítico.
- Page 11 DOCUMENTACIÓN TÉCNICA DOCUMENTACIÓN TÉCNICA Fase 3 Introducir el conjunto de instrumentos (transmisores y receptores) usando las apropiadas planchas de fijación: - PIASTRA MK cod. HEAXMK2 (ver DT00685) para barreras OPTEX Serie AK-MKII - AP-OX/4498 cod. HE44AOX (ver DT01083) para barreras ALEPH PE-30T/60T, MY-20/40/60/80/100, OPTEX AX-70T/130T, AX-100/200PLUS, AX-100/200ALPHA, OPTEX BX-100PLUS - KPE12 cod.
- Page 12 DOCUMENTACIÓN TÉCNICA DOCUMENTACIÓN TÉCNICA Fase 6 Luego de haber controlado el correcto funcionamiento del equipo, proceder a la colocación del filtro negro de perspex haciéndolo deslizar desde arriba hacia abajo hasta que el extremo inferior se inserte en la base Otro método de inserción es el de apoyar el filtro negro a la columna agrandando ligeramente los extremos inferiores, insertándolos en la guia prosiguiendo luego hacia lo alto con la maniobra de inserción.
