- Page 1 Gebrauchsanweisung b.safe Mini-Display Artikel-Nummern: R 658-01 / R 658-02 / R 658-03 R 658-04 / R 659-01 / R 659-02 R 658-03 / R 659-04 Eine Marke von Bohlender...
-
Page 2: Table Of Contents
Inhalt Lieferumfang Kompatibilität Sicherheitshinweis Funktion Inbetriebnahme Anschlussschema Ergänzende b.safe Produkte CE-Konformitätserklärung 2-Kanal Mini-Display Einbauvariante 1-Kanal Mini-Display DLC Einbauvariante 1-Kanal Mini-Display Einbauvariante Artikelnummer: R 658-02 Artikelnummer: R 658-03 Artikelnummer: R 658-01 1-Kanal Mini-Display im Tischgehäuse 2-Kanal Mini-Display im Tischgehäuse 2-Kanal Mini-Display Einbauvariante, Artikelnummer: R 659-01 Artikelnummer: R 659-02 im Splittermodus... -
Page 3: Lieferumfang
Lieferumfang Sicherheitshinweis Das b.safe Mini-Display wird mon- Bei einem Einsatz in explosionsgefähr- tagefertig als Einbaugerät oder als deten Bereichen (Ex-Zone) müssen Tischgerät ausgeliefert. Sensoren üblicherweise über einen Es ist jeweils eine einkanalige-, wie zusätzlichen Trennschaltverstärker auch eine zweikanalige Version ver- (Artikelnummer R 660-01) abgesi- fügbar. -
Page 4: Funktion
Funktion Das b.safe Mini-Display verfügt als Das b.safe Mini-Display dient in Ver- hervorzuhebende Eigenschaften über bindung mit dafür vorgesehenen eine automatische Sensorerkennung b.safe Waste Caps und Sensoren für sowie eine Leitungsbruchüberwa- zuverlässige optische und akustische chung. Überwachung von Füll- und Leerstän- den im Labor. -
Page 5: 1-Kanal Mini-Display Einbauvariante Artikelnummer: R 658-01

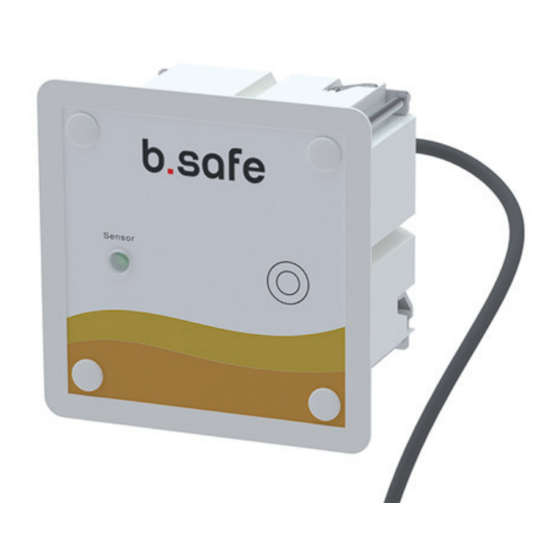

Anschluss von b.safe Waste Caps mit Hauptalarm, 1-Kanal 1-Kanal Mini-Display Einbauvariante Artikelnummer: R 658-01 oben: Hauptalarm (Sensor) Spannungsversorgung 24V Sensor-LED Sensorfläche 1-Kanal Mini-Display im Tischgehäuse Artikelnummer: R 659-01 Hauptalarm (Sensor-) Spannungsversorgung 24V... - Page 6 Anschluss von b.safe Waste Caps mit Hauptalarm, 2-Kanal 2-Kanal Mini-Display Einbauvariante Artikelnummer: R 658-02 oben: Hauptalarm (Sensor 1) Spannungsversorgung 24V unten: Hauptalarm (Sensor 2) Sensor-LED Sensorfläche 2-Kanal Mini-Display im Tischgehäuse Artikelnummer: R 659-02 Hauptalarm (Sensor 1) Hauptalarm (Sensor 2) Spannungsversorgung 24V...
- Page 7 Hauptalarm (bei R 658-01, R 659-01, R 659-02, R 658-02) Neutraler Zustand Wird das Mini-Display mit Strom versorgt und die Sensoren sind angeschlossen, leuchtet die jeweilige Sensor-Led GRÜN. Alarmzustand Wird ein Signal am Sensoreingang 1 und/oder 2 erkannt, wechselt die Sensor- Led von grün zu einem blinkenden ROT, gleichzeitig ertönt ein pulsierender Alarmton.
-
Page 8: 1-Kanal Mini-Display Dlc Einbauvariante
Anschluss von b.safe Waste Caps mit Vor- und Hauptalarm 1-Kanal Mini-Display DLC Einbauvariante Artikelnummer: R 658-03 oben: Voralarm (Pre) Spannungsversorgung 24V Unten: Hauptalarm (Main) Sensor-LED Sensorfläche 1-Kanal Mini-Display DLC im Tischgehäuse Artikelnummer: R 659-03 Voralarm (Pre) Hauptalarm (Main) Spannungsversorgung 24V... - Page 9 Vor-und Hauptalarm (bei R 658-03, R 659-03) Neutraler Zustand Wird das Mini-Display mit Strom versorgt und die Sensoren sind angeschlossen, leuchtet die jeweilige Sensor-Led GRÜN. Alarmzustand Voralarm: Wird ein Signal am Sensoreingang PRE erkannt, wechselt die Sensor-Led von grün zu einem blinkenden GELB, es ertönt KEIN Alarmton. Hauptalarm: Wird ein Signal am Sensoreingang MAIN erkannt, wechselt die Sensor-Led von grün zu einem blinkenden ROT, gleichzeitig ertönt ein pulsierender Alarmton.
-
Page 10: 2-Kanal Mini-Display Im Tischgehäuse
Anschluss von b.safe Waste Caps mit Hauptalarm, 2-Kanal und Splittermodus 2-Kanal Mini-Display Einbauvariante, im Splittermodus Artikelnummer: R 658-04 Hauptalarm (Sensor 1) Steuerleitung für b.safe Splitter (links) Spannungsversorgung 24V Steuerleitung für b.safe Splitter (rechts) Hauptalarm (Sensor 2) Sensor-LED Sensorfläche 2-Kanal Mini-Display im Tischgehäuse, im Splittermodus Artikelnummer: R 659-04 Spannungsversorgung 24V Hauptalarm (Sensor 1) - Page 11 Hauptalarm Spittlermodus (bei R 658-04, R 659-04) Neutraler Zustand Wird das Mini-Display mit Strom versorgt und die Sensoren sind angeschlossen, leuchtet die jeweilige Sensor-Led GRÜN. Alarmzustand Hauptalarm Sensor 1 (links) Liegt ein Signal am Sensoreingang Sensor 1 an, wechselt die Sensor-Led von grün zu einem blinkenden GELB, es ertönt KEIN Alarmton.
- Page 12 Ergänzende Produkte b.safe Trennschaltverstärker, Artikelnummer R 600-01 b.safe Splitter, Artikelnummer R 680-01...
- Page 13 Konformitätserklärung für die folgenden Erzeugnisse: Geräteart : Alarmbox zur Füllstandsüberwachung Typenbezeichnung: Mini - Display Tabl Artikel Nr. R 659-01/02/03/04 Mini - Display Wall Artikel Nr. R 658-01/02/03/04 Der Hersteller / Inverkehrbringer Bohlender GmbH • Waltersberg 8 • 97947 Grünsfeld • Deutschland bestätigt hiermit, dass die Produkte die Anforderungen der EMV Richtlinie 2014/30EU Elektromagnetische Verträglichkeit erfüllen.
- Page 14 Durchdachte Sicherheitslösungen für HPLC. Better b.safe www.bsafe.de +49 (0) 93 46-92 86-0 Bohlender GmbH · Waltersberg 8 · 97947 Grünsfeld · Germany...
