Summary of Contents for Atlanta ASF-2040HD
- Page 1 KULLANIM KILAVUZU...
-
Page 3: Table Of Contents
PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU İÇERİK Ürün Tanımı ....................1 REHBER ....................2 1.1 Ön Panel Tuştakımı ................2 1.2 AÇMA/KAPAMA ..................4 1.3 Güç Kaynağı ve Batarya................ 4 MENÜ ....................5 2.1 Uydu Arama................... 5 2.2 Multimedya .................... 7 2.3 Sistem Ayarları ..................8 2.4 TP Yönetimi ................... -
Page 4: Ürün Tanımı
PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU Ürün Tanımı Profesyonel bir uydu kurulum ekipmanı olan ASF-2040 HD uydu bulucu ile SD ve HD kalitedeki görüntü sinyallerini alabilirsiniz. Kurulumcular için en hızlı zamanda en doğru sinyali alıp anteni en iyi pozisyona getirmelerinde eşsiz bir çözüm ortağı- dır. -
Page 5: Rehber

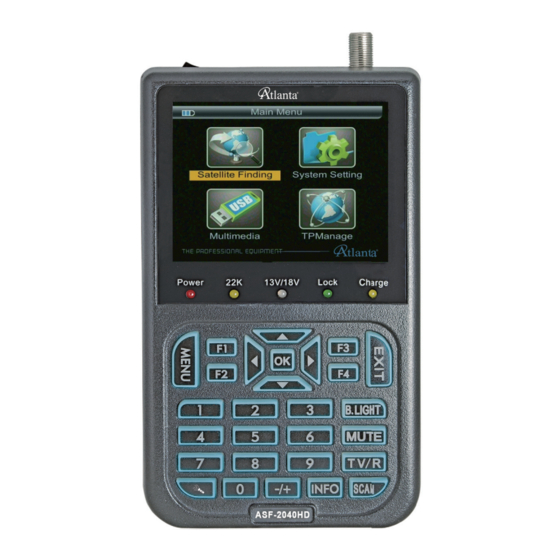

PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU REHBER Ön Panel Tuştakımı Dijital HD Uydu Bulucu |... - Page 6 PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU Adı İşlevi Sinyal Girişi Anten Bağlantısı LCD Ekran Menü ve kanal görüntülerini gösterir. Lock Sinyal kilitli olduğunda bu ışık yanar. Charge Şarj sırasında yanar, şarj tamamlandığında söner. Power Cihaz açıldığında bu ışık yanar. 22K devredeyken yanar.
-
Page 7: Açma/Kapama
PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU AÇMA/KAPAMA Güç düğmesini I konumuna getirerek cihazı açabilirsiniz. Güç düğmesini 0 konumuna getirerek cihazı kapatabilirsiniz. Düşük pil uyarısını gördüğünüz zaman lütfen cihazı kapatınız ve şarja takınız. Güç Kaynağı ve Batarya 12V 1.5A özellikli adaptör ile kullanılır.Batarya zayıfladığında şarj işlemi harici adaptör vasıtası... -
Page 8: Menü
PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU MENÜ Ana Menü’ye girmek için MENU tuşuna basınız. Yön tuşlarını kullanıp “OK” basa- rak alt menülere erişebilirsiniz. Uydu Arama 2.1.1 Uydu Adı: “OK” tuşuna basarak uydu ismini ve frekans değerlerini değişti- rebilirsiniz. 2.1.2 LNB Tipi: LNB tipini A B tuşları... - Page 9 PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU 11250, 11300, 11475) 2.1.7 22Khz: 22Khz kapatmak için A B tuşlarını kullanınız (Kapalı/Açık) 2.1.8 DiseqC Switch Türü: DiseqC seçimi için A B tuşlarını kullanınız. (Yok, DisEqC 1.0, DisEqC 1.1) 2.1.9 Frekans: Alçak frekans için sayısal frekans girme tuşunu kullanınız. 2.1.10 Sembol Oranı: Değer ve sembol oranı...
-
Page 10: Multimedya
PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU Arama yapmak için ‘’OK’’ tuşuna basınız,program arama tamamlandığında otomatik olarak kaydedecektir ve bir önceki menü’ye geri dönecektir. Multimedya Medya Oynatıcıyı aktif etmek için harici bellek USB portuna yerleştirilmiş aksi hal- de ekranda USB cihazı bulunamadı diye bir mesaj çıkacaktır. 2.2.1 Müzik Çalma (Mp3)-Video Oynatma (Mp4) Resim Görüntüleme (Jpeg): OK tuşu ile MP3-MP4-Jpeg dosyalarını... -
Page 11: Sistem Ayarları
PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU 2.2.2 Sistem Güncelleme: img. uzantılı dosyayı seçiniz ve OK tuşuna basınız app ve user ddp dosyalarını güncellemeniz önerilir yukarı/aşağı tuşlarına basınız ve teyit etmek için OK tuşuna basınız güncellemeyi teyit etmek için tekrar OK tuşuna basınız ve güncelleme esnasında cihazı kapatmayınız. 2.2.3 Mevcut Kullanıcı... -
Page 12: Tp Yönetimi
PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU 2.3.1 2.3.1 Dil Seçimi: Menü dilini seçiniz. 2.3.2 Uydu: OK tuşuna basarak uyduyu seçebilirsiniz. 2.3.3 Boylam: Rakamsal tuşlarla yerel boylam bilgilerini giriniz. 2.3.4 Konum: Yerel Doğu ve Batı lokasyonunuzu seçiniz. 2.3.5 Enlem & Yarımküre: Rakamsal tuşlar ile yerel Enlem bilgilerinizi giriniz. -
Page 13: Kısayol Tuşları
PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU Kısayol Tuşları 2.5.1 Alt menüye girmek için “OK” tuşuna basınız ve hazır başlıkları takip ediniz. 2.5.2 Yayın esnasında F1 tuşuna basarakalt Menu’ye geçiniz ve hazır başlıkları takip ediniz. 2.5.3 Yayında alt Menü’ye geçmek için F2 tuşuna basınız ve hazır başlıkları ta- kip ediniz. - Page 14 PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU 2.5.4 Sinyal işaret sesini açıp/kapatmak için “F2” tuşuna basınız. hazır başlıkları takip ediniz. 2.5.5 Yayın esnasında OK tuşuna basarak alt Menü’ye geçiniz ve hazır başlıklrı takip ediniz. 2.5.6 Yayın esnasında TV/Radyo tuşuna basarak uygulama özelliklerine ulaşabi- lirsiniz.
- Page 15 PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU 2.5.7 Yayın esnasında INFO tuşuna basarak gelecek Menü’ye geçiniz ve hazır başlıkları takip ediniz. 2.5.8 Sesi açmak veya kapamak için MUTE tuşuna basınız. 2.5.9 Flash ışığını yakmak veya kapamak için düğmesine 2 saniye basılı tutunuz.
-
Page 16: Teknik Özellikler
PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU Teknik Özellikler Sistem DVB uyumu Mevcut Konektör F dişi Frekans Aralığı 950MHz-2150MHz Sinyal Seviyesi -65dBm - 25dBm LNB Girişi LNB Güç Kaynağı 13/18V, max 350mA LNB Switch Kontrolü 22KHz DiSEqC Ver 1.0/1.1/1.2 Ön Uç QPSK, 8PSK Demulatör Modülasyon Aralığı... -
Page 17: Güvenlik Önlemleri
PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU Güvenlik Önlemleri Uyarılar: Bataryalar lityum ion ve nikel karışımı malzeme barındırmaktadır. Bu nedenle yüksek basınç ve ısıya maruz bırakılmamalıdır. 1. Pil ateşle temas ettiğinde patlayacı özellik kazanır. 2. Çivi veya keskin maddeler ile pili delmeyiniz.Kesici ekipmanlar ile müdehale et- meyiniz. -
Page 18: Garanti̇ Şartlari
PROFESYONEL EKİPMAN ASF-2040 HD ..........| KULLANIM KILAVUZU GARANTİ ŞARTLARI Garanti süresi, malın teslim tarihinden başlar ve 2 yıldır. Malın bütün parçaları dahil olmak üzere tamamı firmamızın garantisi kapsamın- dadır.Malın garanti süresi içinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamiri en fazla 30 iş günüdür. Bu süre, malın servis istasyonuna, servis istasyonunun olmaması... - Page 19 USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| CONTENTS Product Description ................1 GUIDE ....................2 1.1 Panel keypads ..................2 1.2 Power On/Off ..................4 1.3 Power Supply and Battery ..............4 MENU ....................5 2.1 Satellite Find ..................5 2.2 Multimedia ..................... 7 2.3 System Setting ..................
-
Page 20: Product Description
ASF-2040HD has the AV in and AV out function. ASF-2040HD Key has backlight, WS6922 with flashligh function. ASF-2040HD uses the 12V power adapter. It includes 8.4V 3000mAH high capac- ity LI-ION battery which can work for more than 2 hours when it is fully charged. -
Page 21: Guide
USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| GUIDE Panel keypads Digita Satellite Meter |... - Page 22 USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| Name Function Signal Input To connect it with external antenna LCD Screen To show menu and channel pictures…etc Signal Lock Indicator Light To lock signal when it lights Charging Indicator Light The light is on when it’s charging; It’s off when charging is complete.
-
Page 23: Power On/Off
USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| Power On/Off To turn on the meter when Power Switch moves to I position. To turn off the meter when Power Switch moves to 0 position. Please turn off the meter to charge the meter in time when system information for showing low power popes up. -
Page 24: Menu
USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| MENU Press “ MENU” key to enter into main menu, and use Arrow key to move cursor, and then press “OK” key to select sub-menu. Satellite Find 2.1.1 Satellite: Press [ B ] button to enter can be change the satellite name, Press [ A ] button to enter can be change the current frequency. - Page 25 USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| Submenu,and then align direction of antenna according to the interface parameters. 2.1.9 LNB Power: (OFF, 18, 13, 13/18) 2.1.10 22Khz: 22Khz switch (OFF, ON) 2.1.11 Switch type: (None, DisEqC 1.0, DisEqC 1.1) 2.1.12 Motor: (OFF, DisEqC 1.2, USALS) Press “OK”...
-
Page 26: Multimedia
USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| Press “OK” button to Search, Program automatically save the search is complete return to the previous menu. Multimedia Media Player must be external memory into the USB port. Otherwise, there will be USB Device is not Find screen. 2.2.1 Play MUSIC, VIDEO, PICTURE in MP3, MP4, JPG format: Press the... -
Page 27: System Setting
USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| 2.2.2 System upgrade: Choose the file named “img” suffix press OK , suggest- ing to upgrade “APP” or “USER DB”, press up and down button, press ok confirmed,comfired once again prompted to confirm the upgrade , press OK button to start the upgrade, upgrade do not power off. -
Page 28: Tp Manage
USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| 2.3.1 Language Select: Choose a kinds of menu languages. 2.3.2 Screen format: screen output format slect (4:3 TV, 16:9 TV). 2.3.3 Light setting: Button backlight delay slect switch (OFF, 5 Second, 10 Sec- ond, 20 Second). -
Page 29: Shortcut Buttons
USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| Shortcut Buttons 2.5.1 In the broadcase, press OK to enter the lower menu, follow the prompts. 2.5.2 In the broadcase, press F1 to enter the lower menu, follow the prompts. 2.5.3 In the broadcase, press F2 to enter the lower menu, follow the prompts. Digita Satellite Meter |... - Page 30 USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| 2.5.4 In the broadcase, press F3 to enter the lower menu, follow the prompts. 2.5.5 In the broadcase, press OK to enter the lower menu, follow the prompts. 2.5.6 In the broadcast, press the TV/Radio to achieve TV/Radio feature conver- sion.
- Page 31 USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| 2.5.7 In the broadcast, press INFO to enter next menu, follow the prompts. 2.5.8 Press MUTE button to turn on or turn off the sound. 2.5.9 Press over 2 second OFF/ON flashlight. Digita Satellite Meter |...
-
Page 32: Specifications
USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| Specifications System Fully DVB compliant Connector F type female Frequency range 950MHz~2150MHz Signal level -65dBm~-25dBm LNB input LNB power supply 13/18V, max 350mA LNB switch control 22KHz DiSEqC Ver 1.0/1.1/1.2 Front end QPSK(S);QPSK,8PSK, 16APSK,32APSK(S2) Demodulator Modulation range... -
Page 33: Handing Precautions And Prohibitions Of Battery In Sat Meter
USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| Handing Precautions and Prohibitions of Battery in Sat Meter Warning: A. You are using Lithimum ion batteries and Lickel metal hydride batteries.So Please don’t work under high temprature or high pressure condition. If the fol- lowing items happened,abnormal chemical reaction mey occur which will lead to the battery overheat,emit smoke,ignite and/or burst. -
Page 34: Product Standard Package
USER’S MANUAL THE PROFESSIONAL EQUIPMENT ..............| Product Standard Package AV Cable Car Charger Cable Power Adapter Carrying Case Carrying Case | Digita Satellite Meter...
