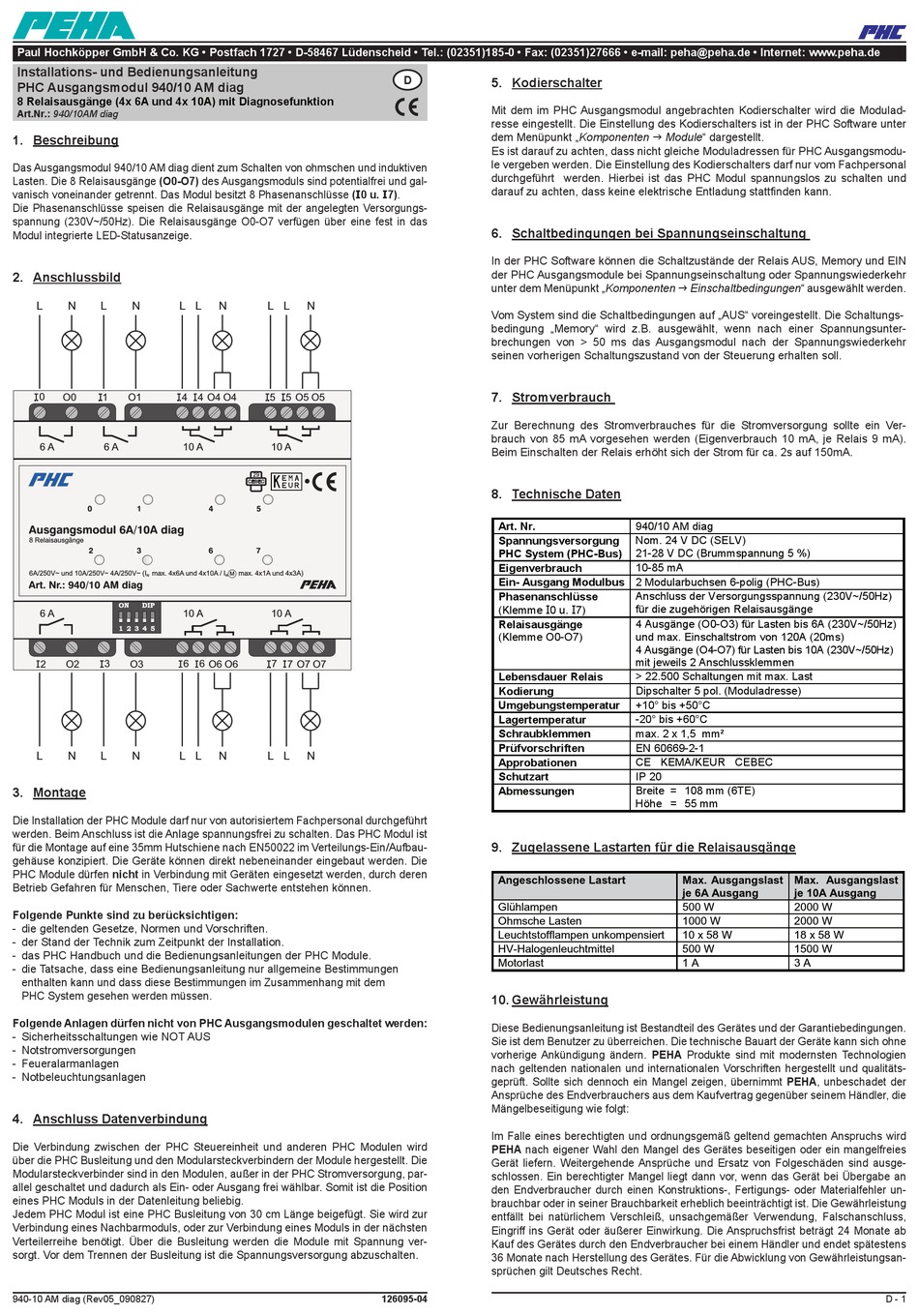

PHC PEHA 940/10AM diag Installation And Operating Instructions

Paul Hochköpper GmbH & Co. KG • Postfach 1727 • D-58467 Lüdenscheid • Tel.: (02351)185-0 • Fax: (02351)27666 • e-mail: peha@peha.de • Internet: www.peha.de
Installations- und Bedienungsanleitung

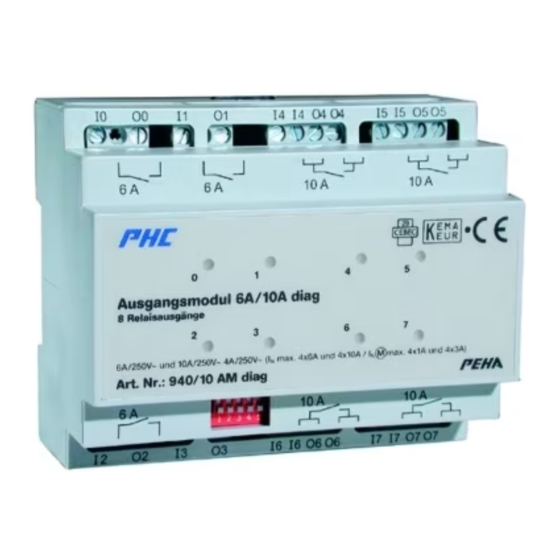

PHC Ausgangsmodul 940/10 AM diag
8 Relaisausgänge (4x 6A und 4x 10A) mit Diagnosefunktion
Art.Nr.: 940/10AM diag
1. Beschreibung
Das Ausgangsmodul 940/10 AM diag dient zum Schalten von ohmschen und induktiven
Lasten. Die 8 Relaisausgänge (O0-O7) des Ausgangsmoduls sind potentialfrei und gal-
vanisch voneinander getrennt. Das Modul besitzt 8 Phasenanschlüsse (I0 u. I7).
Die Phasenanschlüsse speisen die Relaisausgänge mit der angelegten Versorgungs-
spannung (230V~/50Hz). Die Relaisausgänge O0-O7 verfügen über eine fest in das
Modul integrierte LED-Statusanzeige.
2. Anschlussbild
L N L N L L
I 0 O0 I 1 O1 I 4 4 O4 O4
6 A 6 A 10 A
0 1
Ausgangsmodul 6A/10A diag
8 Relaisausgänge
2 3
6A/250V~ und 10A/250V~ 4A/250V~ ( I max. 4x6A und 4x10A / I
N
Art. Nr.: 940/10 AM diag
ON DIP
6 A 10 A
1 2 3 4 5
3 6 6 O6 O6
I 2 O2 I O3 I
L N L N L L
3. Montage
Die Installation der PHC Module darf nur von autorisiertem Fachpersonal durchgeführt
werden. Beim Anschluss ist die Anlage spannungsfrei zu schalten. Das PHC Modul ist
für die Montage auf eine 35mm Hutschiene nach EN50022 im Verteilungs-Ein/Aufbau-
gehäuse konzipiert. Die Geräte können direkt nebeneinander eingebaut werden. Die
PHC Module dürfen nicht in Verbindung mit Geräten eingesetzt werden, durch deren
Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen können.
Folgende Punkte sind zu berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation.
- das PHC Handbuch und die Bedienungsanleitungen der PHC Module.
- die Tatsache, dass eine Bedienungsanleitung nur allgemeine Bestimmungen
enthalten kann und dass diese Bestimmungen im Zusammenhang mit dem
PHC System gesehen werden müssen.
Folgende Anlagen dürfen nicht von PHC Ausgangsmodulen geschaltet werden:
- Sicherheitsschaltungen wie NOT AUS
- Notstromversorgungen
- Feueralarmanlagen
- Notbeleuchtungsanlagen
4. Anschluss Datenverbindung
Die Verbindung zwischen der PHC Steuereinheit und anderen PHC Modulen wird
über die PHC Busleitung und den Modularsteckverbindern der Module hergestellt. Die
Modularsteckverbinder sind in den Modulen, außer in der PHC Stromversorgung, par-
allel geschaltet und dadurch als Ein- oder Ausgang frei wählbar. Somit ist die Position
eines PHC Moduls in der Datenleitung beliebig.
Jedem PHC Modul ist eine PHC Busleitung von 30 cm Länge beigefügt. Sie wird zur
Verbindung eines Nachbarmoduls, oder zur Verbindung eines Moduls in der nächsten
Verteilerreihe benötigt. Über die Busleitung werden die Module mit Spannung ver-
sorgt. Vor dem Trennen der Busleitung ist die Spannungsversorgung abzuschalten.
940-10 AM diag (Rev05_090827)
N L L N
I I 5 5 O5 O5 I
10 A
29
CEBEC
4 5
7
6
max. 4x1A und 4x3A)
M
N
10 A
7
I I I 7 O7 O7
N L L N
D
5. Kodierschalter
Mit dem im PHC Ausgangsmodul angebrachten Kodierschalter wird die Modulad-
resse eingestellt. Die Einstellung des Kodierschalters ist in der PHC Software unter
dem Menüpunkt „Komponenten g Module" dargestellt.
Es ist darauf zu achten, dass nicht gleiche Moduladressen für PHC Ausgangsmodu-
le vergeben werden. Die Einstellung des Kodierschalters darf nur vom Fachpersonal
durchgeführt werden. Hierbei ist das PHC Modul spannungslos zu schalten und
darauf zu achten, dass keine elektrische Entladung stattfinden kann.
6. Schaltbedingungen bei Spannungseinschaltung
In der PHC Software können die Schaltzustände der Relais AUS, Memory und EIN
der PHC Ausgangsmodule bei Spannungseinschaltung oder Spannungswiederkehr
unter dem Menüpunkt „Komponenten g Einschaltbedingungen" ausgewählt werden.
Vom System sind die Schaltbedingungen auf „AUS" voreingestellt. Die Schaltungs-
bedingung „Memory" wird z.B. ausgewählt, wenn nach einer Spannungsunter-
brechungen von > 50 ms das Ausgangsmodul nach der Spannungswiederkehr
seinen vorherigen Schaltungszustand von der Steuerung erhalten soll.
7. Stromverbrauch
Zur Berechnung des Stromverbrauches für die Stromversorgung sollte ein Ver-
brauch von 85 mA vorgesehen werden (Eigenverbrauch 10 mA, je Relais 9 mA).
Beim Einschalten der Relais erhöht sich der Strom für ca. 2s auf 150mA.
8. Technische Daten
Art. Nr.
Spannungsversorgung
PHC System (PHC-Bus)
Eigenverbrauch
Ein- Ausgang Modulbus 2 Modularbuchsen 6-polig (PHC-Bus)
Phasenanschlüsse
(Klemme I0 u. I7)
Relaisausgänge
(Klemme O0-O7)
Lebensdauer Relais
Kodierung
Umgebungstemperatur
Lagertemperatur
Schraubklemmen
Prüfvorschriften
Approbationen
Schutzart
Abmessungen
9. Zugelassene Lastarten für die Relaisausgänge
Angeschlossene Lastart
Glühlampen
Ohmsche Lasten
Leuchtstofflampen unkompensiert
HV-Halogenleuchtmittel
Motorlast
10. Gewährleistung
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen.
Sie ist dem Benutzer zu überreichen. Die technische Bauart der Geräte kann sich ohne
vorherige Ankündigung ändern. PEHA Produkte sind mit modernsten Technologien
nach geltenden nationalen und internationalen Vorschriften hergestellt und qualitäts-
geprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt PEHA, unbeschadet der
Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber seinem Händler, die
Mängelbeseitigung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird
PEHA nach eigener Wahl den Mangel des Gerätes beseitigen oder ein mangelfreies
Gerät liefern. Weitergehende Ansprüche und Ersatz von Folgeschäden sind ausge-
schlossen. Ein berechtigter Mangel liegt dann vor, wenn das Gerät bei Übergabe an
den Endverbraucher durch einen Konstruktions-, Fertigungs- oder Materialfehler un-
brauchbar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist. Die Gewährleistung
entfällt bei natürlichem Verschleiß, unsachgemäßer Verwendung, Falschanschluss,
Eingriff ins Gerät oder äußerer Einwirkung. Die Anspruchsfrist beträgt 24 Monate ab
Kauf des Gerätes durch den Endverbraucher bei einem Händler und endet spätestens
36 Monate nach Herstellung des Gerätes. Für die Abwicklung von Gewährleistungsan-
sprüchen gilt Deutsches Recht.
126095-04
940/10 AM diag
Nom. 24 V DC (SELV)
21-28 V DC (Brummspannung 5 %)
10-85 mA
Anschluss der Versorgungsspannung (230V~/50Hz)
für die zugehörigen Relaisausgänge
4 Ausgänge (O0-O3) für Lasten bis 6A (230V~/50Hz)
und max. Einschaltstrom von 120A (20ms)
4 Ausgänge (O4-O7) für Lasten bis 10A (230V~/50Hz)
mit jeweils 2 Anschlussklemmen
> 22.500 Schaltungen mit max. Last
Dipschalter 5 pol. (Moduladresse)
+10° bis +50°C
-20° bis +60°C
max. 2 x 1,5 mm²
EN 60669-2-1
CE KEMA/KEUR CEBEC
IP 20
Breite = 108 mm (6TE)
Höhe = 55 mm
Max. Ausgangslast Max. Ausgangslast
je 6A Ausgang je 10A Ausgang
500 W 2000 W
1000 W 2000 W
10 x 58 W 18 x 58 W
500 W 1500 W
1 A 3 A
D - 1
