Summary of Contents for IO Hawk LEGACY 2.0

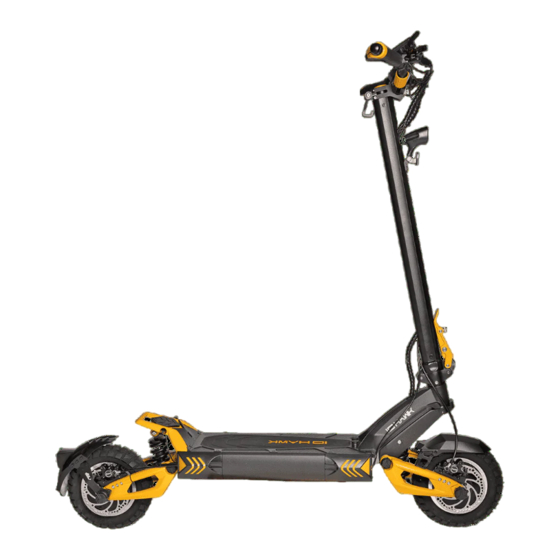

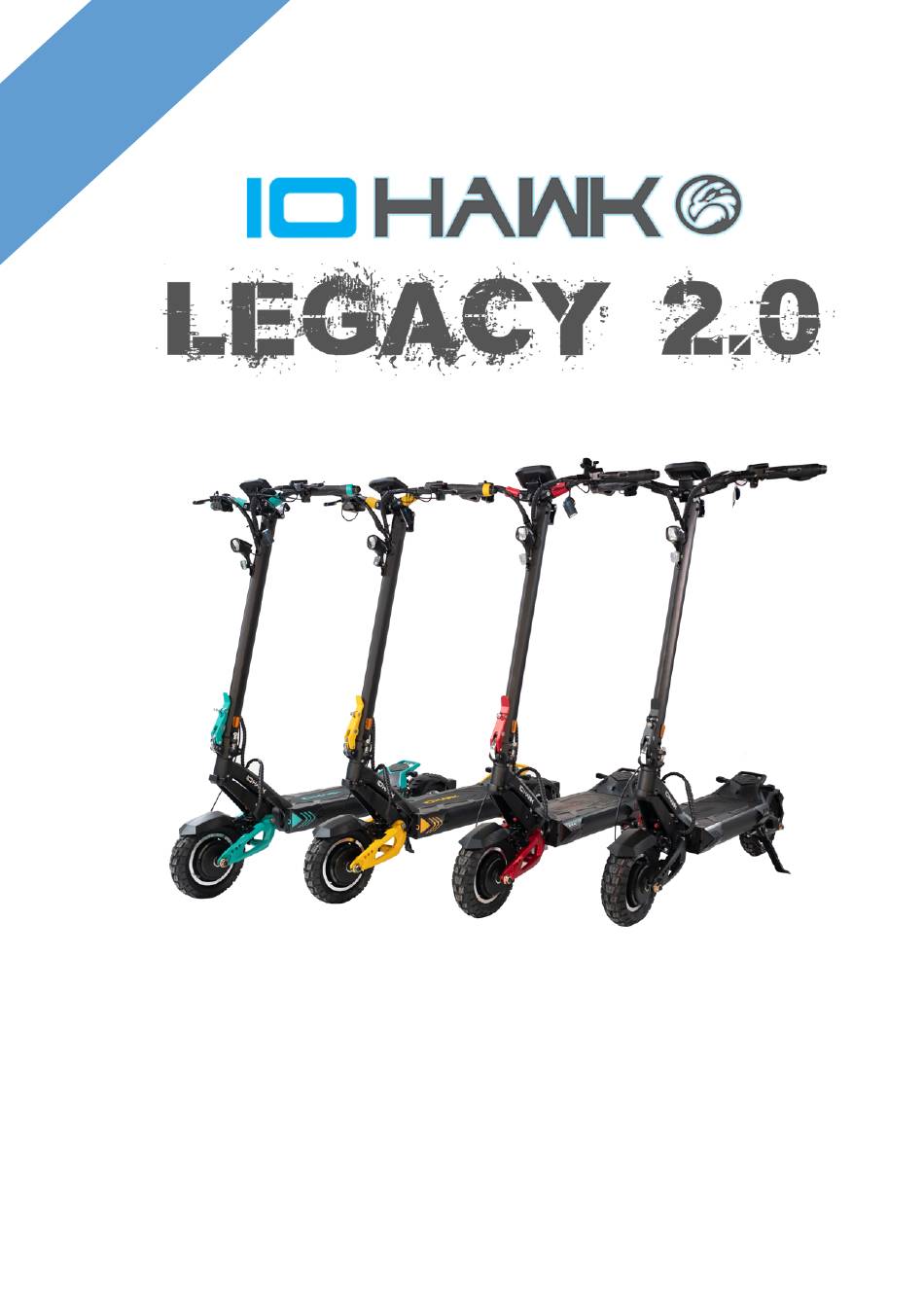

  • Page 1 HANDBUCH USER MANUAL...
  • Page 2 DEUTSCH Handbuch für den IO HAWK Legacy 2.0 Lesen Sie dieses Handbuch sorgfältig durch, BEVOR Sie ihren eScooter verwenden. HINWEIS: INFORMATIONEN, SPEZIFIKATIONEN, WARNHINWEISE UND ALLE ANDEREN IN DIESEM HANDBUCH ENTHALTENEN DETAILS KÖNNEN JEDERZEIT UND OHNE VORHERIGE SCHRIFTLICHE ANKÜNDIGUNGEN GEÄNDERT WERDEN...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis Bevor Sie starten Allgemeine Sicherheitshinweise Legacy 2.0 Übersicht Technische Spezifikation P-Einstellungen Lade- und Batterie Warnungen Laden des eScooters Wartung der Batterie Batterie Entsorgung Ladewarnungen und Batteriesicherheitswarnungen 12 Betrieb Zusammenbau Ihre erste Fahrt Richtiges Bremsen Blinker, Display, NFC Faltmechanismus Lenker...

  • Page 4: Bevor Sie Starten

    BEVOR SIE STARTEN wichtig, alle Anweisungen Sicherheitswarnungen durchzulesen, zu verstehen und zu befolgen, bevor Sie diesen eScooter das erste Mal aufladen und benutzen. Bitte überprüfen Sie den Inhalt und überprüfen Sie den eScooter auf Anzeichen von Beschädigungen oder losen Schrauben vom Transport. Wenn sich etwas nicht richtig anfühlt, machen Sie bitte ein paar Fotos und wenden Sie sich umgehend an Ihre Verkaufsstelle.

  • Page 5: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise 2.1 Warnung Die Benutzung des IO Hawk Legacy 2.0 kann im Falle eines Unfalls (z.B. Kontrollverlust, Kollision) zu Verletzungen oder zum Tod führen. Um Ihre Sicherheit beim Fahren und Laden zu gewährleisten, müssen Sie die Betriebsanleitung sorgfältig lesen und alle darin enthaltenen Anweisungen befolgen.
  • Page 6 Aus diesem Grund sind ein hohes Maß an Aufmerksamkeit und Konzentrationsvermögen wichtig. Vermeiden Sie die Benutzung des IO Hawk Legacy 2.0, wenn Sie sich übermüdet fühlen oder das Gefühl haben, nicht bei voller Gesundheit zu sein. Wenn Sie sämtliche Hinweise sorgfältig befolgen, werden Sie in Kürze in der Lage sein, den IO Hawk Legacy 2.0 zu benutzen.
  • Page 7 Hawk Legacy 2.0 hat den Verfall des Gewährleistungsanspruch zur Folge. 8. Der IO Hawk Legacy 2.0 ist nur für die Benutzung von einer Person konzipiert. Die Benutzung von mehreren Personen gleichzeitig ist untersagt. Führen Sie auf dem IO Hawk Legacy 2.0 keine schweren oder sperrigen Gegenstände mit sich.
  • Page 8 10. Halten Sie den Lenker des IO Hawk Legacy 2.0 während der Benutzung stets mit beiden Händen fest. 11. Bleiben Sie während der Fahrt mit beiden Füssen auf dem IO Hawk Legacy 2.0 stehen, sofern Sie nicht gerade anfahren. Steigen Sie erst vom IO Hawk Legacy 2.0 herunter, wenn Sie komplett zum Stillstand gekommen sind.

  • Page 9: Legacy 2.0 Übersicht

    IO HAWK Legacy 2.0 Übersicht Technische Spezifikationen Konfiguration LEGACY 2.0 Geeignetes Alter Empfohlene 130cm – 200cm Körpergröße Motor 2x250 Watt Max. Geschwindigkeit 20 km/h – 12.42 mph Gewicht (netto) 37kg Maße Entfaltet: 130x63x136cm / Gefaltet 130x26x46cm Batterie 25Ah Ladegerät & Ladezeit 2Ah, 9-12 Std.

  • Page 10: P-Einstellungen

    Funktion hilft dabei, die Gesamtdauer des elektrischen Systems deines Rollers zu schützen. Hinweis: Für den Legacy 2.0 sollte die niedrigste Einstellung nicht unter 48V liegen. Idealerweise sollte sie auf 52V eingestellt sein. Wenn Sie unsicher sind, wo dein Roller eingestellt werden sollte, können Sie das am Controller überprüfen.

  • Page 11: Lade- Und Batterie Warnungen

    Lade- und Batterie Warnungen Laden des Legacy 2.0 1. Schalten Sie den eScooter aus 2. Suchen Sie den Ladeanschluss (die Ladeanschlüsse finden Sie mittig auf dem Trittbrett) 3. Öffnen Sie die Abdeckung des Ladeanschlusses 4. Verbinden Sie das Ladegerät mit dem eScooter 5.

  • Page 12: Batterie Entsorgung

    Batterie Entsorgung • Entsorgen Sie Ihre Batterie nicht bei der Mülldeponie, der Müllverbrennung oder dem Hausmüll. • Wir empfehlen die Entsorgung über ein lokales Recyclingprogramm, das für Lithium-Ionen-Batterien geeignet ist. Weitere Informationen erhalten Sie bei Ihrem örtlichen Abfallentsorgungsdienst. • Ein falscher Umgang mit Altbatterien kann der Umwelt großen Schaden zufügen.
  • Page 13 • Laden Sie den Akku nicht bei Temperaturen unter 0°C oder über 40°C auf, da dies die Leistung beeinträchtigen, zum Brechen, Überhitzen, Reißen oder Entzünden führen und zu Verletzungen oder Sachschäden führen kann. • Laden Sie Ihren Roller nicht auf, wenn der Ladeanschluss am Roller beschädigt oder nass ist.

  • Page 14: Betrieb

    Betrieb Zusammenbau IO HAWK Legacy 2.0 Öffnen Sie den Karton vorsichtig und nehmen Sie den Roller mit beiden Händen heraus. Ziehen Sie nicht nur an der Lenkstange den Scooter heraus, da Sie über das Kabelwerk mit dem Rest verbunden ist.

  • Page 15: Richtiges Bremsen

    Richtiges Bremsen IO HAWK Legacy 2.0 Der IO HAWK Legacy 2.0 hat vorne und hinten hydraulische Bremsen. Benutzen Sie zum Bremsen zunächst die Hinterradbremse zum Abbremsen, bevor Sie die Vorderradbremse betätigen, um zum Stillstand zu kommen. Wenn Sie mit höheren Geschwindigkeiten fahren, seien Sie beim Bremsen vorsichtig, da die Bremsen empfindlich sind.

  • Page 16: Blinker, Display, Nfc

    Blinker betrieb Die Steuerung für die Blinker befindet sich auf der linken Seite des Lenkers über dem Einschaltknopf. Die Blinker befinden sich am Ende des Lenkers und Heck. sollen zusätzliche Richtungsänderung dienen. Bitte fahren Sie immer vorausschauend gemäß geltenden Straßenverkehrsordnung. Blinker sollte rechtzeitig vor dem Richtungswechsel betätigt...

  • Page 17: Faltmechanismus Lenker

    NFC-Chip Im Lieferumfang Ihres IO HAWK Legacy 2.0 sind 2 NFC-Chips enthalten zum Entsperren Ihres Scooters. Wenn Sie Ihren Legacy 2.0 über den Power- Button am Display starten, halten Sie den NFC-Chip an die markierte Stelle am oberen Rand des Displays, um Ihren Legacy 2.0 fahren zu können.

  • Page 18: Bms Und App

    Ein Batteriemanagementsystem (BMS) ist eine elektronische Steuerungseinheit, die dazu dient, die Leistung, Sicherheit und Lebensdauer von Batterien zu verbessern. Das BMS überwacht und steuert verschiedene Parameter der Batterie, wie z.B. Spannung, Strom, Temperatur und Zustand der einzelnen Zellen. Es bietet Schutz vor Überladung, Überentladung, Kurzschlüssen und Überstrom, um eine sichere und effektive Nutzung der Batterie zu gewährleisten.
  • Page 19 BMS-App Diese App wird nicht benötigt, um mit dem Legacy 2.0 zu fahren. Lade Sie sich im PlayStore oder im AppStore die: Xiaoxiang BMS App herunter. Öffnen Sie nach dem Download die App und achten Sie darauf, dass Ihr Bluetooth, auf Ihrem Smartphone, eingeschaltet ist.

  • Page 20: Voltanzeige

    Für eine sehr hohe Genauigkeit verwenden Sie die unten abgebildete Tabelle (Legacy 2.0 = 52V): Dies bedeutet für den Legacy 2.0: Bei einem vollen Akku werden Ihnen ca. 58.8V im Display angezeigt. Die 58.8V können bei Ihrem Legacy 2.0 mit...

  • Page 21: Reinigung, Wartung Und Transport

    Reinigungstipps für Ihren eScooter Wenn Sie viel draußen unterwegs sind, kommen Sie nicht drum herum. Auch der schönste E-Roller wird einmal dreckig. Doch wie putzt man diesen am besten? Der eScooter sollte vor der Reinigung immer ausgeschaltet sein. Benutzen Sie keinen Hochdruckreiniger! Beim Putzen verzichte auf einen Hochdruckreiniger oder Dampfstrahler.
  • Page 22 Wartung und Transport • Führen Sie niemals Wartungsarbeiten an diesem Produkt durch, während das Gerät eingeschaltet ist oder aufgeladen wird. Schalten Sie vor der Durchführung von Wartungsarbeiten immer den Strom ab. Versuchen Sie nicht, den Roller zu reparieren oder zu modifizieren, sondern wenden Sie sich an Ihre Verkaufsstelle oder an eine professionelle Reparaturwerkstatt.

  • Page 23: Allgemeine Infos Zum Akku

    EINIGE INFOS ZU LITHIUM IONEN BATTERIEN IN ESCOOTERN Alterung Die Alterung der Lithium-Ionen-Akkus wird durch die Zell-Oxidation hervorgerufen. Dabei oxidieren die Elektroden. Diese verlieren die Fähigkeit Lithium-Ionen zu speichern, die für den Stromfluss notwendig sind. Die Zell- Oxidation wird von verschiedenen Faktoren beeinflusst. Zum Beispiel durch die Temperatur und dem Ladezustand des Akkus.
  • Page 24 Akkupflege Chemische Änderungen des Elektrolyten und der Oxidation der Elektroden sind die Hauptursache für die Alterung. Das Lithium-Ionen-Akkus nach 2 bis 3 Jahren an Kapazität verlieren ist nur eine Faustregel. Ob ein Lithium-Akku nur 1 oder vielleicht doch 5 Jahre hält, hängt von der Verarbeitung, dem Gebrauch und der Betriebstemperatur ab.

  • Page 25: Ipx-Standard

    Schutz gegen Eindringen von Wasser beim kompletten Eintauchen für eine unbestimmte Zeit (wasserdicht) Der Legacy 2.0 erfüllt den IPX-Standard nach IPX6. Dies bedeutet für Sie das Fahrten beim Regen oder auch Starkregen kein Problem für den eScooter darstellen. Sollte es wiedererwarten dennoch zu einem Schaden auf Grund von eindringendem Wasser kommen, so ist dieses bei uns im Rahmen der Gewährleistung mit abgedeckt.
  • Page 26 FEHLERCODES FEHLERCODE 00: NORMALER STATUS Dieser Fehler ist die Ausnahme von allen anderen, er kann zweierlei bedeuten: 1. Ihr System hatte irgendwo einen Fehler, der inzwischen behoben ist, oder er wurde irrtümlich erkannt. 2. Sie haben einen Systemfehler, der in der Zukunft durch einen anderen Fehlercode auftreten wird.
  • Page 27 Kosten für den Austausch (außerhalb der Gewährleistung) je nach Modell zwischen 250 und 500 Euro liegen können. Im Allgemeinen haben sich die IO Hawk-Motoren als qualitativ hochwertig erwiesen, also sollten wir einige andere Dinge überprüfen, die den E07-Fehler ausgelöst haben könnten.
  • Page 28 Anschluss und den Motoren, um sicherzustellen, dass sie in gutem Zustand sind. 3. Bevor Sie den Roller einschalten, prüfen Sie den magnetischen Widerstand des Motors. Wenn sich der Reifen frei dreht, kannst du ihn wieder einschalten und testen. Wenn ein Widerstand vorhanden ist, trennen Sie die Phasen- und Hall-Sensor-Drähte vollständig ab und prüfen Sie erneut auf Widerstand.
  • Page 29 Schritten, um das Problem zu beheben, sondern eher Schritte, die unternommen werden müssen, um sicherzustellen, dass der E09-Code wirklich ein Controller ist. Jeder Händler von IO Hawk-Produkten ist anders, aber da es sich hier um ein Teil in der Gewährleistung handelt (sollte das Gerät nicht baulich verändert worden sein und entspricht dem...
  • Page 30 Lösung: Tauschen Sie das Steuergerät komplett aus. Ein Hinweis: Das weiße Kabel, das zum Steuergerät führt, ist der Geschwindigkeitsbegrenzer. Wenn Sie das nicht brauchen, um beim Fahren des Rollers legal zu bleiben, lassen Sie es abgeklemmt. Andernfalls ist es ein Draht für Draht Anschluss und wird ziemlich einfach sein.
  • Page 31 HINWEIS: INFORMATIONEN, SPEZIFIKATIONEN, WARNHINWEISE UND ALLE ANDEREN IN DIESEM HANDBUCH ENTHALTENEN DETAILS KÖNNEN JEDERZEIT UND OHNE VORHERIGE SCHRIFTLICHE ANKÜNDIGUNGEN GEÄNDERT WERDEN.
  • Page 33 ENGLISH Manual for the IO HAWK Legacy 2.0 Read this manual carefully BEFORE using your eScooter. NOTE: INFORMATION, SPECIFICATIONS, WARNINGS, AND ALL OTHER DETAILS CONTAINED IN THIS MANUAL ARE SUBJECT TO CHANGE WITHOUT PRIOR WRITTEN NOTICE. YOU CAN ALWAYS FIND THE LATEST VERSION OF THE MANUAL ON OUR WEBSITE AT www.iohawk-europe.com...

  • Page 34: Table Of Contents

    Table of contents Table of contents Before you start General Safety Information Legacy 2.0 Overview Technical Specification P-Settings Charging and Battery Warnings Charging the eScooter Battery Maintenance Battery Disposal Charging Warnings and Battery Safety Warnings Operation Assembly Your First Ride...

  • Page 35: Before You Start

    BEFORE YOU START It is important to read, understand and follow all instructions and safety warnings before charging and using this eScooter for the first time. Please check the contents and inspect the eScooter for any signs of damage or loose screws from shipping. If anything does not feel right, please take a few photos and contact your point of purchase immediately.

  • Page 36: General Safety Information

    General safety instructions 2.1 Warning Use of the IO Hawk Legacy 2.0 may result in injury or death in the event of an accident (e.g., loss of control, collision). To ensure your safety while driving and charging, you must read the operating instructions carefully and follow all instructions contained therein.
  • Page 37 There are hazards associated with the use of any means of transportation. The IO Hawk Legacy 2.0 is no exception in this respect. Always make your first attempts at riding in a safe environment free of traffic. Using the IO Hawk Legacy 2.0 requires good judgment to properly assess the situation...
  • Page 38 Furthermore, a person is recommended to assist you in learning to use the IO Hawk Legacy 2.0. 5. the IO Hawk Legacy 2.0 should not be used by young children. It is at the parent's discretion to determine if your child has the necessary motor skills or strength and judgment to use the IO Hawk Legacy 2.0.
  • Page 39 13. do not use the IO Hawk Legacy 2.0 when the temperature is below -5° Celsius. 14. it is not recommended to use the IO Hawk Legacy 2.0 in heavy rain or snow. Also, do not drive through puddles when the ground is wet, as this can damage the motor and electronics.

  • Page 40: Legacy 2.0 Overview

    IO HAWK Legacy 2.0 Overview Technical Specifications Configuartion LEGACY 2.0 Suitable age Recommended heights 130cm – 200cm Motor 2x250 Watt Max. Speed 20 km/h – 12.42 mph Weight (net) 37kg Dimensions unfolded: 130x63x136cm / folded 130x26x46cm Battery 25Ah Charger & Charging time 2Ah, 9-12 hrs (6 hrs with dual charger) Max.

  • Page 41: P-Settings

    This setting controls the voltage cutoff for your scooter. This feature helps protect the overall life of your scooter's electrical system. Note: For the Legacy 2.0, the lowest setting should not be less than 48V. Ideally, it should be set at 52V. If you are unsure where your scooter should be set, you can check on the controller.

  • Page 42: Charging And Battery Warnings

    Charging and Battery Warnings Charging the Legacy 2.0 1. switch off the eScooter 2. locate the charging port (the charging ports are located in the center of the footboard) 3. open the cover of the charging port 4. connect the charger to the eScooter 5.

  • Page 43: Battery Disposal

    Battery Disposal • Do not dispose of your battery in a landfill, incinerator, or household waste. • We recommend disposal through a local recycling program that is appropriate for lithium-ion batteries. Contact your local waste management service for more information. •...
  • Page 44 • Do not charge the battery in temperatures below 0°C or above 40°C, as this may affect performance, cause it to break, overheat, crack or ignite, and result in injury or property damage. • Do not charge your scooter if the charging port on the scooter is damaged or wet.

  • Page 45: Operation

    Operation Assembly IO HAWK Legacy 2.0 Open the box carefully and take out the scooter with both hands. Do not pull out the scooter by the handlebars only, as they are connected to the rest via the cable work. Your first ride Before using your eScooter, make sure to visually inspect it for any signs of damage or loose parts/screws.

  • Page 46: Proper Brakinng

    Check frequently to make sure the brakes are working properly. If the brakes do not show sufficient braking action, bleed the brakes and/or top up brake fluid. We have numerous service videos for the IO Hawk Legacy. These can be found on our website at https://iohawk- europe.com/supportvideos/.

  • Page 47: Turn Signals, Display, Nfc

    Turn signal operation The control for the turn signals is located on the left side of the handlebars above the power button. The turn signals are located at the end of the handlebar and at the rear. They are intended to serve as an additional directional change.

  • Page 48: Folding Mechanism Handlebar

    NFC chip Included with your IO HAWK Legacy 2.0 are 2 NFC chips to unlock your scooter. When you start your Legacy 2.0 via the power button on the display, hold the NFC chip to the marked spot at the top of the display to be able to ride your Legacy 2.0.
  • Page 49 A battery management system (BMS) is an electronic control unit designed to improve the performance, safety and life of batteries. The BMS monitors and controls various parameters of the battery, such as voltage, current, temperature and condition of individual cells. It provides protection against overcharging, overdischarging, short circuits and overcurrent to ensure safe and effective use of the battery.

  • Page 50: Bms And App

    BMS app This app is not required to ride the Legacy 2.0. Download from the PlayStore or the AppStore the: Xiaoxiang BMS App. After downloading, open the app and make sure your Bluetooth, on your smartphone, is turned on. Provided you are near your Legacy 2.0, you will now see the battery you can connect to.

  • Page 51: Volt Display

    2.0 display gives you a rough direction for the remaining range but is by no means a 100% accurate indication. For very high accuracy, use the chart shown below (Legacy 2.0 = 52V): This means for the Legacy 2.0: with a full battery, you will see approximately 58.8V in the display.

  • Page 52: Cleaning, Maintenance And Transport

    Cleaning tips for your eScooter If you're out and about a lot, there's no getting around it. Even the nicest e- scooter gets dirty occasionally. But what is the best way to clean it? The eScooter should always be switched off before cleaning. Do not use a high- pressure cleaner! When cleaning, do not use a high-pressure cleaner or steam jet.
  • Page 53 Maintenance and transport • Never perform maintenance on this product while the power is on or the unit is charging. Always turn off the power before performing any maintenance. Do not attempt to repair or modify the scooter, contact your place of purchase or a professional repair store. •...

  • Page 54: General Information About The Battery

    GENERAL INFORMATION ABOUT LITHIUM ION BATTERIES IN SCOOTERS Aging The aging of lithium ion batteries is caused by cell oxidation. In this process, the electrodes oxidize. These lose the ability to store lithium ions, which are necessary for the flow of current. Cell oxidation is influenced by various factors.
  • Page 55 Battery care Chemical changes of the electrolyte and oxidation of the electrodes are the main cause of aging. That lithium-ion batteries lose capacity after 2 to 3 years is only a rule of thumb. Whether a lithium battery lasts only 1 or perhaps 5 years depends on the processing, the use and the operating temperature.

  • Page 56: Ipx Standard

    IPX8 Protection against ingress of water by complete immersion for an indefinite period of time (waterproof) The Legacy 2.0 meets the IPX standard of IPX6. This means that driving in the rain or heavy rain is no problem for the eScooter.

  • Page 57: Error Codes

    ERROR CODES ERROR CODE 00: NORMAL STATUS This error is the exception to all others, it can mean two things: 1. your system had an error somewhere that has since been corrected, or it was detected in error. 2. you have a system error that will occur in the future due to another error code.
  • Page 58 (out of warranty) can range from 250 to 500 Euros depending on the model. In general, IO Hawk engines have proven to be of high quality, so let's check some other things that could have triggered the E07 error.
  • Page 59 Solution: if #1 worked for you, that's fantastic, you're good to go. If not, and the connections in step 2 all look solid and show no signs of wear, you may need to replace the motor completely. TROUBLE CODE 07 ADDITIONAL STEP FOR DUAL ENGINES Additional troubleshooting step: Disconnect the phase cable and Hall sensor cable and connect them to the opposite motor connections.
  • Page 60 E09 code is really a controller. Every IO Hawk product dealer is different, but since this is a warranted part (as long as the scooter is not structurally changed or different components) , they will ask for a video confirming this issue.
  • Page 61 ERROR 10/11: COMMUNICATION ERROR E10: COMMUNICATION ERROR E11: RECEPTION ERROR These error codes most often occur when the handlebar is turned quickly and a loose connection is the result. There are 2 steps we can go through to make sure the harness did not generate a code in error. Troubleshooting steps: 1.
  • Page 62 NOTE: INFORMATION, SPECIFICATIONS, WARNINGS AND ALL OTHER DETAILS CONTAINED IN THIS MANUAL ARE SUBJECT TO CHANGE WITHOUT PRIOR WRITTEN NOTICE.
