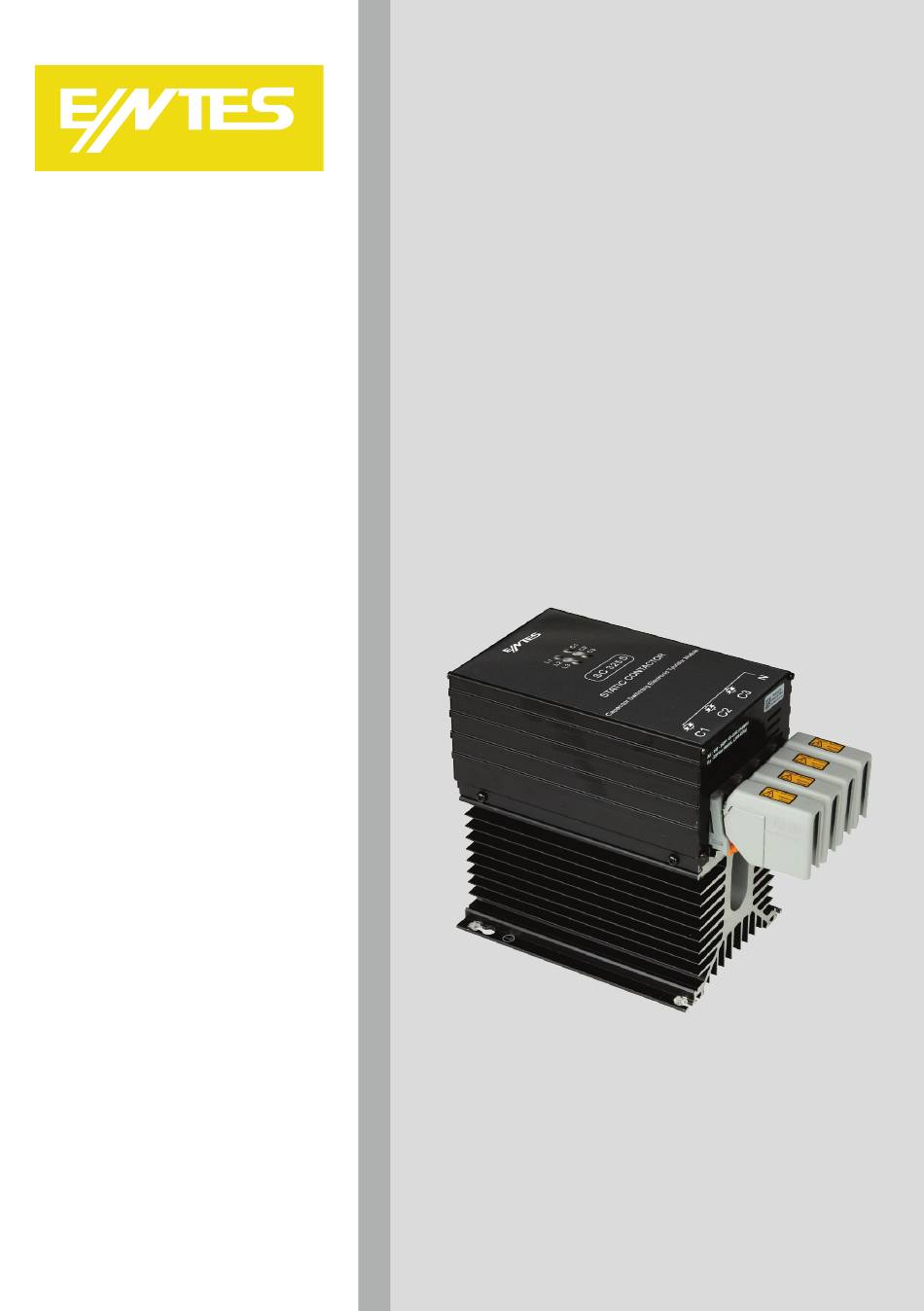

- Page 1 ENT-SC-325S / 350S Statik Kontaktör Static Contactor www.entes.com.tr A5615/Rev.6...
-
Page 2: Table Of Contents
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR İÇİNDEKİLER ENT-SC-325S / 350S Statik Kontaktör................3 1 Giriş ........................... 6 1.1 Genel Özellikler ....................... 6 1.2 Teknik Özellikler ...................... 7 1.3 Cihaz Boyutları ......................8 1.4 Cihaz Donanımı....................... 9 1.5 Statik Kontaktör Pano içi Yerleşimi ................9 1.6 Cihaz Ön Panel ...................... -
Page 3: Ent-Sc-325S / 350S Statik Kontaktör
Bu kılavuzun telif hakları saklı olup, herhangi bir bölümünün ya da içeriğinin izinsiz olarak kullanılması yasaktır. ENTES ENT SC-325S / SC-350S ürünlerinin devreye alınması ve işletilmesinden önce bu kılavuzu dikkatlice okuyunuz ve uygulayınız. Verilen bilgiler, kurulumda ve kullanımda meydana gelebilecek sorunların önüne geçilmesi için önemlidir. - Page 4 ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR Güvenlik Uyarıları • Cihazın montajı, devreye alınması, bakımı ve işletilmesi konusunda uzman ve yetkili kişiler tarafından yapılmalıdır. Talimatlara uyulmaması durumunda oluşabilecek zararlardan üretici firma sorumlu değildir. • Taşıma esnasında hasar görmüş cihazın montajını gerçekleştirmeyiniz. İlgili Satış...
- Page 5 ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR • Cihaza enerji vermeden önce bağlantıları kontrol ediniz. • Cihaz enerji altındayken terminallere dokunmayınız. Uyarı: Kompanzasyon sistemi kapasiteleri devrede değilken de cihazın güç terminallerinde hayati tehlike yaratabilecek seviyede gerilimler bulunabileceğini düşünerek güvenlik tedbirlerinizi alınız.
-
Page 6: Giriş
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1 Giriş 1.1 Genel Özellikler ENTES SC-325S / SC-350S kontaktörleri, ENTES RG3 ve RGA – RGSR serileri ile uyumludur. ENTES kontaktör serisi aşağıdaki avantajları ile öne çıkar: • Hızlı anahtarlama: 20ms den kısa tepki süresi •... -
Page 7: Teknik Özellikler
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.2 Teknik Özellikler ENT-SC-325S ENT-SC-350S Yardımcı Besleme 230V 230V Anahtarlayıcı Eleman Adedi Maksimum Kondansatör Gücü 8,33kVAr 16,66kVAr (monofaze) Maksimum Kondansatör Gücü 25 kVAr 50 kVAr (trifaze) Nominal Çalışma Gerilimi 400 V(L-L) 400 V(L-L) Maksimum Çalışma Gerilimi... -
Page 8: Cihaz Boyutları
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.3 Cihaz Boyutları Şekil 1: Statik Kontaktör Boyutları... -
Page 9: Cihaz Donanımı
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.4 Cihaz Donanımı Şekil 3: SC-325S/350S Blok Şeması 1.5 Statik Kontaktör Pano içi Yerleşimi Şekil 4: Statik Kontaktör Pano İçi Yerleşimi... -
Page 10: Cihaz Ön Panel
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.6 Cihaz Ön Panel SC 325S SC 350S Capacitor Switching Electronic Thyristor Module Capacitor Switching Electronic Thyristor Module Şekil 6: Statik Kontaktör Ön Panel İzlenimi 1.7 Cihaz Klemens Gösterimi Şekil 7: Statik Kontaktör Klemens Bilgileri... -
Page 11: Cihaz Led Göstergesi
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.8 Cihaz Led Göstergesi SC 325S Capacitor Switching Electronic Thyristor Module L1 faz geriliminin kabul edilebilir seviyede olduğunu gösterir. L2 faz geriliminin kabul edilebilir seviyede olduğunu gösterir. L3 faz geriliminin kabul edilebilir seviyede olduğunu gösterir. -
Page 12: Mekanik Bağlantı
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.9 Mekanik bağlantı Şekil 9: Statik Kontaktör Mekanik Bağlantı Şablonu Cihazınızın mekanik bağlantılarını gerçekleştirmek için aşağıda yer alan adımları sırasıyla takip ediniz. 1. Pano delikleri için pano montaj şablonunu kullanınız. 2. Etkin soğutma için alttan ve üstten en az 10cm açıklık bırakınız. -
Page 13: Elektriksel Bağlantı
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.10 Elektriksel bağlantı Şekil 10: SC-325S/350S Elektriksel Bağlantı Şeması EXT: Harici termikleri bağlayınız. Tetikleme girişleri: 5-30VDC gerilimle kapasiteleri devreye almak için kullanılır. RS-485: Cihazı MODBUS-RTU protokolüyle kontrol etmek için kullanılır. Yardımcı Besleme: Cihazın besleme gerilimlerini bağlayınız. -
Page 14: Cihaz Çalışma Prensibi
Ayrıca dışarıdan termik bağlanabilir. Bu termikle cihaz alarm durumuna geçirilerek kapasiteler devreden çıkartılabilir. Örneğin reaktör termiğini buraya bağlayabilirsiniz. Bu giriş izolasyonludur. ENTES Kontaktörler, SC-325S: 25 KVAR 3 Tristörlü, SC-350S: 50 KVAR 3 Tristörlü kontaktörler yalnız yıldız bağlı kondansatörler için kullanılabilir. 2.1 Cihaz Konfigürasyon Cihaz adresi, cihaz üzerinde bulunan 8’li dip switch ile 1-247 aralığında ayarlanabilir. - Page 15 ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.Switch 2.Switch 3.Switch 4.Switch 5.Switch 6.Switch 7.Switch 8.Switch Tablo 3: Örnek Switch Tabloda; 3 = 1+2 23 = 1+2+4+16 247 = 1+2+4+16+32+64+128 şeklinde switch değerleri toplanarak adreslerin oluşturulabileceği görülüyor. Coil Tablosu ADRES(HEX) COIL 0000-03DA TETİKLEME...
- Page 16 ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR Aşağıdaki tabloda 1 den 247 ye kadar cihazların kanallarına hangi coil adreslerinin karşılık geldiği görülebilir. İlk sütun adresin ilk 12 bitini(000X-03DX) gösteriyor. Sonraki sütunlarda adresin son 4 biti(XXX0-XXXF) gösterilmiş oluyor.
-
Page 17: Cihaz Sorun Giderme
şebeke gerilimi 440V un altında ise SPD-D model koruyucu kullanılması önerilmektedir. 5.Uygunluk Bilgileri ENTES SC-325S / SC-350S kontaktörleri aşağıda belirtilen standarda uygunluk göstermektedir. TS EN 60947-4-3 Alçak gerilim anahtarlama düzeni ve kontrol düzeni - Bölüm 4-3: Kontaktörler ve motor yol vericileri - Motor olmayan yükler için a.a. -
Page 18: Ent-Sc-325S / 350S Static Contaktor
The copyright of this manual is reserved and any unauthorized use of any part or content is prohibited. Before commissioning and operating ENTES ENT SC-325S / SC-350S products, carefully read and follow this manual. - Page 19 ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR Security Warnings • Installation, commissioning, maintenance and operation of the device must be carried out by experts and authorized persons. The manufacturer is not responsible for any damages that may occur if the instructions are not followed.
- Page 20 ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR • Press the terminal cover so that it is firmly seated. • Check the connections before energizing the device. • Do not touch the terminals when the device is energized. Warning: Take your safety precautions considering that there may be life- threatening voltages at the power terminals of the device even when the compensation system capacities are not enabled.
-
Page 21: Introduction
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1 Introduction 1.1 General Specifications ENTES SC-325S / SC-350S contactors are compatible with ENTES RG3 and RGA – RGSR series. The ENTES contactor series stands out with the following advantages: • Fast switching: less than 20ms switching time •... -
Page 22: Technical Specifications
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.2 Technical Specifications ENT-SC-325S ENT-SC-350S Auxiliary Supply 230V 230V Number of Switching Elements Maksimum Kondansatör Gücü 8,33kVAr 16,66kVAr (monofaze) Maximum Capacitor Power 25 kVAr 50 kVAr (three phase) Nominal Operating Voltage 400 V(L-L) -
Page 23: Device Dimension
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.2 Device Dimension Figure 1: Static Contactor Dimensions... -
Page 24: Device Hardware
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.4 Device Hardware Figure 2: SC-325S/350S Block Diagram 1.5 Static Contactor In-Panel Placement Figure 3: Static Contactor In-Panel Placement... -
Page 25: Device Front Panel
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.6 Device Front Panel SC 325S SC 350S Capacitor Switching Electronic Thyristor Module Capacitor Switching Electronic Thyristor Module Figure 4: Static Contactor Front View 1.7 Device Terminals Figure 5: Static Contactor Terminal View... -
Page 26: Device Led Indicators
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.8 Device LED Indicators SC 325S Capacitor Switching Electronic Thyristor Module L1 indicates that the phase voltage is at an acceptable level. L2 indicates that the phase voltage is at an acceptable level. -
Page 27: Mechanical Connection
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.9 Mechanical Connection Figure 6: Static Contactor Mechanical Connection Template To perform the mechanical connections of your device, follow the steps below in order. 1. Use the panel mounting template for panel holes. -
Page 28: Electrical Connection
ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.10 Electrical Connection Figure 7: SC-325S/350S Electrical Connection Diagram EXT: Connect external thermals. Trigger inputs: Used to activate capacities with 5-30VDC voltage. RS-485: It is used to control the device with MODBUS-RTU protocol. -
Page 29: Device Operating Principle
For example, you can connect the reactor thermal here. This input is isolated. ENTES Contactors, SC-325S: 25 KVAR 3 Thyristor, SC-350S: 50 KVAR 3 Thyristor contactors can only be used for star connected capacitors. 2.1 Device Configuration The device address can be adjusted in the range of 1-247 with the 8 dip switch on the device. - Page 30 ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR 1.Switch 2.Switch 3.Switch 4.Switch 5.Switch 6.Switch 7.Switch 8.Switch Table 3: Switch Sample In the table; 3 = 1+2 23 = 1+2+4+16 247 = 1+2+4+16+32+64+128 it can be seen that addresses can be created by summing switch values.
- Page 31 ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR In the table below, it can be seen which coil addresses correspond to the channels of the devices from 1 to 247. The first column shows the first 12 bits of the address...
-
Page 32: Device Troubleshooting
440V, SPD-D model protector is recommended. 5.Standards ENTES SC-325S / SC-350S contactors comply with the following standard. TS EN 60947-4-3 Low voltage switchgear and control scheme - Part 4-3: Contactors and motor starters - For non-motor loads AC semiconductor controllers and contactors. - Page 33 ENTES ENT-SC-325S / 350S - STATİK KONTAKTÖR ENTES Elektronik Cihazlar Imalat ve Ticaret A.S. Adr: Dudullu OSB; 1. Cadde; No:23 34776 Umraniye - ISTANBUL / TÜRKİYE Tel: +90 216 313 01 10 Fax: +90 216 314 16 15 E-mail: Web: www.entes.eu contact@entes.eu...
