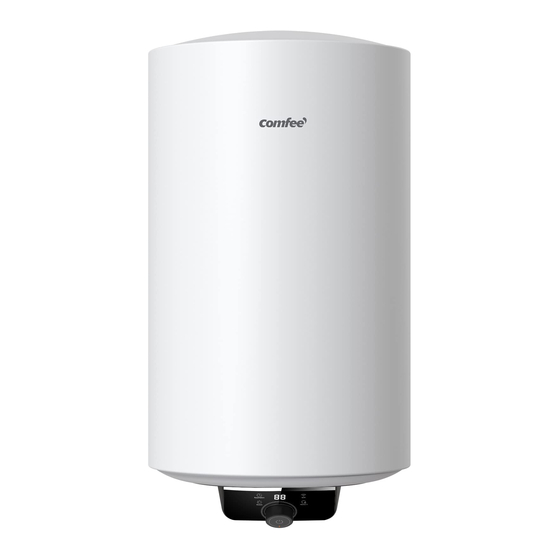

Storage Electric Water Heater
Instruction Manual
For Model:
D30-15EFG
D50-15EFG
D80-15EFG
D100-15EFG

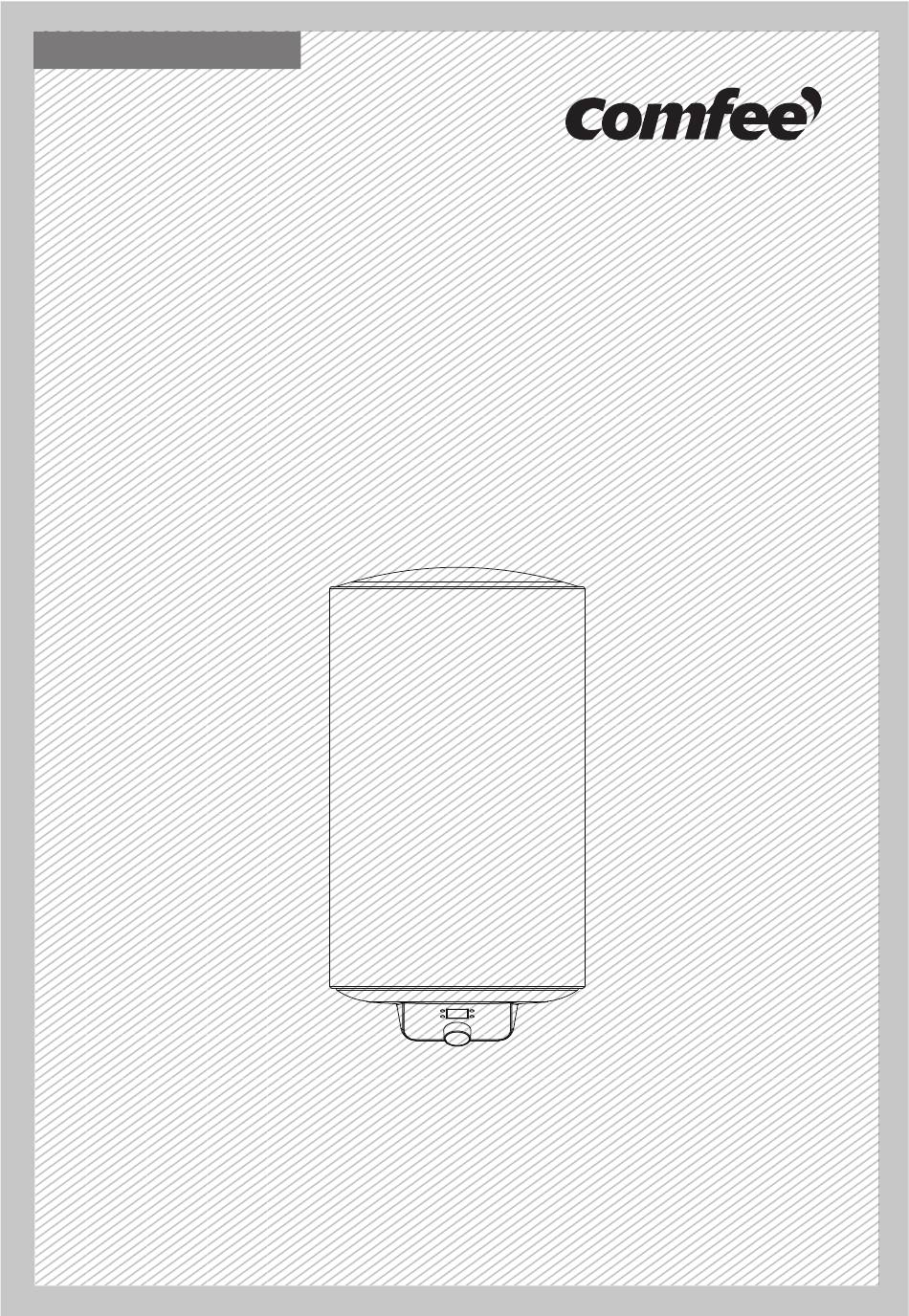

The diagram above is just for reference. Please take the
appearance of the actual product as the standard.
Thank you very much for purchasing our water heater.
Before installing and operating your water heater, please
read this manual carefully and keep it for future reference.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the D30-15EFG and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Comfee D30-15EFG

  • Page 1 Storage Electric Water Heater Instruction Manual For Model: D30-15EFG D50-15EFG D80-15EFG D100-15EFG The diagram above is just for reference. Please take the appearance of the actual product as the standard. Thank you very much for purchasing our water heater. Before installing and operating your water heater, please...

  • Page 2: Table Of Contents

    General Remark ● The installation and maintenance has to be carried out by qualified professials or Midea authorized technicians. ● The manufacturer shall not be held responsible for any damage or malfunction caused by wrong installation or failing to comply with following instructions included in this pamphlet. ●...

  • Page 3: Cautions

    1. CAUTIONS Before installing this water heater,check and confirm that the earthing on the supply socket is reliably grounded. Otherwise, the electrical water heater can not be installed and used. Do not use extension boards. Incorrect installation and use of this electrical water heater may result in serious injuries and loss of property.

  • Page 4: Product Introduction

    2.2 Technical Performance Parameters Rated Rated Rated Max Of Water Volume Protection Waterproof Model Power Voltage Pressure Temperature Class Grade (ACV) (MPa) (°C) 220-240 D30-15EFG 1500 IPX4 1500 220-240 D50-15EFG IPX4 1500 220-240 D80-15EFG IPX4 D100-15EFG IPX4 1500 220-240...
  • Page 5 2.3 Brief introduction of product structure 100L 130-310 130-310 130-310 130-310 (Note:All dimensions are in mm) 2.4 Internal Wire Diagram Thermal Cut Out Heating Element Brown Yellow/Green Blue Relay Transformer Relay Power Panel Temperature Sensor WIRING DIAGRAM...

  • Page 6: Unit Installation

    3. UNIT INSTALLATION 3.1 Installation Instruction This electrical water heater shall be installed on a solid wall. If the strength of the wall ① cannot bear the load equal to two times of the total weight of the heater filled fully with water, it is then necessary to install a special support.
  • Page 7 3.2 Pipelines Connection The dimension of each pipe part is G1/2” . ① Connection of pressure relief valve with the heater on the inlet of the water heater. ② In order to avoid leakage when connecting the pipelines, the rubber seal gaskets provided ③...

  • Page 8: Methods Of Using

    NOTE Please be sure to use the accessories provided by our company to install this electric water heater. This electric water heater can not be hung on the support until it has been confirmed to be firm and reliable. Otherwise, the electric water heater may drop off from the wall, resulting in damage of the heater, even serious accidents of injury.
  • Page 9 Fuselage panel display (as shown): ① Briefly press the knob： This operation for ON/OFF,and the indicator light shall be on for 2 seconds after power-on.If there is power down memory function,the working state before power down shall be restores otherwise it shall be enter the shutdown state. Under the startup state,briefly press the knob for system shutdown;...

  • Page 10: Maintenance

    4.2 Alarm and fault self-test In case of dry burning fault, overtemperature fault, sensor open circuit or short circuit fault, the nixie tube on the display screen flashes E2, E3 and E4 respectively, and other nixie tubes and indicators do not display. If there is a buzzer, it is accompanied by 6 short beeps. At this time, all relays are disconnected and all keys do not work.

  • Page 11: Troubleshooting

    Manual reset button (Fig.6) WARNING Non-professionals are not allowed to disassemble the thermal switch to reset. Please contact prefessionals to maintain. Otherwise our company will not take responsiblity if any quality accident happens because of this. 6. TROUBLESHOOTING Failures Reasons Treatment The heating indicator Failures of the temperature...

  • Page 12: Produce Information With Eu Regulation

    7. Produce information with EU regulation D50-15EFG MIDEA The electrical storage water heater of the company Ltd. was tested with a declared load profile of the size “ ” The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical η...
  • Page 13 The electrical storage water heater D80-15EFG of the company MIDEA Ltd. was tested with a declared load profile of the size “M” The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η =39% that correspond to the water heating efficiency class “B”...
  • Page 14 The product is subject to change without notice. Please keep this manual properly. Wuhu Midea Kitchen & Bath Appliances Mfg. Co., Ltd. Midea Italia S.r.l. a socio unico: Viale Luigi Bodio 29/37 Address: East Road Wanchun, East Area Economic & Technological 20158 Milano Italia Development Area, Wuhu City, Anhui Province, P.R.China.
  • Page 15 Scaldabagno elettrico Manuale Utente e di installazione Modello: D30-15EFG D50-15EFG D80-15EFG D100-15EFG Il diagramma sopra è solo per riferimento. Si prega di considerare come standard l'apparenza del prodotto concreto. I disegni e le informazioni grafiche contenute in questo volume sono solo indicative. L'aspetto effettivo di prodotti e accessori...
  • Page 16 Indicazioni generali ● autorizzati. ● Il produttore non deve essere ritenuto responsabile per qualsiasi danno o malfunzionamento causato da installazione errata o dal mancato rispetto delle istruzioni incluse in questo libretto. ● Per delle linee guida su installazione e manutenzione più dettagliate, fare riferimento ai capitoli sotto.

  • Page 17: Precauzoni

    1. PRECAUZIONI Prima di installare questo scaldabagno, verificare che l'alimentazione elettrica sia correttamente connessa e che la connessione di messa a terra sia adeguata. In caso contrario, lo scaldabagno non può essere installato e utilizzato. Non utilizzare prolunghe. l'installazione e utilizzo non corretto di questo scaldabagno può...

  • Page 18: Introduzione Prodotto

    2.2 Parametri prestazioni tecniche Potenza Tensione Pressione Temperatura Volume Classe di Classe di Modello nominale nominale nominale acqua massima protezione impermeabilità (ACV) (MPa) (°C) D30-15EFG 1500 220-240 IPX4 D50-15EFG 1500 220-240 IPX4 D80-15EFG 1500 220-240 IPX4 D100-15EFG 1500 220-240 IPX4...
  • Page 19 2.3 Breve introduzione della struttura del prodotto 100L 130-310 130-310 130-310 130-310 (Nota: tutte le dimensioni sono in mm) 2.4 Diagramma cavi interni Protettore termico Riscaldatore elettrico Marrone Giallo/Verde Relay Trasformatore Relay Sensore di temperatura SCHEMA ELETTRICO...

  • Page 20: Installazione Unità

    3. INSTALLAZIONE UNITÀ 3.1 Istruzioni installazione Questo scaldabagno deve essere installato su una parete solida. Se la parete non è in grado di sorreggere più di due volte del peso dell'elettrodomestico completamente pieno d'acqua, è necessario installare un supporto speciale. Nel caso in cui la parete sia in mattoni forati, assicurarsi di riempirli di cemento completamente.
  • Page 21 3.2 Collegamento tubi Ogni parte di tubo ha dimensione G1/2”. Collegare la valvola di rilascio pressione con l’entrata dello scaldabagno. Per evitare perdite, durante il collegamento dei tubi è necessario aggiungere le guarnizioni in gomma ermetiche fornite con lo scaldabagno in ogni parte terminale, in modo da realizzare dei Ingresso acqua fredda Uscita acqua calda Valvola di rilascio pressione...

  • Page 22: Metodi Di Utilizzo

    NOTA Assicurarsi di utilizzare gli accessori forniti dalla nostra società durante l'installazione di questo scaldabagno Questo scaldabagno non può essere appeso sul supporto fino a quando non èstata verificata solidità e affidabilità. In caso contrario, lo scaldabagno elettrico potrebbe caderdalla parete danneggiandosi o causando incidenti seri. Durante la selezione dei punti dei fori per i tasselli, assicurarsi di lasciare non meno di 0,2m di spazio sul lato destro dello scaldabagno, per semplificare le operazioni di manutenzione, se necessario.
  • Page 23 Pannello di controllo ① Premere il selettore rotativo per accendere il prodotto; i led di segnalazione e il display si illuminano per 2 secondi. Quando il prodotto è attivo, premere il selettore rotativo per arrestare il prodotto. L’apparecchio è dotato di una funzione di memoria che, in caso di interruzione nell’erogazi- one dell’elettricità, al riavvio, ripristina i principali parametri operativi vigenti prima dell’inter- ruzione.
  • Page 24 4.2 Codici guasto In caso di avaria o malfunzionamento, il prodotto si arresta e vengono emessi 6 segnali acustici. In seguito un codice guasto compare sul display del prodotto. Il prodotto non può essere riavviato se è presente una visualizzazione di errore. Ad ogni accensi- one, anche dopo un ripristino dell’alimentazione elettrica, il prodotto procede a una verifica dei parametri operativi e il codice guasto sarà...

  • Page 25: Risoluzione Problemi

    AVVERTENZE Il ripristino del protettore termico deve avvenire solo dopo che sono state accer- tate le cause che hanno provocato il suo intervento. La verifica e il ripristino devono essere realizzate solo da personale qualificato. In caso contrario si possono provocare danni anche gravi e si possono determinare incidenti. Il produttore non sarà...

  • Page 26: Informazioni Prodotto Con Normativa Ue

    7. Informazioni prodotto con normativa UE Lo scaldabagno elettrico D50-15EFG della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "M". Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di η...
  • Page 27 Lo scaldabagno elettrico D80-15EFG della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "M". Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di η =39% che corrisponde alla classe "B".
  • Page 28 Questo prodotto sarà soggetto a cambiamenti senza preavvisi Conservare correttamente questo manuale Midea Italia S.r.l. a socio unico: Viale Luigi Bodio 29/37 20158 Milano Italia midea.com/it www.midea.com/global...
